本文介绍的舞厅频闪灯，使用一般的元器件，容易安装，非常适合初学者制作。
基本原理

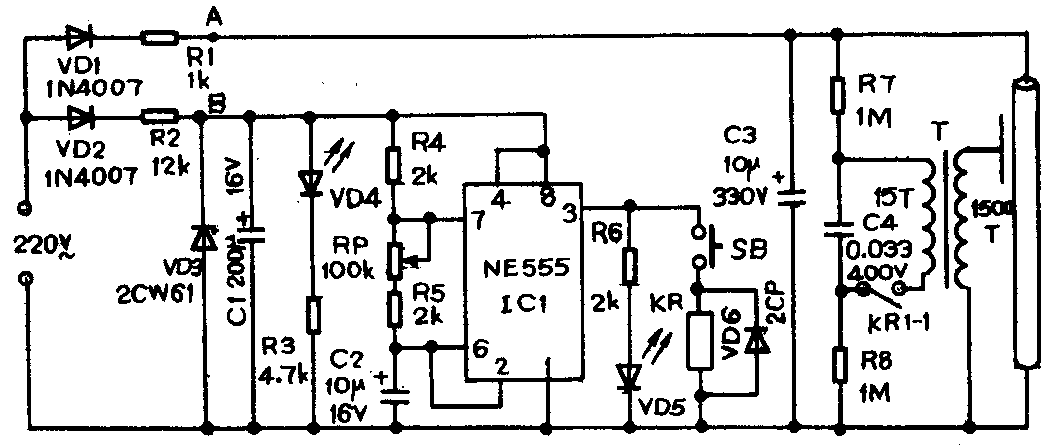

频闪灯如图所示，它由电源、振荡、闪光三部分电路组成。在电源电路中，220V市电经VD1整流后直接供给电容器C3。R1兼有限流及防止闪光灯管辉光放电两种功能。在VD3两端可以得到12V左右的稳定电压，供给由NE555时基电路组成的振荡器工作。按下SB按钮后，继电器KR的触点便一吸一放地动作。触点闭合时，在T的次级激发出上万伏高压，触发闪光灯管发出强光。调节RP，闪光频率可以在1Hz到10Hz之间改变。
元件选用及调试
IC1选用时基电路NE555或5G1555均可，继电器选用JRX－13F 12V的，一般吸合电压12V，吸合电流不大于20mA的继电器均可。频闪灯管用一般摄影闪光灯管即可。T可用市售成品，如自制，可按一般闪光灯触发线圈制作，不再赘述。C3可以用两只22μF、耐压160V的电解电容器串联使用。印刷电路板可自行设计。
安装完毕后，要锉去焊点的毛刺，检查无误后接通电源。A、B两点对公共端电压分别为310V及12V。用螺丝刀短路KR的触点应触发出强光，若不闪光有可能是触发线圈在闪光管上的位置接错了，应调过来再试。振荡器部分只要元件、电路块完好均可满意地工作，这时VD5闪烁，调RP可以改变频率，VD5即作为频率指示用。当按下SB时闪光灯管会按VD5闪烁的频率发出蓝白光。调试后装入塑料盒，如饭盒中。
平时使用时不应连续闪光过长，在一般舞曲闪光10秒左右即造成强烈气氛，过强的闪光对眼睛有害，因此C3的容量不可随意加大。试验中曾使用300μF／330V的大电容，但闪光管发热严重。一般10μF的容量对40～50m\(^{2}\)的舞厅已足够。（李园）
