本文介绍的煤气熄火自动关闭装置，适宜供气严重不足或停气，意外熄火等状况时使用。

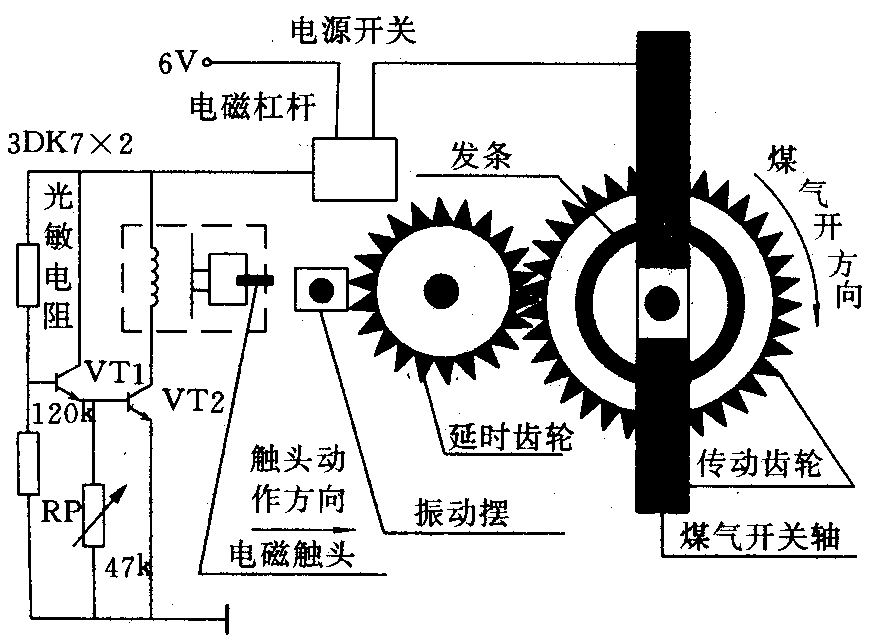

电路原理如图所示。煤气燃烧时，光敏电阻阻值减小，VT1导通，RP上反映出相应的电压值。反之，煤气熄火时光敏电阻处于高阻状态，VT1因基极电压降低而截止，RP上电压很低。
驱动电路由RP、VT2、电磁杠杆（微型直流继电器）组成。其中，电磁杠杆上焊接有一个触头。当煤气熄火时，RP上电压很低，这时VT2截止，电磁杠杆在原理图所示的位置；煤气燃烧时，RP上有足够的电压，VT2导通，线圈获足够的电流推动电磁杠杆，使触头抵住振动摆。
关闭装置由传动齿轮，延时齿轮，振动摆组成（可利用旧洗衣机脱水定时器）。传动齿轮装在煤气开关轴上。一旦煤气打开，发条及齿轮拧转一个角度，发条的弹力有使煤气开关关闭的趋势。这时，若煤气燃烧，振动摆被电磁触头抵住，发条不能回复，煤气仍处于开启状态；若煤气熄灭，电磁触头释放，振动摆振动，与延时齿轮配合，由发条弹力使煤气的开关关闭。
振动摆与延时齿轮构成的延时时间保证了人们点火。本装置用四节5号电池，可用半年以上。其电源开关为两触片，只要煤气开关开启任意一个小角度，触片就能接通。（杨宪泽 杨文果）
