为保证行车安全，交通部《机动车制动检验规范》规定“凡气压制动器的机动车必须安装气压报警器”，当汽车制动气压低于某定值时，气压报警器立即发出声、光报警。本报警器适合气压制动装置的各种机动车使用。
电路的工作原理
电路原理如图1，其中压力传感器是报警器的指令元件；5G0602是专用报警集成电路；R2是外接时钟振荡电阻，它与5G0602内部的CMOS反相放大电路及其反馈电容器组成RC振荡电路，改变R2的阻值时，传感器接通电路，即能发出声、光报警，气压达到制动要求后便自行停止。

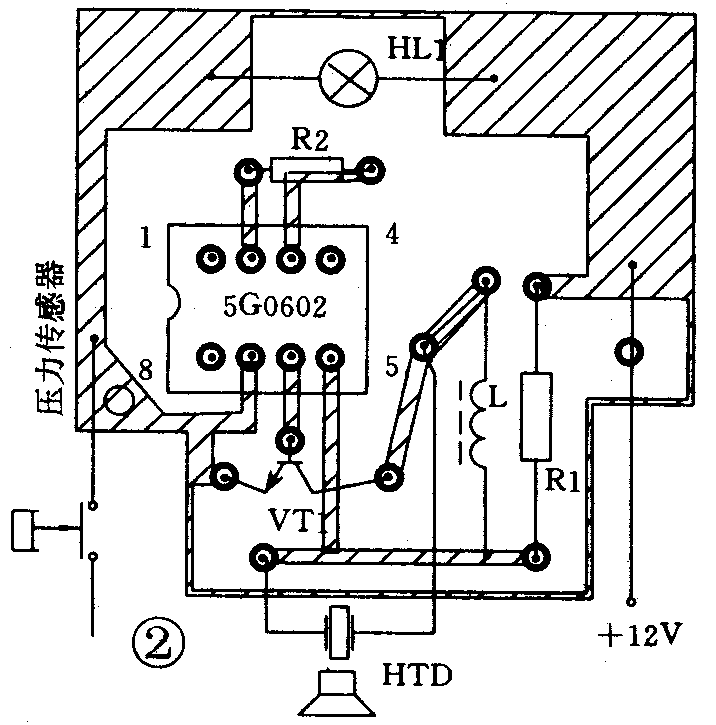

图2是1∶1印制线路板图，只要元件的性能可靠安装无误，装好就能正常工作。
电路中D1用上海元件五厂生产的报警器专用集成电路5G0602，它具有使用简单，功耗小，可靠性高等特点，压力传感器用ⅢA型气压传感器，它用特种金属薄膜作敏感元件，其寿命长，灵敏度高，报警误差小。L为100mH的色码电感；压电陶瓷蜂鸣器的型号为HTD—27A。其余元器件参考图1标出的数值。
使用方法
将压力传感器安装在三通附件上，再与车上原有的三通管连接如图3所示，声、光报警器所有元件安装在80×50×25mm\(^{3}\)的塑料盒内并用螺钉固定在驾驶室内适当的位置，然后参考图1用一根导线将压力传感器的接线柱与报警器连接。（韦志康）
