DC—22lZ双卡录音座／立体声放大器为先锋E2000组合音响的重要组成部分，它的好坏直接关系到整套音响的使用效果，现将其常发生的一些故障及维修方法举例说明如下。
例一 故障现象：带仓Ⅰ一切正常，带仓Ⅱ无声（不能录、放音）。
分析检修：首先应检查带仓Ⅱ不能录、放音是机械传动故障造成的还是由于电路原因造成的。经加电开机检查，“放音”、“录音”、“快进”、“倒带”、“暂停”及“停止”功能均正常，这说明此故障不在机械运转方面，而是在电路方面。又因为带仓Ⅰ（此带仓只放不录）一切正常，说明带仓Ⅰ与带仓Ⅱ共同使用的大部分放音电路都是正常的，那么就可先初步判断带仓Ⅱ不能放音的故障部位应在放音系统的前端部分。再经过仔细检查，发现走带机构的静噪接点S\(_{31}\)应该接触时不接触，以致造成在放音电路中起“放音静噪”作用的电子开关（左声道为Q301，右声道为Q\(_{3}\)02）始终处于对地导通状态，从而使放音信号送不出去（参看图1）。同时这个接点该接触时不接触，也会使在电路中起“录音静噪”作用的电子开关（左声道为Q501，右声道为Q\(_{5}\)02）始终处于对地导通状态，因而在“录音”时也不能录（参看图2）。静噪接点S31的外形如图3a所示，2个金属簧片在未按“放音”键时是张开的，按下“放音”键后，电机转动，并通过传动机构推动灰色塑料压杆向右动作（从机芯后面向前看），而此塑料压杆与左侧金属簧片是粘接在一起的，通过此压杆的动作可将2个簧片牢牢地压在一起。这里要说明的一点是：压杆的启动比起电机的启动要延迟一个短暂的时间△t，以使电机刚刚启动而转速尚不正常时不送出声音（即“静噪”），否则此刻通过磁带传动会送出不正常的叫声或音调，这是人们所不愿听到的。在塑料压杆和金属簧片粘接完好的情况下，两者可同时动作，但如出现图3b所示那样的情况，下方必然张开，且由于塑料本身有一定弯曲能力，在靠近上方粘接点处则会出现一定程度的弯曲，从而不能使两簧片压合到一起。如果反过来带仓Ⅱ正常，带仓Ⅰ不能放音，同样可先着重检查一下带仓Ⅰ相应的静噪接点是否有塑料压杆与金属簧片相接处开裂的现象。排除故障时，只需在开裂处用502胶粘一下即可。
例二 故障现象：右声道正常，左声道无声。

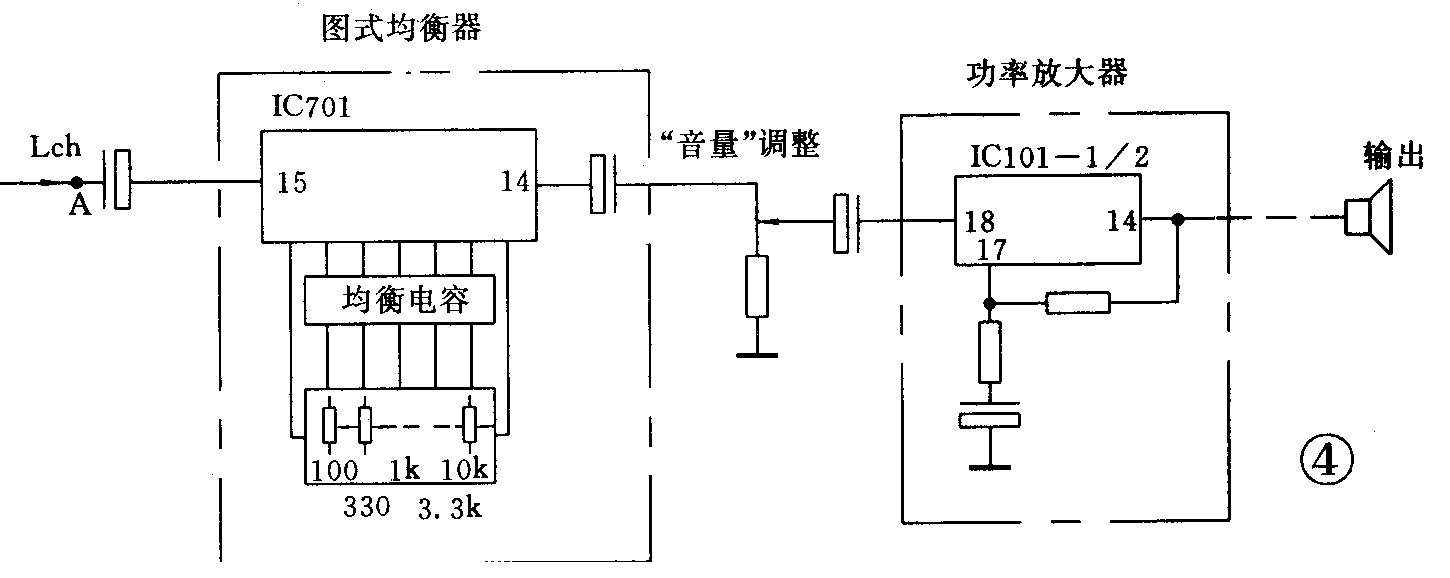

分析检修：两个声道一个有声，一个无声，这说明无声的那个声道一定是电路流程中某个地方的元器件有问题或完全损坏。因为是双声道，在电路设计上必定是完全对称的。因此，我们在寻找故障时便可两个声道对照着来判断。我们首先逐段从后向前用信号注入法压缩故障范围，发现故障出在左声道的图式均衡器部分（图4为这部分的方框图，此时从图中A处注入信号，终端无输出）。进而查明IC701的各脚电压除第17脚及第18脚与右声道所用的IC702对应点电压相同外，其他不该为“0”伏之处均为“0”（图5为IC702各引出脚的正确电压值，IC701及其外围电路如无故障也应如此）。在这种情况下应首先从IC的外围电路开始检查，可很快查明是由于跨接在IC701的第16脚与第18脚（接地）之间的电解电容C\(_{725}\)（100μ／10V）短路造成的。当C725短路时，则使IC701失去最基本的工作条件，不仅整个均衡器不能工作，同时也使音频信号在此处无法通过，于是出现一个声道无声的现象。在C\(_{725}\)处用一个好的电解电容换上后，一切恢复正常。
例三 故障现象：整机工作不稳定，信号时有时无。
分析检修：因为信号时好时坏，又没有固定的规律，故此类故障一般是由于某些元器件虚焊或插接件的接触不良等造成的。由于是整机性能的时好时坏，首先应着重检查电源部分的供电情况。通过一边通电一边轻轻敲击此部位的电路板，以及轻微晃动一些可疑元器件的办法，最后可查出是由于电源部分的稳压集成块IC102及IC103的虚焊（参看图6，此图为电源部分的简图），造成此整机工作不稳定的故障。经将这2个集成块的几个焊点重焊后，一切恢复正常。
例四 故障现象：通过本机的选择功能收听调谐器送过来的电台广播信号时，右声道（Rch）声音小，左声道（Lch）声音时有时无。其他均正常（包括调谐器的一切显示均正常）。

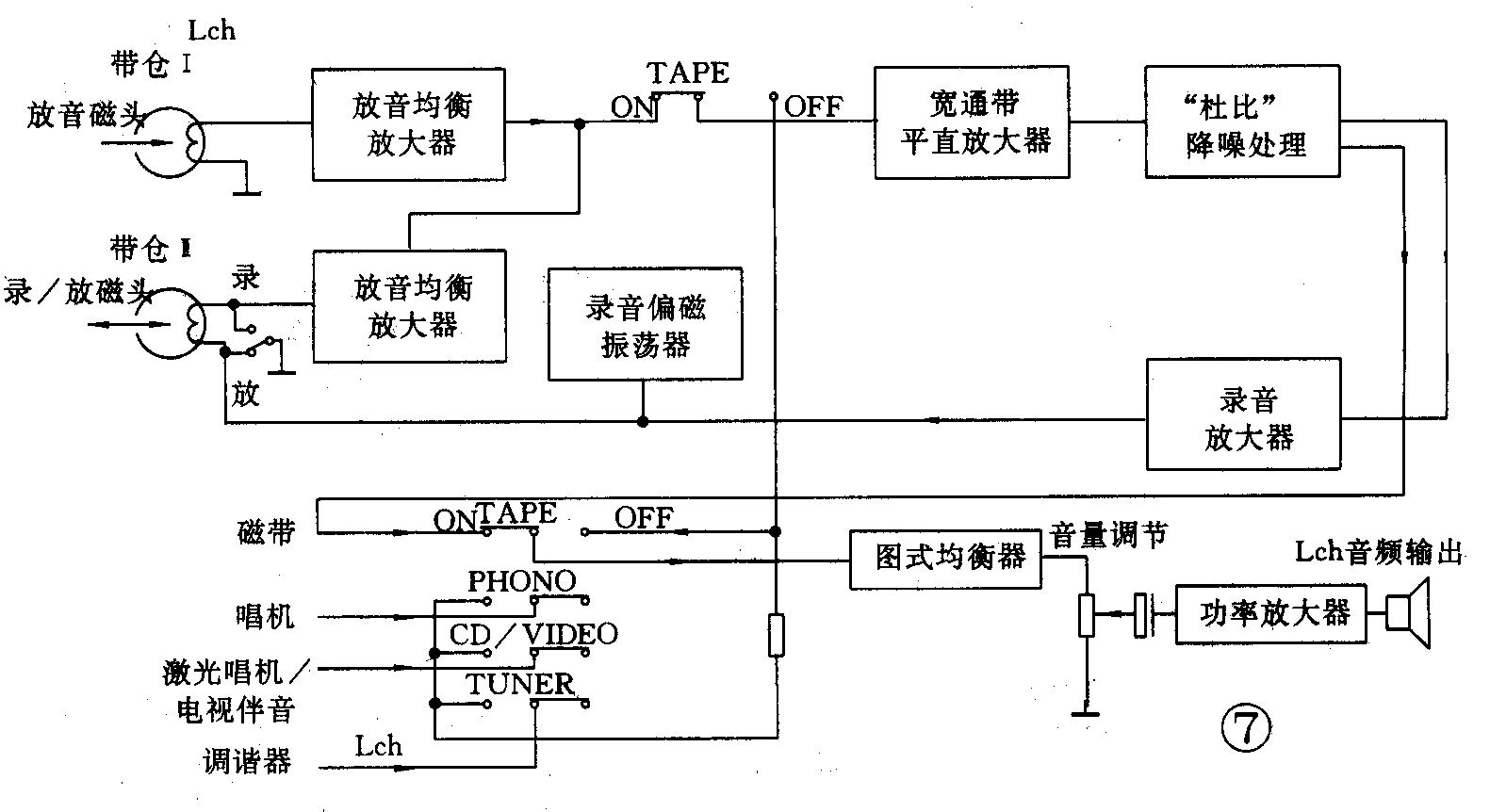

分析检修：从故障现象看“功能选择”及“调谐器”均正常，所以判断故障主要出在插接件或DC—221Z的功能选择上。在这种情况下可先检查一下调谐器输出信号的插头至本机的“功能选择”键之前的各个有关插接件是否接触良好。用手或借助其他工具轻轻晃动上述各插接件，如无接触不良的情况，则应重点检查“功能选择”键相应的触点是否接触良好。以左声道为例，请参看图7。当按下 “功能选择”的“TUNER”键后，其对应的滑动触点应移到图中左侧的位置，这时可用尖镊子的两个尖端将应该“通”的两触点直接短路，听声音是否有明显改善，即可判定此处接触是否有问题。判定右声道的情况也可用同样的办法。在判定确实是由于触点接触不良造成此故障后，可依如下步骤予以排除：（1）将整套“功能选择”开关先拆下来，因为此开关是联动的，故需先在印制板上将此开关的各组触点共30个（左声道15个，右声道15个）全部用电烙铁烫开，然后才能将此套组合开关拆下；（2）打开调谐器对应的那组开关的塑料外壳并检查其触点的情况。参看图8，图8（a）中所示为金属触片的排列情况，图8（b）所示为有弹性的筒状金属簧片的外观形状。实际工作时筒状金属簧片在一个塑料拉板的带动下在金属触片上来回滑动，完成转换功能，如图8（c）所示。对金属触片上的脏物可用麂皮蘸四氯化碳擦试，而对金属簧片擦试时一定要注意保持其弹力不变，一般来说可用厚度适宜的干净白纸在其间（指图8（b）中的a－a′线）来回拉动几次即可。最好与此同时将各组触点均清洁一次，以免发生这类问题时再拆装。（3）清洗完毕后，用万用表在“欧姆”档检查触点的接触情况，其阻值应很小（约0～0.1Ω），然后将这套按键开关重新装回到机板上，并将整机安装还原。（黎保钤）
