NV—J25录像机的主要机械传动部分，如加载机构、带盒仓机构、带盘驱动机构、刹车机构、张力机构、鼓电机和主导电机等都与NV—L15录像机一样。许多机械零件，如凸轮跟随臂、主副凸轮齿轮、加载驱动和加载齿轮、释放杠杆、主导压力滚轮、主滑板和中心皮带齿轮等，都可以和NV—L15录像机中的相应零件互换。这就是说NV—J25和NV—L15录像机的机芯结构基本相同。因此，NV—J25录像机机械零件的更换与调整可参照该刊1991年第4、5、6期介绍的NV—L15录像机的一些方法进行。但NV—J25录像机的机械传动部分也作了一些改进，以下把改进部分的特点和零件的更换作些介绍。
1．NV－J25录像机的停机方式属全加载方式。当磁带插到录像机内，带盒仓机构将磁带插入并降下，然后加载机构驱动供／卷带导轴将磁带送到磁鼓附近，供／卷带导轴也到达燕尾槽处。此时除压带轮机构、张力杆以及鼓和主导轴电机之外都与重放方式相同。当按下重放键之后，鼓和主导轴立即转动，张力杆到位，压带轮与主导轴压紧，0.7秒钟之内即可看到重放图像。

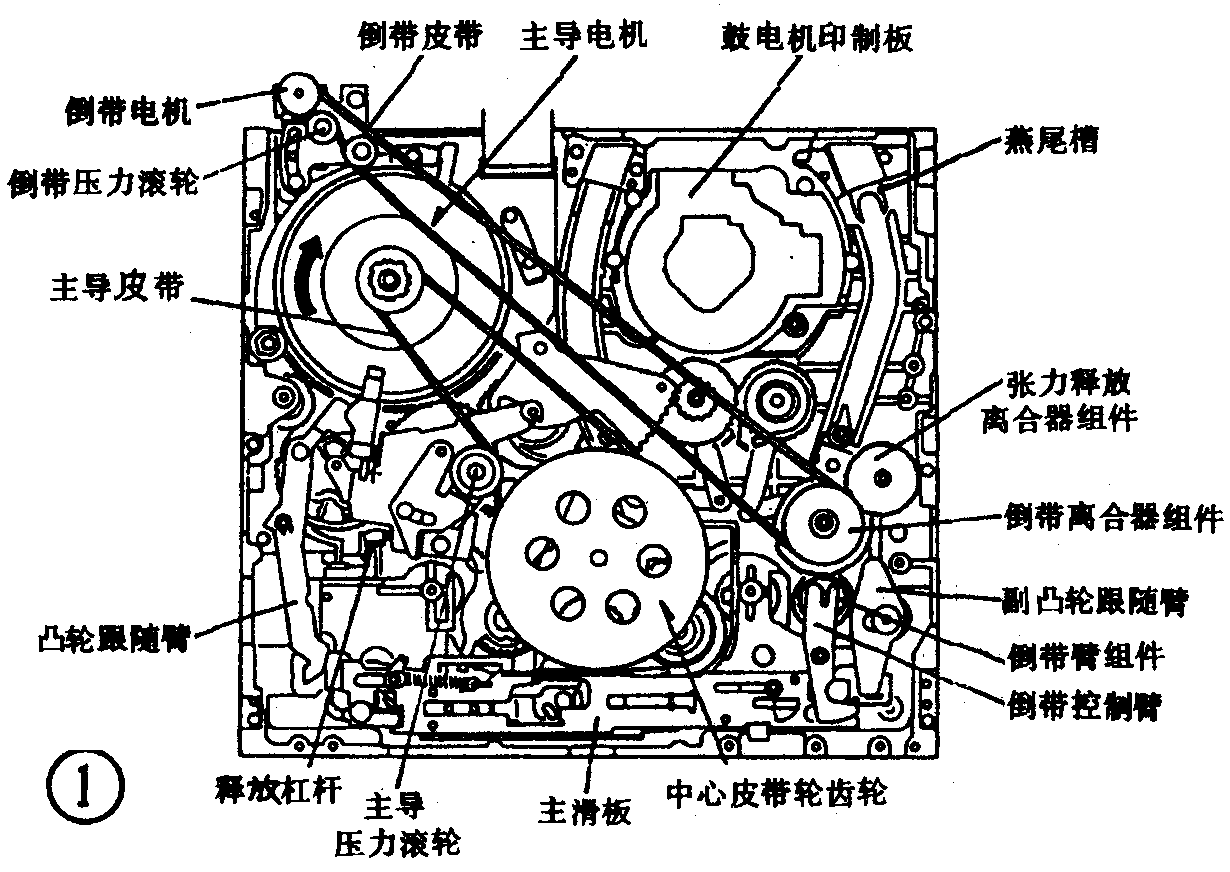

2．在NV—J25录像机中，为了减轻主导轴电机的负担，附加了一个倒带电机及倒带机构。参见图1，倒带电机安装在录像机底盘的左上角，倒带皮带与主导皮带一样也是塑料齿轮带，由倒带压力滚轮调节倒带皮带的松紧。副凸轮跟随臂由主滑板来带动，倒带控制臂也由主滑板带动，同时该控制臂还带动倒带臂组件工作。当倒带键按下之后，微处理机控制主导电机反转，使加载机构稍稍卸载，也就是供／卷带导轴刚刚脱离燕尾槽。主导电机的转动经主导皮带、中心皮带轮齿轮、联系齿轮、离合器圆盘、驱动圆盘、中心齿轮及定位器齿轮带动主凸轮齿轮转动。主凸轮齿轮又通过凸轮跟随臂带动主滑板水平移动，主滑板带动倒带控制臂运动，使倒带臂组件上的齿轮与供带盘上的齿轮及倒带离合器组件上的齿轮啮合。倒带电机通过倒带皮带、倒带离合器组件上的齿轮，带动供带盘反转后进入倒带方式。倒带结束之后整个机械系统又回到停机方式状态。

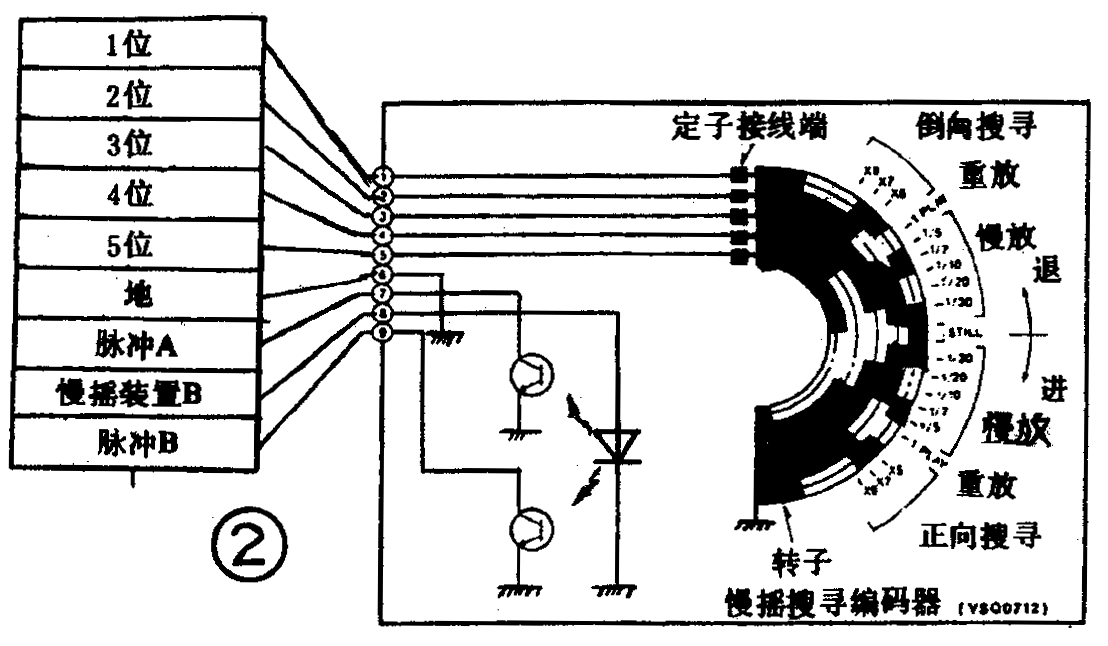

3．NV—J25录像机的遥控小盒上增设了慢遥搜寻编码器，如图2所示。它可以控制录像机以5倍、7倍、9倍的正常重放速度正向和反向搜寻工作，还可以控制录像机以1／5、1／7、1／10、1／20、1／30的正常重放速度正向或反向慢放。定子接线端送出5位数据信号，转子的转动可以改变5位数据信号的内容。

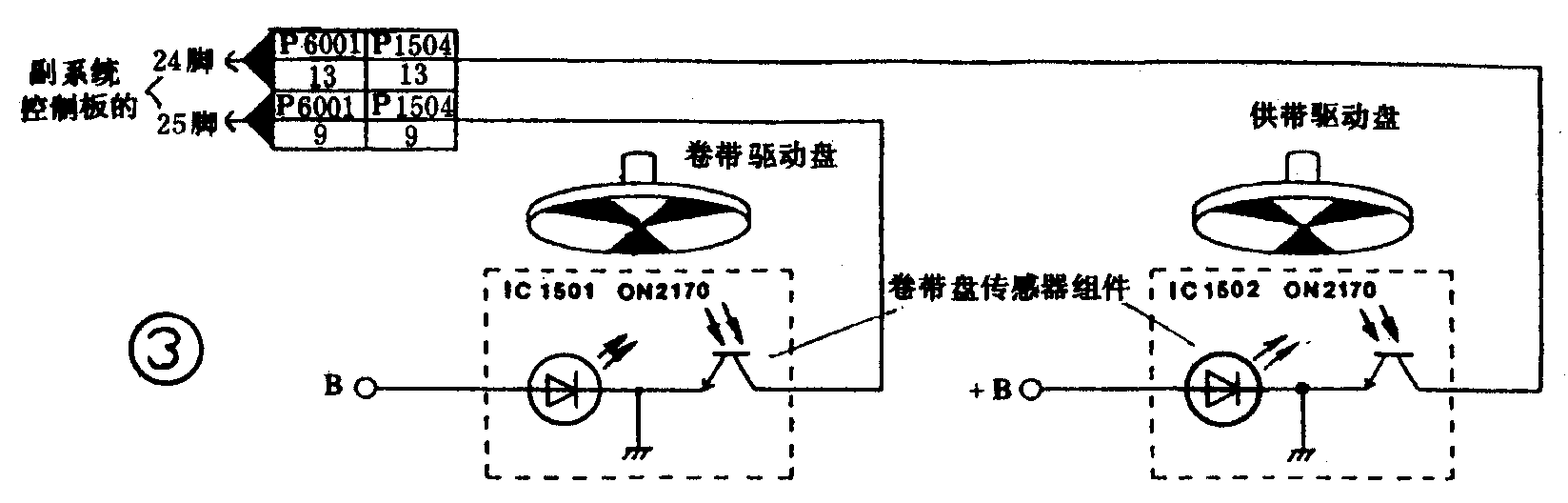

4．为了配合倒带机构的工作，增设了一个带盘传感器，安装在供带盘下面，如图3所示。在卷带盘和供带盘下面分别安装有3面镜子，它可以将发光二极管发射的光线反射到光敏三极管使之导通。卷带传感器组件IC1501和IC1502分别送出供带盘脉冲和卷带盘脉冲，加到副系统控制电路板的24、25脚。
5．倒带电机的更换：参照图1，首先松开倒带压力滚轮组件上的螺钉，移开压力滚轮后取下倒带皮带。然后将录像机翻过来让顶部朝上。再参照图4，拔下15芯插头和18芯插头，拆下压力滚轮支撑座上的螺钉A、B、C及倒带电机托架上的螺钉E后取下电机托架，然后拆下2个螺钉D和卡圈后取下蜗杆和倒带电机。更换时按与上述相反的步骤安装倒带电机。

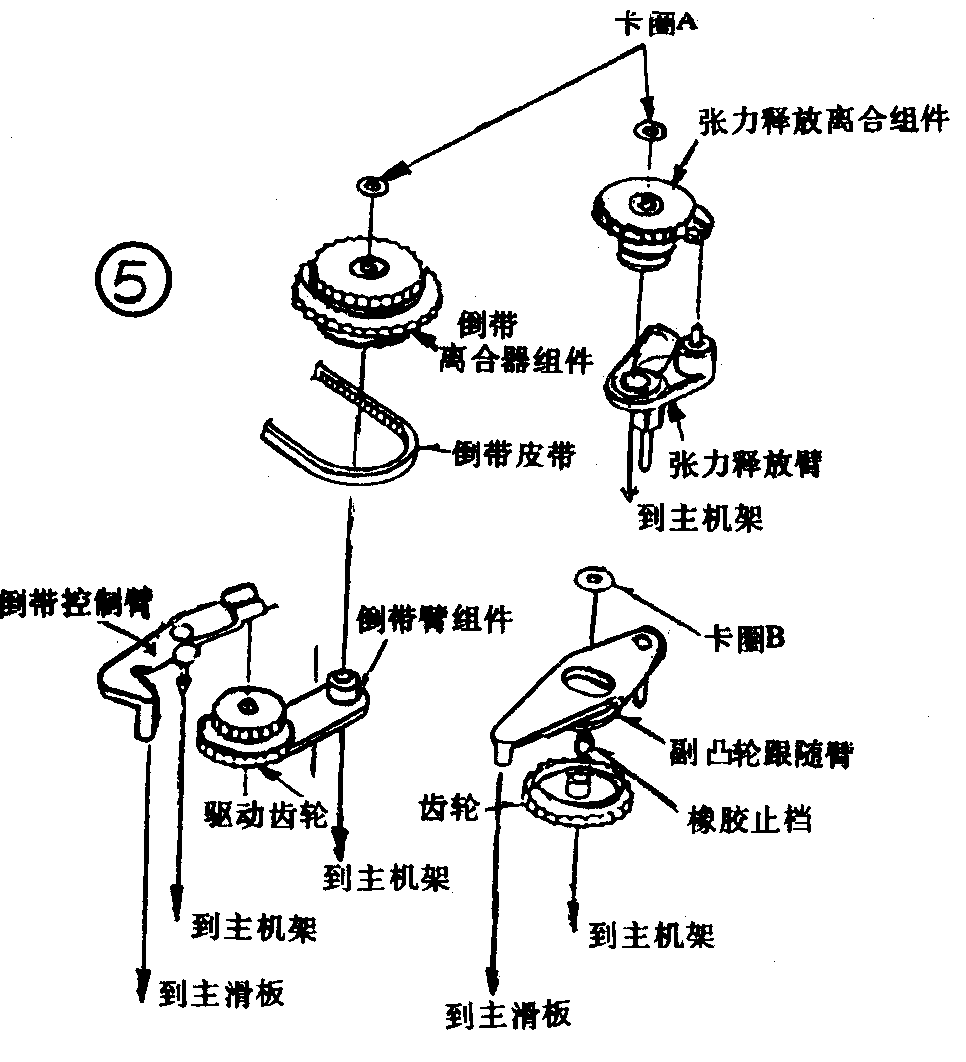

6. 倒带驱动机构的更换：参照图5，在取下倒带皮带之后，先拆下2个卡圈A即可更换倒带离合器组件和张力释放离合器组件。然后拆下卡圈B即可取下副凸轮跟随臂，注意橡胶止档不要脱落。最后可以取下倒带控制臂和倒带臂组件。重新安装时应注意倒带控制臂和副凸轮跟随臂的一端要插到主滑板相应的孔中。
NV—J25录像机增加了一套倒带机构，这对延长主导电机的使用寿命有着积极的作用。但是，该机在使用过程中也不能麻痹大意，同其它机子一样注意防潮、防尘、防磁外，不要使用劣质带子以免发生绞带现象。否则，容易使机器发生故障，甚至损坏电机。（葛慧英）
