2米波段测向机的电路原理框图请见图6。它与普通超短波收音机的电路很相似，只是工作频段、接收天线、解调方式以及终端指示器互不相同。2米测向机工作于144～146MHz的业余频段，采用具有单方向性的八木天线，解调方式为调幅检波，终端指示器为耳机；普通超短波收音机工作于88～108MHz的广播频段，不采用定向天线，用鉴频器解调，终端为扬声器或耳机。
2米测向机在电路上还有如下的特殊考虑：

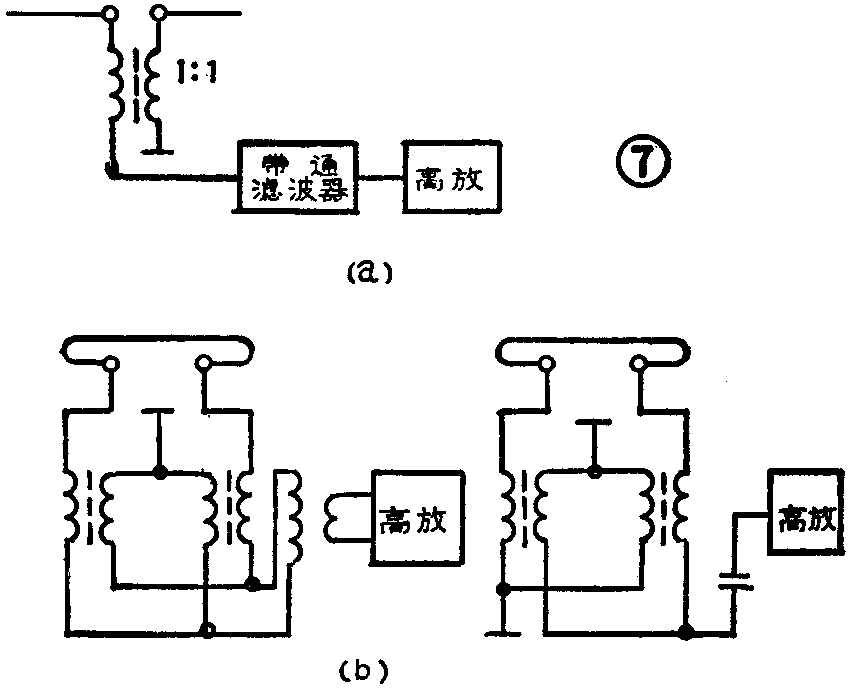

①采用宽带传输线变压器进行天线和输入回路的良好匹配，即进行平衡——不平衡变换，使阻抗约为75欧姆的半波振子天线与不对称的输入端匹配，以免信号在输入端产生反射，降低整机信噪比或造成天线方向图畸变等，参看图7a、b。
为避免雷电或天线与金属摩擦时在输入回路中感应出强脉冲干扰信号，导致高放管击穿，应在高效管b-e间反向接入一个二极管。
②采用一次变换。因测向机需在工作频段内迅速连续可调，本振级不能采用晶振，只能采用频率稳定度不高的LC振荡器。这意味着整机的中频通带不能窄于40kHz，否则就不能保证信号的稳定接收。此带宽对中频为10.7（或6.5）MHz的一次变频电路来说，是容易做到的。若采用二次变频电路，则由于第二中频为465kHz的通带最多只有10kHz，而易使信号落在通带之外。使用中需经常调整频率，严重影响测向速度。况且一次变频电路简单、成本低、易制作，又能满足灵敏度和选择性的要求，故被广泛采用。
③为保证中放总增益稳定在60分贝以上，每级应加中和电路。考虑到一中放加有增益控制，易因工作点变化影响到管子参数变化，造成输入、输出两中频回路失谐，所以这两个单调谐回路应设计成低Q值（约10～20）的。这样中放的带通特性主要取决于二中放和检波间的双调谐回路，可获得较平坦的中频特性曲线，有利于削减检波前各级产生的噪声，提高信噪比。
④当采用线性功放集成块时，为使其低输出阻抗与中阻抗耳机匹配，应加一个阻抗匹配变压器。为防止高频信号从耳机插孔串入，形成寄生天线效应，应在耳机插孔上并接高频旁路电容。
⑤为提高测向准确性，还可增设一个音频振荡器（见图8a）。它受低放级输出信号幅度控制，这样外来信号的强弱变化将转变成振荡器输出频率的变化（变化曲线见图8b）。而人耳对音调的这种变化比对声音大小的变化要敏感得多，利于接近电台。特别是当发射连续调制的长划信号时，更为有利和准确。
⑥为防止天线馈线在强信号时产生寄生天线效应，半波振子最好直接固定在机壳两侧的接线柱上。为便于在快速奔跑中穿越密林、草丛等障碍，天线振子应采用富有弹性、易于弯折的软钢带制作。（冯昶 陈惠琼）
