液晶显示器件具有体积小,重量轻、廉价、低电压、微功耗、字迹清晰、寿命长等突出优点,因此得到广泛应用。本文介绍国产液晶显示驱动电路LD32的特性与典型应用线路,供读者参考。
主要特性参数
1.电源电压:V\(_{SS}\)~VDD5~10V
2.输入电压V\(_{I}\):VSS~V\(_{DD}\)0~VDD
3.输出电压V\(_{O}\):VSS~V\(_{DD}\)0~VDD
4.输出电流I\(_{O}\):5mA
5.静态电流I\(_{DD}\):<5μA
6.工作频率f:≤1MHz
7.工作环境温度T\(_{A}\):-40~+70℃
工作原理简介

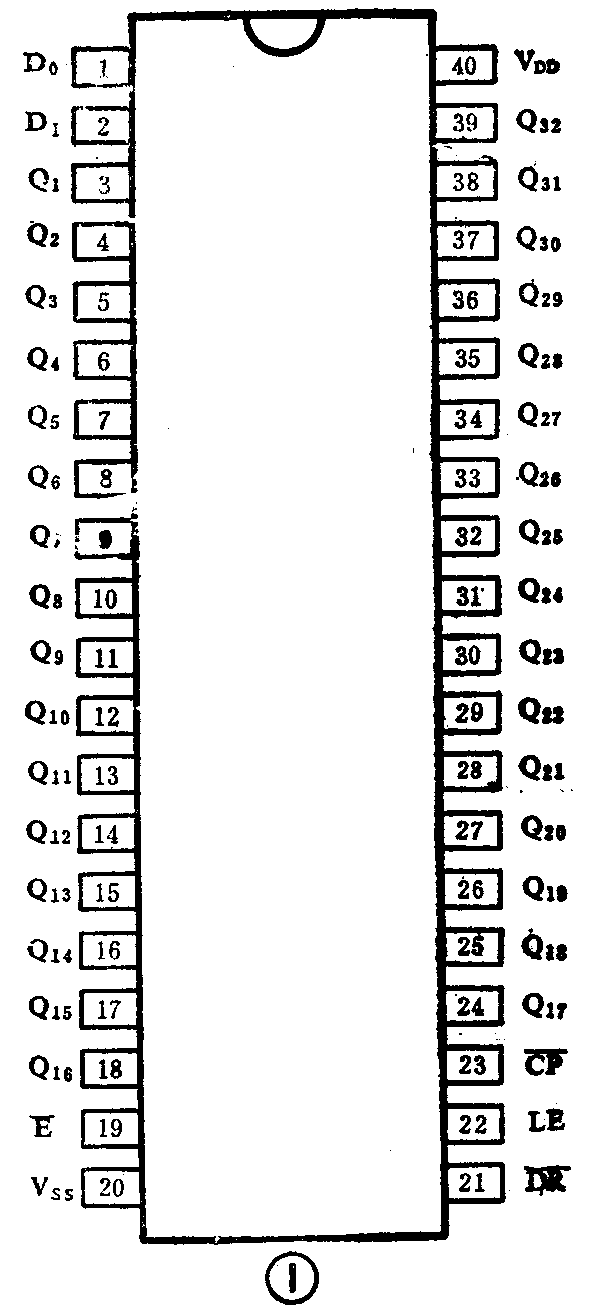

LD32引脚排列如图1所示,引脚功能如下:
V\(_{DD}\):正电源,
V\(_{SS}\):地,
D\(_{I}\):串行数据输入端,
D\(_{O}\):串行数据输出端,
CP-:时钟脉冲输入端,下降沿有效。
LE:锁存控制端,上升沿有效。
E-:控制正逻辑端
DR-:控制负逻辑端,
Q\(_{1}\)~Q32:数据并行输出端;显示驱动端。

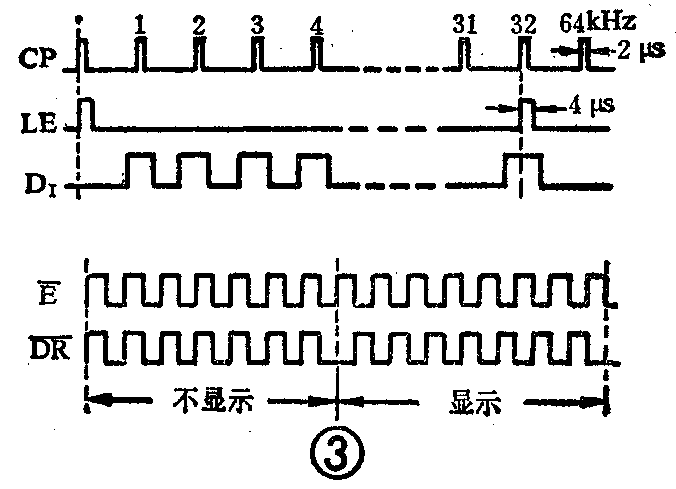

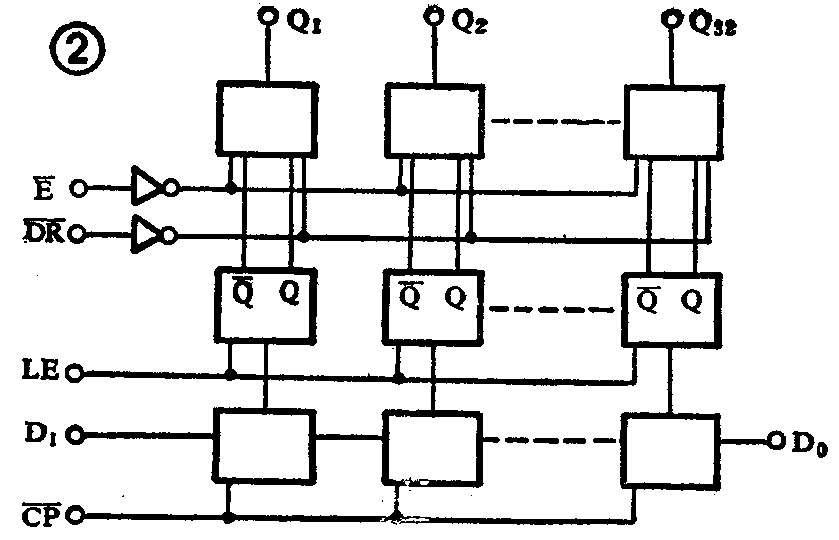

LD32为CMOS集成电路,它的逻辑框图如图2所示。内部包括32位移位寄存器,32位锁存器,32段驱动器。一帧(32段)显示信息通过D\(_{I}\)串行输入口在CP-的下降沿逐一送入32位移位寄存器。然后由LE上升沿置入对应的32位锁存器,再经相应输出端驱动液晶显示字、符段。E-、DR-端作为显示用脉冲输入端,E-端脉冲波形与显示器背电极BP端波形同相位,DR-端脉冲波形要求与显示器背电极BP端波形反相位。LD32还设有串行数据输出端口,可实现多片联用以扩展显示数位。主要输入端波形如图3所示。


LD32的应用

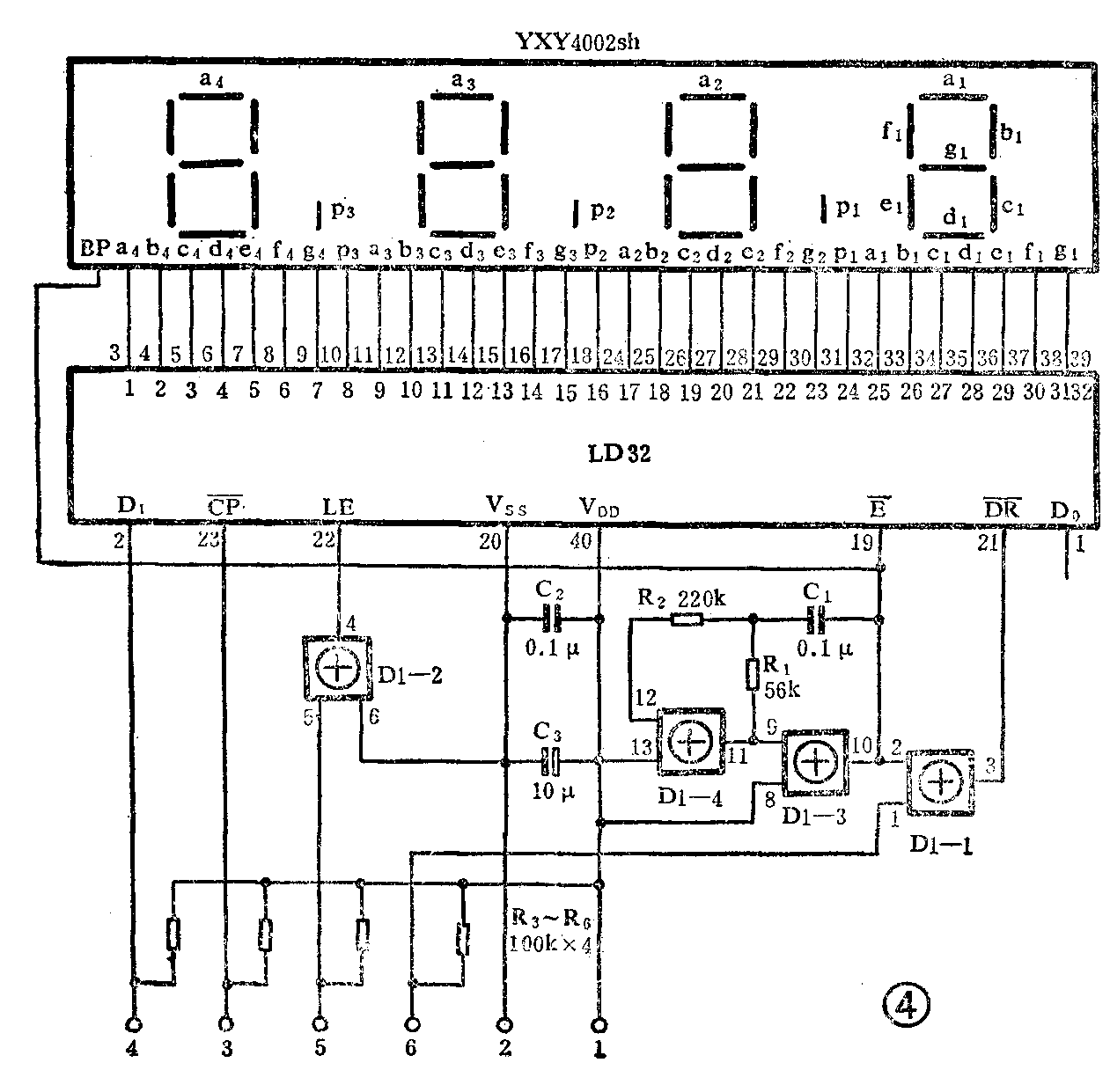

图4所示为LD32与YXY4002sh型液晶显示器组成的4位液晶显示组件原理图。该组件对外有6个输入端:两个电源输入端,4个信息输入端,可以很方便地实现与微机、单片机等接口。工作原理简介如下:组件中用了一块四异或门D1,它的型号为MC14070,以其中D1—3、D1—4两个门组成脉冲发生器。脉冲频率由R\(_{1}\)、C1的数值确定。D1—3输出方波加至液晶显示器BP端和LD32的E-端,D1—1门通常情况下为反相门,即将D1—3输出的方波反相加至LD32的DR-端,以满足LD32对液晶显示器字符段显示逻辑要求。当组件第6端接地时,D1—1成为同相门,即加在DR-端的方波不反相,从而实现了显示消隐作用,但并不清除LD32锁存器中内容。D1—2门接为同相门,可使LE信号适当延时,以保证锁存信号LE与移位信号CP-更好地匹配。其他前面已介绍不再叙述。应注意的是,由于LD32电路并不带有译码器,所以凡需显示内容须先经微机进行软件译码,然后按图中要求顺序送入LD32锁存并驱动显示段。

LD32与特种用途的显示器组成多功能字、符、图形(静止图形)显示组件。可方便地应用于汽车仪表,办公室自动化仪表,各种智能化、便携式仪表,以及其他类黑白、彩色液晶显示的微机、单片机的终端显示。
LD32可作为其他指示驱动器,如电平指示;也可独立驱动发光二极管以实现不同的用途;还可作为32位串入并出的移位寄存器用。(北京电子管厂三厂 贺松芳)
