数显时间继电器

数显时间继电器以其定时精确、显示清晰将逐步取代模拟时间继电器的位置。但其价格较为昂贵，用拨盘开关预置定时时间，操作较为复杂。因此笔者采用市场上廉价的数显时钟电路组件，设计了一种时间继电器电路，沿袭了模拟时间继电器用电位器调整定时时间的特点，定时时间则由时钟电路组件显示。该电路以时钟电路LM8560、双基阴显示屏组件为主体，配合控制电路组成。定时预置时间1分至1小时59分可调，定时误差与市电频率稳定度有关，通常在±0.1％以内。

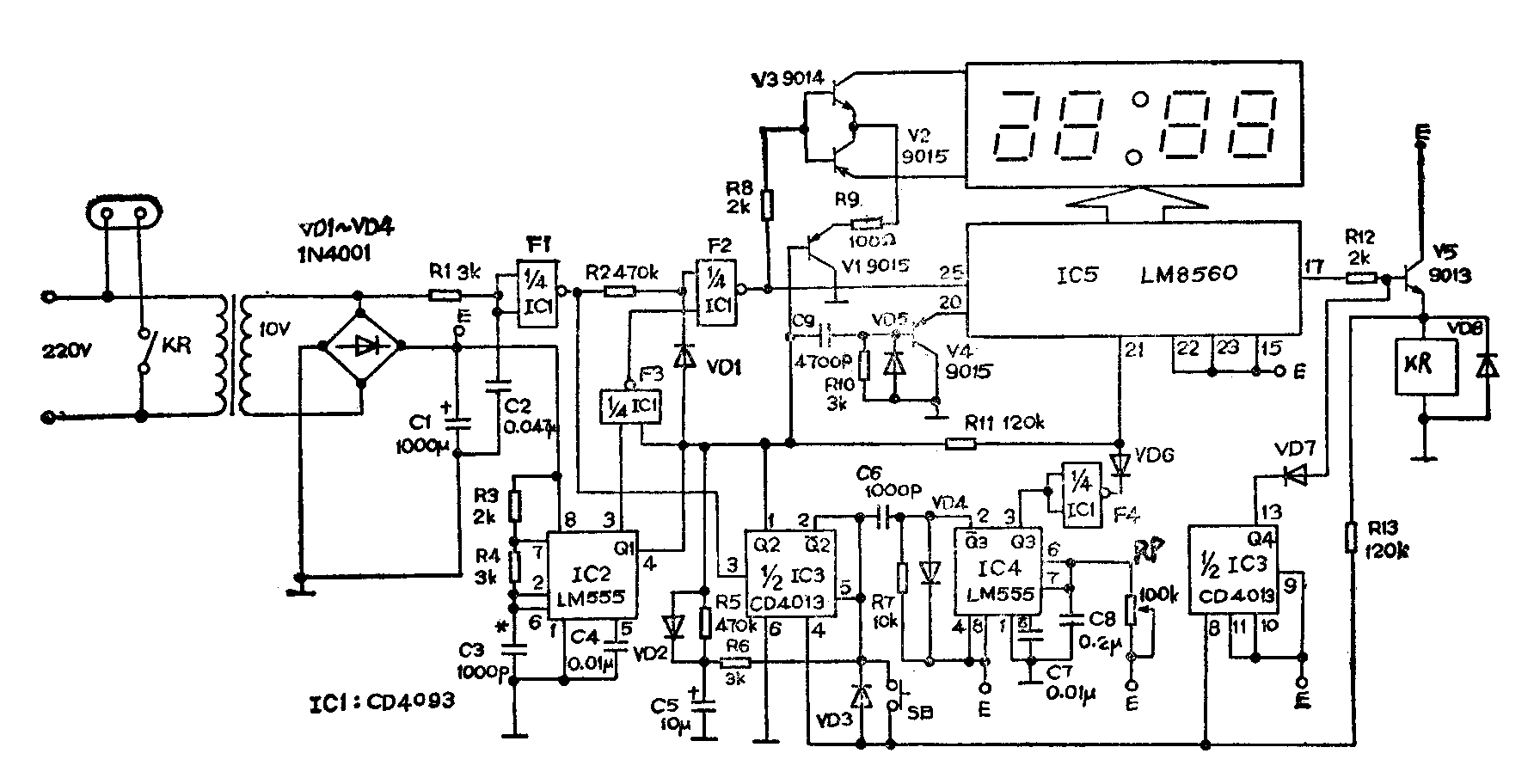

电原理图如图所示，以下分为两步简述该电路工作过程。

50赫市电经F1整形后输入至由IC3组成的T触发器进行分频。输出的25赫方波信号作为F3的门控信号控制由IC2组成的180kHz振荡源，每当IC3的Q2端为高电平时，IC2就会输出约含3600个脉冲串通过F3、F2进入时钟电路LM8560的输入端；同时，由IC4组成的宽度可调的单稳电路从IC3的Q2端上跳至高电平起，输出由电位器RP所调定宽度的高电平脉冲，经F4反相后控制时钟电路IC5的校分端，对定时时间进行预置。根据LM8560的定时预置特性，在定时预置期间（即校分端为高电平期间），每当输入端进入25个脉冲后，显示屏上的定时显示值将从1小时59分起减少一分钟，直至校分端变为高电平，减数停止，显示屏显示相应的定时预置值，因此，调节RP改变校分端的低电平时间可以改变预置定时时间，从而使定时时间从1分至1小时59分可调。电路在上述工作过程中，每当IC3的Q2端为高电平时，三极管V1截止，显示屏被消隐；而当IC3的Q2端为低电平时，显示定时预置值。同时在Q2端上跳至高电平的瞬间，V4截止片刻，切断IC5的电源，使IC5在下一个周期重新预置RP调定的定时值。因此IC4的输出脉宽一旦调定，每个周期中Q3的输出脉宽相同，由于人眼的光学暂留性质，将从显示屏上看到恒定的预置值。在整个预置状态中，LM8560输出始终为高电平，但是由于IC8的Q4端被置于低电平上，因此继电器KR并不吸合。

在任一时刻按下按钮SB，因为二极管VD8的作用，只有当IC3的Q2端为高电平时（此时预置值已确定，定时时间必定为预置值），电路进入定时执行状态。电容器C5存储的电压通过按钮触点加入IC6的两个置位端，IC3的Q4端转变为高电平，继电器KR吸合，并将高电平信号反馈至IC3的两个置位端，使IC3的Q4端维持高电平，继电器RP始终吸合；同时IC3的Q2端输出低电平不再受触发电平控制，结果使IC2停振，IC4无预置脉冲输出，保证LM8560输入端在市电50赫信号控制下进入定时执行过程。屏上显示值从预置值开始减小，直至定时结束，预置显示值被减至零，LM8560输出低电平，继电器断开，整个电路回复至定时预置状态，显示预置的时间，以便下次启动。在启动过程中，引入的定时误差小于20mS。在定时过程中，若需执行时间结束，则按动一下SB，由于电容器C5上的电压已通过R5放电降为低电平，此低电平的加入使IC3的置位电平触除，电路亦恢复至定时状态。

双阴时钟电路LM8560及显示屏采用市售套件。LM8560的管脚排列及显示屏的接线方法可参考1986年9期《无线电》，预置电位器应用100K多圈电位器，以得到高的预置分辨率。电容器C\(_{3}\)应选用温度特性好、性能稳定的电容器，电路中未标型号的二极管均可用1N4148。（徐文）
