CEC－I型中华学习机带有一个9针游线杆插座，配上游戏杆进行游戏，既可保护主机键盘又可使游戏逼真自然。购买一个市售游戏杆需花费几十元钱，自制一个要节省得多。
自制的游戏杆外形见图1。图2（a）、（b）分别是主机游戏杆接口引脚排列和游戏杆电路原理图。只要将自制游戏杆内部的元器件按图2要求连接，并经适当调整（详见下文），游戏杆就能工作了。下面以游戏杆1为例，着重介绍游戏杆机械部分的材料选择与制作步骤。
材料选择
1．电子元器件：100kΩ线性（X型）电位器两只，2×50kΩ双联直滑电位器两只，两位琴键开关（拆掉互锁杆）一只，9芯排线（或多芯屏蔽线）两米，1Ω（l／8W）电阻一只。
2．金属材料：电位器支架用0.35～1mm厚。长宽分别为130mm和124mm的镀锌铁皮（用废罐头盒也可）。摇把支架为16mm×90mm、厚1.5mm的铁片。φ3mm×20mm的螺杆，φ3mm螺母、垫圈，自行车14号辐条，回形针及洁净的废罐头盒若干。
3．其它：外壳用三合板制作，厚度为3mm。摇把可用一段废自来水笔杆，手握部分的圆球可用儿童玩的玻璃弹子。
制作步骤

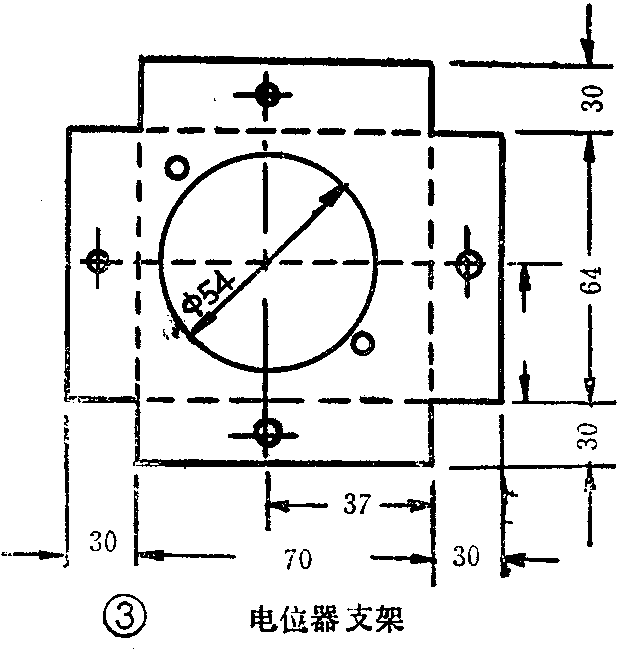

1.将电位器支架铁皮裁成如图3所示形状，4边沿虚线折90度，用锡焊牢。

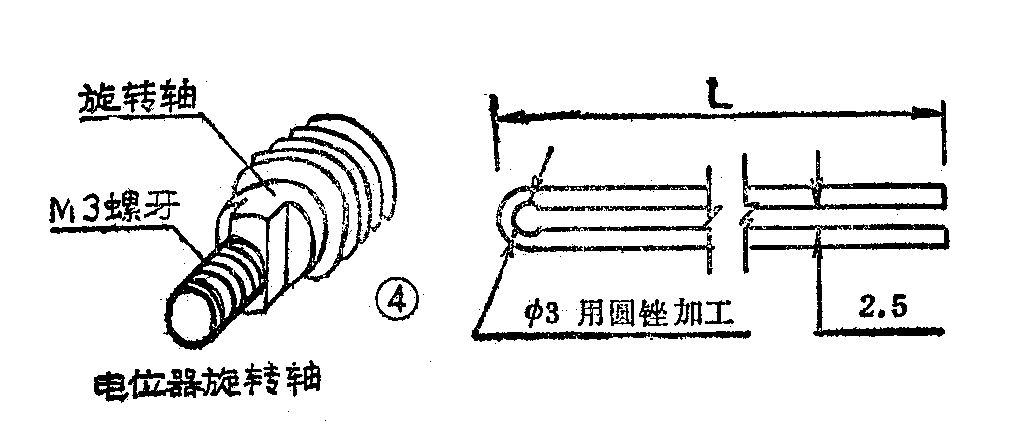

2．两个线性电位器的金属旋转轴按图4所示形状加工。

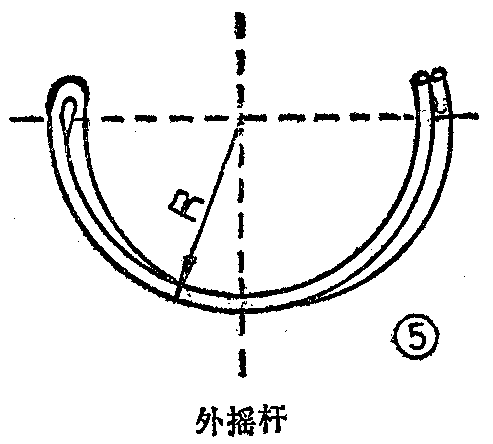

3．内外摇杆取长约190mm的自行车辐条对折，内边距离为2.5mm（见图5）。再弯成半圆形。外摇杆L约为90mm，半径R为24mm，内摇杆L约80mm，半径R为23mm。

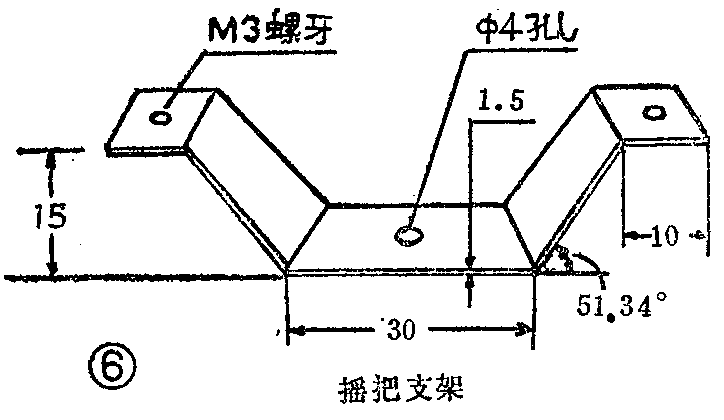

4．摇把支架按图6加工。
5．漏斗形防尘盖用废罐头盒按图7下料。

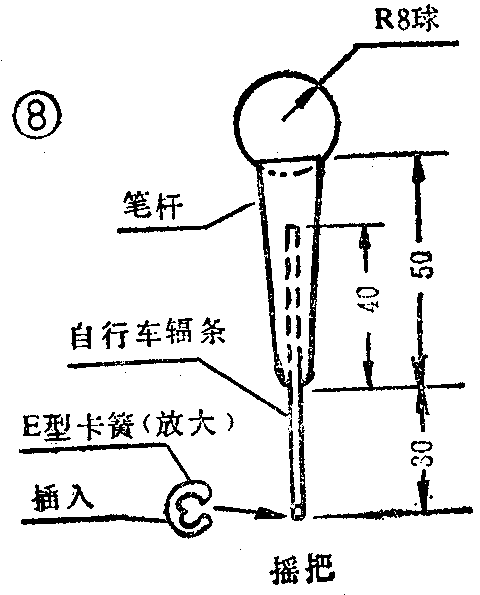

6．摇把用一长为70mm的自行车辐条，在其下部锉一槽，用于插入E型卡簧；其上部插入废自来水笔杆，笔杆内注入环氧树脂，然后在顶端粘上圆球，见图8。

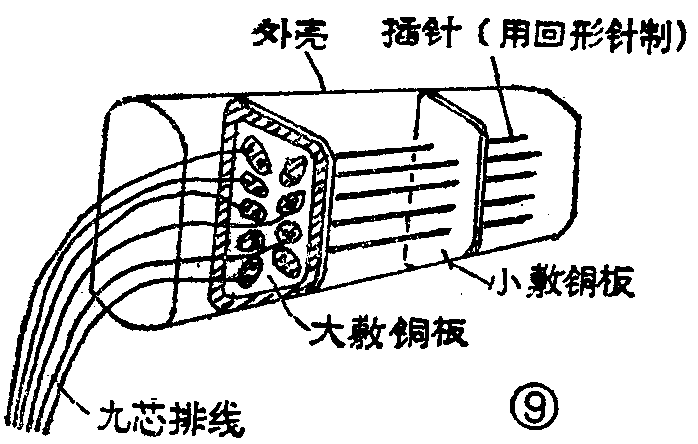

7. 9针插头市场很少有售，故需要自制。见图9，外壳材料可用废罐头盒。大、小敷铜板的9针孔距必须与主机插座孔距一至，敷铜板4边要留有铜泊，以便与外壳焊接。
8．外壳用三合板制成长×宽×高为130×88×53（mm）的小木盒，按图1所示相应位置开孔和槽。
组装与调试

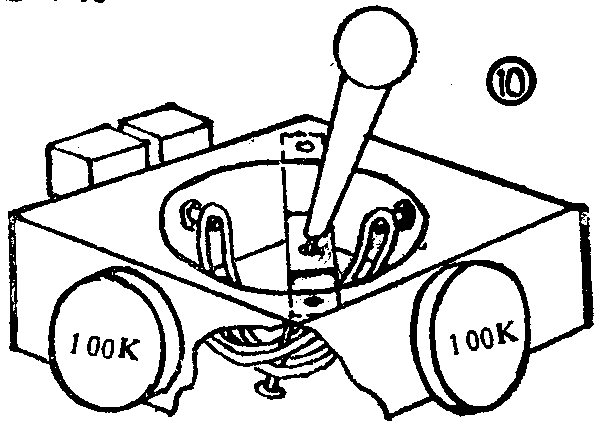

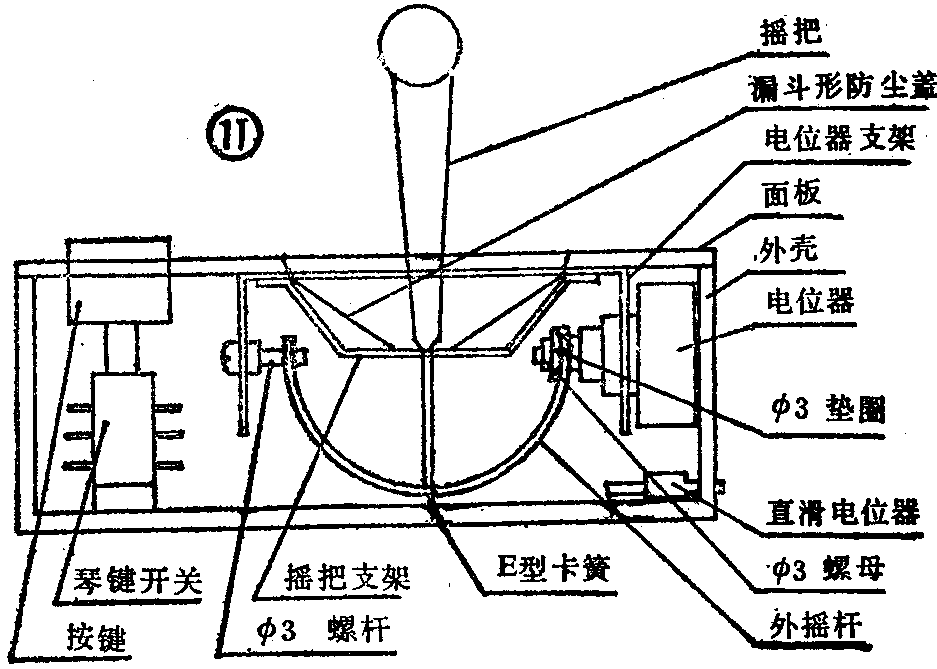

组装将上述加工好的零部件，按图10、图11及图12进行组装。琴键开关安装前宜先在外壳内粘上两块木块，然后用自攻螺丝将琴键开关固定在木块上。电位器支架用φ3mm螺丝固定在面板下，两个直滑电位器（图2中的W\(_{3}\)、W4）安装在外壳内的底部，并使滑杆伸出外壳侧面的槽，以便调节。
各个电子元件直接焊接在游戏杆外壳内部。最后用9芯排线将各信号端接到9针插头。
组装后的游戏杆，摇动摇杆时应无阻滞。用万用表（×1k档）测9针插头的2脚（＋5V）与3脚（GND）之间的电阻，同时摇动摇把或按下琴键开关，阻值约为75kΩ。如不对，须仔细检查。
正常后，在图2（b）电路中的“×”处串入电流表，并将游戏杆与主机相联。开启主机，摇动摇把时总电流为0.1～22mA，按琴键开关时总电流可上升至40mA左右。
装入游戏软件，运行后置摇杆于垂直位置，分别调整外壳侧面的两个直滑电位器，使屏幕中的被操纵图形处于静止；将摇把向前、后、左、右推动，观察屏幕中的图形是否作相应的运动，如运动方向相反，可将电位器W\(_{1}\)（或W2）的非动触点引线对调，使运动方向相符。按动琴键开关，屏幕中图形应作相应反应，如发炮等，至此调试完毕。（向勇飞）
