问：一台世界牌XS402—B型袖珍式收音机，不慎将振荡线圈拧坏，无法使用，想自制重绕，不知该振荡线圈具体数据，请问能否提供这些数据？（山西 刘玉兵）
答：世界牌XS402—B型袖珍式收音机是采用单片集成电路TA7641组成的单波段收音机。该机振荡线圈各引出脚排列图如图所示。各绕组匝数是1～2脚92.5圈；2～3脚8圈；4～6脚10.5圈。采用φ=0.08mm高强度漆包线，顺时针方向绕制。（彭贤礼）
问：我拟自制两只音箱，现购得15VA、8Ω平板低音扬声器和5VA、8Ω球顶型高音扬声器各2只，准备与2×50W、8Ω扩音机配接。这样配接不知扬声器能否承受？效果如何？
答：在音响系统的配接中，功率匹配的一般要求是：扩音机的额定输出功率应等于或略大于音箱的标称功率（可粗略地以低音扬声器的标称功率计）；并且扩音机应有足够的功率余量，其最大不失真功率须为平均功率（即正常使用中所开的放音功率。一般20m\(^{2}\)居室为2～3W）的5～10倍。高保真扩音机的额定输出功率通常是指总谐波失真度THD，为0.1％～1％时的正弦波输出功率，而现在的扩音机输出功率指标大多是最大不失真功率（THD一般为10％左右），后者一般要比前者大得多。因此，问题中所提的2×50W看来只能是最大不失真功率。据此可知该机平均功率可用到5W左右，适应20～40m2的房间。由于没有额定功率指标，故不知扩音机的优劣。从2×50W最大不失真功率这点来看，与15VA音箱配接是可以的，只是实际放音效果与扩音机的性能关系很大，这里难以下结论。一般扬声器具有一定的过载能力，加上通常扩音机的平均使用功率远小于最大不失真功率（如果不是这样，音响效果就很差，失去了制作音箱的意义），因此不必担心扬声器会承受不了。（德沅）
问：一台声星牌双卡收录机，电源电路中的一个功率晶体管BD－W23C损坏。查有关资料，知道可用BD701、BD901、BD649和FD50B等管代换，但这些管子均购不到。现拟用3DG12和BU406复合后代换BDW23C，是否可以？
答：BDW23C是达林顿（复合）硅NPN型大功率塑封管，其主要电参数如下：BV\(_{CBO}\)=100V，ICM＝6A，P\(_{CM}\)=50W，hFE≥400。根据这些参数及收录机的实际情况，可以选用国产FH6B、FH6C、FH6D等型达林顿管直接代换BDW23C。由于FH6B／C／D管为F\(_{1}\)或F2型金属圆壳封装，故安装孔需重新打出。采用3DG12和BU406复合后代换BDW23C也是可以的，只是成本可能稍高，连接也较麻烦些，但BU406可直接装在原BDW23C的位置上，不需重新打孔。（轶奇）
问：录音机绞带，如何判断是机内故障所致还是磁带质量有问题？
答：打开仓盒，不放入磁带，通电情况下，按下放音键，使录音机处于放音走带状态。用手轻轻触摸收带盘轴，如果手感转动无力或时转时停，便可判断该机绞带系收带盘轴转矩不足所致；如果手感正常，再触摸压带轮，如没有打滑现象，则说明磁带质量有问题。（蒋秀欣）
问：用邮购的套件自制的组合音响，无论收音还是放音均有时强时弱的不稳定的自激干扰，右声道尤为严重，无法正常听音，如何解决？
答：这种现象很可能是共用一组电源而滤波较差的双声道放大器引起的互相干扰。这种干扰多半是通过电源内阻而产生的，因此只能从改善电源滤波方面着手。1．用内阻较小的二极管整流和容量较大的电解电容滤波。电源变压器及220V输入部分均应接触良好。2．功放电路的接地与输入部分的接地应按前后级分开。3．各通道的退耦滤波应良好，如用电子滤波器分别作两个声道的前置低放电源，效果会好些。另外，使用屏蔽线时只用一端接地，并接于靠近本级相应元器件的接地端。（张国华）
问：自装一台高保真扩音机，末级功放电路采用集成块TDA2030，带一只20W喇叭都很响，也无失真现象。但工作时间一长，集成块就烧坏，换一只新的不久又出现上述现象。不知何故？如何解决？（安徽 吴明）

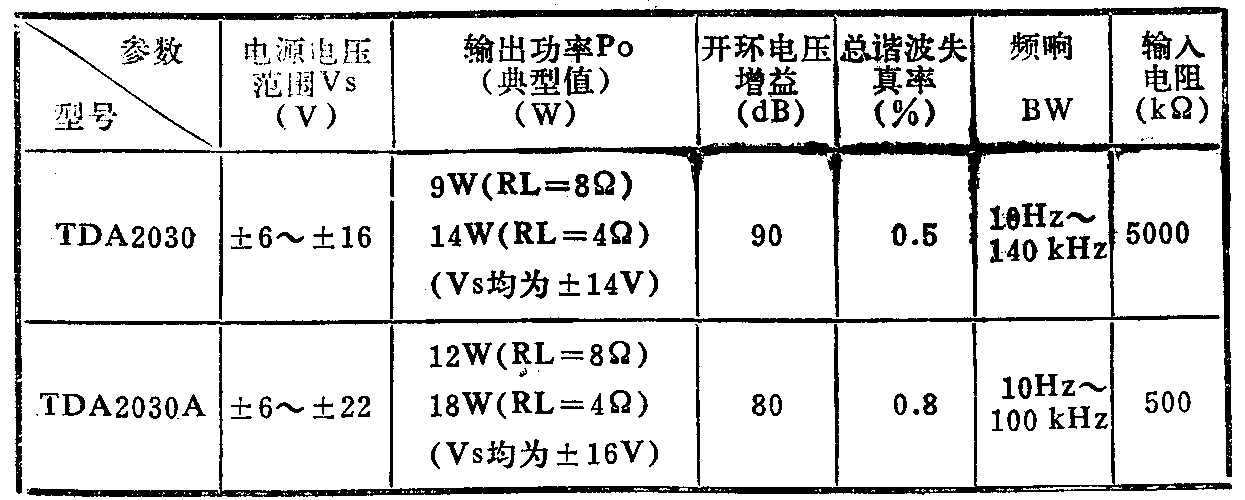

答：这种情况可能是你选用的集成块型号或电源电压不对造成的。例如，原电路图供电电压±22V，功放集成块应采用TDA2030A，而组装时采用的是TDA2030就会烧坏。因为这两种集成块虽然结构、排列脚完全相同，但其主要电气参数却不完全一样，如下页表所示。从表中看出TDA2030A的V\(_{s}\)和Po均比TDA2030大，因此用TDA2030A代替TDA2030是没有问题的，反之则会烧坏。如降低功率使用，将V\(_{s}\)降至±16V以下，用TDA2030就比较安全了。（梁怀斌）
问：一台康艺牌KTN－3732型37cm彩电，电源管2SC1875损坏，用2SD869代换后，能出图像，但输出电压偏高，为120V（应为105V），正待检测时，突然无光无声，检查为2SD869击穿，显像管灯丝被烧断，问是什么原因造成显像管损坏？
答：这是由于用2SD869代替2SC1875造成的。虽然2SD869在功率、耐压、集电极电流等主要硬性参数优于2SC1875，但是2SD869是专用行输出管，该管内含阻尼二极管和电阻，只适用于行输出电路。2SC1875是电源开关管，工作于高频开关状态，其作用是产生振荡及调整改变高频脉冲电压的脉冲宽度进而达到稳定输出直流电压的目的，对该管的要求是除了保证功率、电压、电流等基本参数符合要求，还要保证电流放大倍数要大、截止频率要高及开关特性要好。由于两种管子的结构不同，个别参数的差异，当用2SD869代替2SC1875工作在开关电源中，因前者内部存有二极管和电阻，这等于改变了电路结构，自然要造成输出电压的不准（如偏高）和波动，并可能在输出电压中叠加有不规则的高脉冲成分。由理论分析可知：电源电压（或电流）的微小波动将导致经行输出变压器变换后的脉冲电压的大幅度变化，而显像管灯丝电压正是从行输出变压器次级取得的，当瞬间的高电压加到显像管灯丝两端时，因灯丝电阻是定值，这时通过灯丝的电流必然增大，当超过灯丝所能承受的极限电流时，就造成了灯丝的熔断。
综上所述，用2SD869代替2SC1875是不行的，2SC1875可用BV508A、2SC3505、2SC1942等直接代用。（陈克军）
问：一台汤姆逊TFE5114DK型彩电，无光无声。测得V\(_{2}\)（13V）正常，V7（12V）输出约5V，V\(_{1}\)（90V）正常，V5（108V）约为85V。偶尔开机能出现正常的图像和伴音，有时甚至可连开4个小时左右。请问该如何检修？（航空部630所 安俊荣）
答：根据故障现象和电路原理分析，可排除电源部分故障。重点检查：①V\(_{7}\)的稳压元件1P61是否损坏（内阻过大）或由V7供电的负载是否过重使V\(_{7}\)电压过低。②查行输出变压器次级的V4（17.5V）。V\(_{6}\)（200V）是否正常，若无17.5V和200V，故障可能在行输出和行激励及行扫描集成块（TEA2026）部分，此部分故障的具体部分可通过测行输出管（BU508A）的V6的负压来判断。另外本机的主要特点之一：若108V和电源的供电电压相等，则说明行输出部分或自举升压部分的DL57、TL54、LL54等未工作，若只是自举升压电路不工作仅会出现有声无光或行幅变窄不会造成无声无光。③可重点查行扫描系统是否有虚焊部件。④查遥控开关管TR74，RP74是否特性不良，若其特性不良，也将会影响V\(_{7}\)（12V）的电压。（汤文贵）
问：一台夏普C－5405DK型直角平面彩电，合上电源开关，图像和伴音即正常出现，但无论按机上还是遥控发射器上的POWER键，均不能使电视机进入等待（准备）关机状态，电源指示灯始终发绿光。经查微处理器IC1002电源电压和复位电压均为5V，这是何故？（安徽 安海云等）
答：电视机不能进入等待状态，一般是主电源控制电路出故障所致。检修时，可先断开IC1002脚（电源控制信号输出端）外接的二极管D1011，随后测量IC1002电压。若此电压随按动POWER键而高（4.5V以上）低（0.5V以下）转换，说明IC1002之前的电路正常，应检查S1011及Q751控制级是否有故障。若无问题，一般是继电器RY750触点烧牢所致。如果IC1002电压始终为高，表明故障在IC1002之前的电路（含IC1002）但一般较少见（电路可参见本刊90.6．P．15）。（申沅）
问：一台莺歌145型14英寸黑白电视机，声像均无。但屏幕上有与正常电视机无信号时相同的噪点，旋转高频头，屏幕上有明显反应。不知是什么原因造成的，请问如何排除？
答：声像均无，故障可能出在天线输入回路、高频头以及公用通道上。首先应检查天线输入回路，看是否有脱焊及断线处。如有脱焊、断线处，可将其焊接好即可。实践证明，公用通道上出现问题，屏幕上是不会有与正常电视机无信号时相同噪点的，且旋转高频头屏幕上也不会有明显变化。据此，可以断定故障出在高频头内。常见的有高放管集电极开路；基极与发射极之间击穿；接在高放管基极上的抗干扰保护二极管击穿或反向电阻下降等。因为这两个元件常受外来强信号的冲击，损坏率较高，因此，在修理中应着重检查这两个元件及与之相关的器件。（邱慧远）
