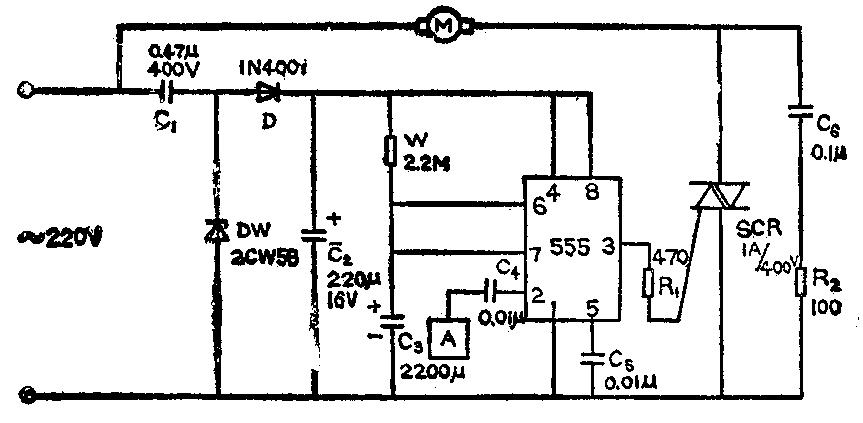

触模式定时器的电路如附图所示。555、C\(_{3}\)和W组成单稳态电路。平时，单稳态电路处于复位状态，555的③脚输出低电平，SCR因无触发电压而阻断，故电机不工作。当人的手指触摸金属片A时，人体上的感应信号加到555的②脚上于是触发器翻转，③脚输出高电平，SCR因得到触发电压而导通，电机开始工作。与此同时，直流电源通过W对C3充电，当C\(_{3}\)两端电压升到电源电压的2/3时，致使单稳态电路复位，③脚输出低电平，SCR阻断，电机停止工作。电容器充电这段时间，就是电风扇工作时间，其时间长短由W、C3的时间常数决定。R\(_{2}\)、C6组成吸收回路，用来保护SCR免遭过压而击穿。
定时器组装后，将电位器的整个旋转角分成5格，在所得到的6条刻度线上依次标上复位、15分、30分、45分、60分、75分、90分字格。只要组装正确，一般都能达到使用的要求。（陈金顺）
