间冷式电冰箱采用风冷式自动除霜，给用户带来不少方便，但同时它的耗电量比直冷式电冰箱要大一些，这也是用户十分关心的问题。我们设计的间冷式电冰箱节能器，经使用表明，可节电10％左右。
间冷式电冰箱（以万宝牌BYD155型间冷式电冰箱为例）采用定时化霜时间继电器，按电冰箱压缩机实际运行时进行累加，当压缩机运行8小时时（此定时器设计为8小时），继电器转换接通化霜加热器，同时切断压缩机工作电源，使冰箱蒸发器上的加热器开始化霜。通过实地观察，在夏季（如7月）每一次化霜完毕后，压缩机要工作3.5个小时，才能恢复到化霜之前的冷藏温度，这样给压缩机断续工作的时间积累只剩下4.5小时，因此化霜频率增高，耗电量增大。实验证明，适当地延长自动除霜的周期，减低化霜频率，即可达到节电的目的，也不影响一般用户冷藏食物的要求。

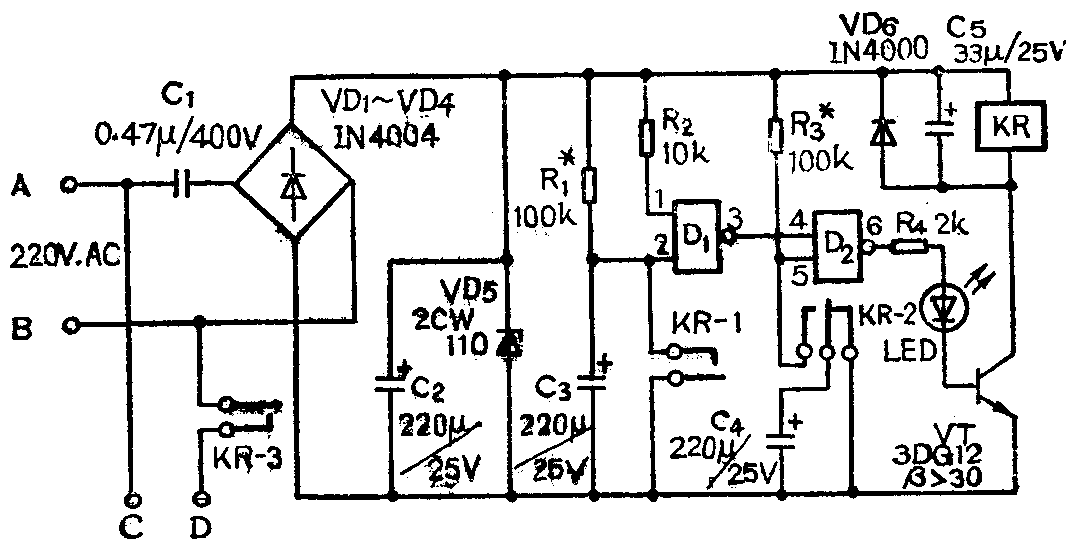

节电器的电原理图如图所示。电源接通后，经降压、整流、稳压、获得一组12V左右的直流电源。此时与门1的1端为高电位，2端暂为低电位，故3端为高电位，由于与门2的5端为高电位，所以6端为低电位。因此三极管截止，继电器不动作。随着时间的增长，C\(_{3}\)上的电位逐渐上升，当达到翻转电位时，与门2的6端输出高电位，三极管导通，继电器吸合。化霜定时器接通电源，开始工作。同时KR-1常开触点闭合，C\(_{3}\)放电，为下一次延时作好准备。与门1的2端转为低电位，由于1端不变，3端输出高电位。KR-2触点的转换，使与门2的5端为低电位，此时6端仍为高电位，三极管仍然导通。待时间继续增加，当C\(_{3}\)上的电位上升到与门1的翻转电位时，开始重复上述过程。这样继电器按所调定的时间继续工作，使化霜定时器按继电器的控制而工作。延长了化霜定时器的工作周期。
调整电阻R\(_{1}\)可改变化霜定时器停止工作的时间，调整R3可改变工作时间，其开停比为1：1或1.5：1，即可调整到使化霜定时器停止一分钟，再工作一分钟。应注意，不能使停止时间调得过长，以免使蒸发器表面的霜层的厚度加大，使制冷效率降低。（朱瑞芳）
