CW200是一种五端可调正压单片集成稳压器。输出电压范围为2.85V～36V，并连续可调。输出最大负载电流2A。这种稳压器使用方便，仅用2个外接取样电阻，就可以调整到所需要的输出电压值。其特点是稳压器芯片内部设有过流、过热保护和调整管安全工作区保护电路，使用安全可靠。用CW 200制作的稳压电源，具有较高的参数指标和稳压精度，这种稳压器不但可接成可调式稳压器，也可以接成固定电压输出的稳压器。

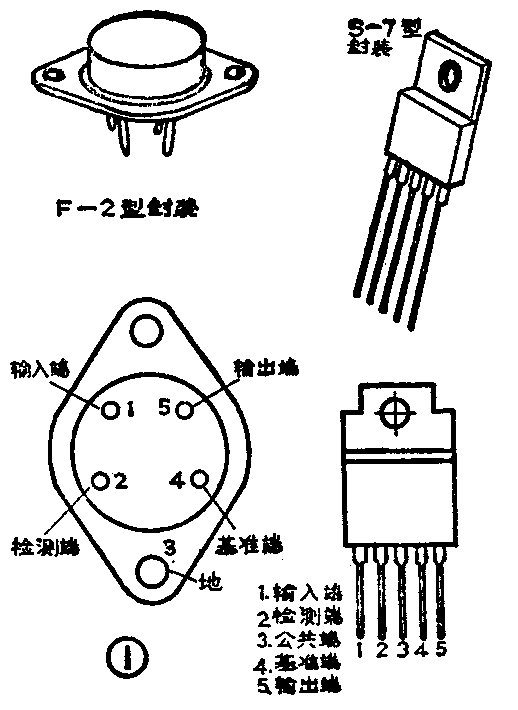

CW 200的外形有两种：一种为塑料封装，另一种为金属封装，详见图1。这种稳压器的主要电参数如下。1.最大输入输出压差（V\(_{I}\)～Vo）\(_{max}\)为40V；2.最小输入输出压差（VI-V\(_{o}\)）min为2V；3.电压调整率（SV）为0.05％／V；4.电流调整率（SI）为0.15％；5.纹波抑制比为60db，6.静态工作电流（Id）为4.4mA；7.最大输出电流（I\(_{o}\) max）为2A。
（一）基本应用

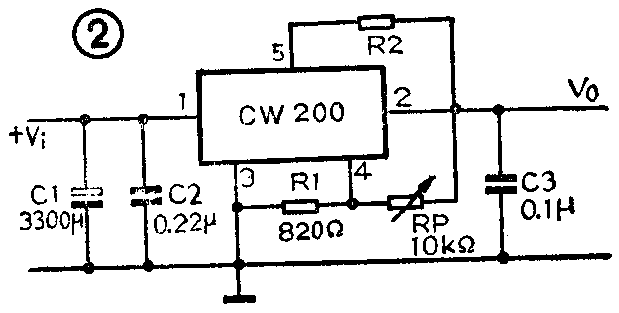

基本应用电路见图2。这个电路的输出电压由电阻R1与RP确定，调节RP的阻值，输出电压可以从2.85V～36V连续变化。R1的阻值一般取几百欧姆（图2中取820Ω），RP的值可由公式V\(_{o}\)=Vref（1+\(\frac{RP}{R1}\)）得到。其中V\(_{o}\)为电路的输出电压，Vref为电路4脚对地的基准电压，标准值为2.85V。电路的最大输出电流I\(_{o}\)由电阻R2确定Io=V\(_{5}\)-2;R2，其中V\(_{5}\)-2是稳压器5脚到2脚电流限制感应电压，标准值为0.45V。
CW 200它所以能够利用一只电阻来调节电路的最大输出电流，是由于稳压器内部含有一个比较器，当V\(_{5}\)-2达到0.45V左右时，比较器动作，它推动稳压器内部的一个晶体管，将调整管的基极电流吸取出一部分，这样器件的输出电流受到了限制。R2=0时，将是器件最大输出电流2A，图2中C1为滤波电容，C2、C3称消振电容，为防止器件自激所设。
（二）大电流稳压器

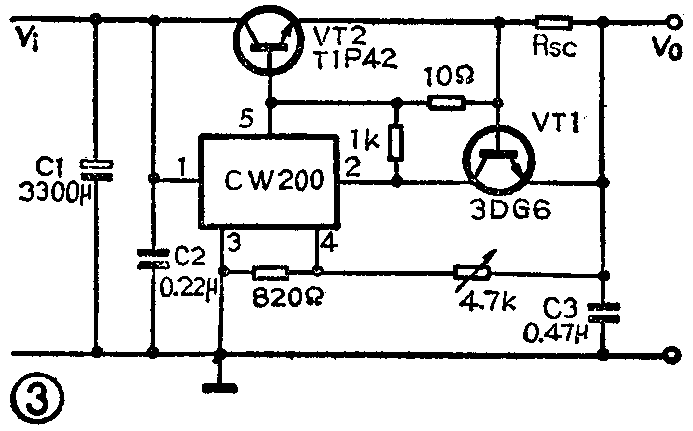

电路见图3，这个电路为CW 200扩展输出电流的一个例子。VT2是一支NPN型大功率扩流管，CW 200的5脚输出的电流做为VT2的基极注入电流，从而使这个电路具有5A以上的输出能力。晶体管VT1是作保护管使用，当扩流管VT2输出的电流流过取样电阻Rse时，产生电压降，当压降达到0.6V时，VT1导通，其集电极电流将从稳压器的5脚，通过1K电阻流入VT1的集电极内，这样将使V\(_{5}\)-2立即达到0.45V的标准值。CW 200由于内部限流保护比较器动作，输出电流受到限制，VT2的基极注入电流也受到限制，整个电路进入恒流保护状态，这时的输出电流Io=V\(_{BE1}\)/Rsc，而当R\(_{sc}\)取样电阻上的压降小于0.6V时，VT1不能导通，V5-2也达不到0.45V标准值，电路将正常工作。
（三）减流保护式稳压器

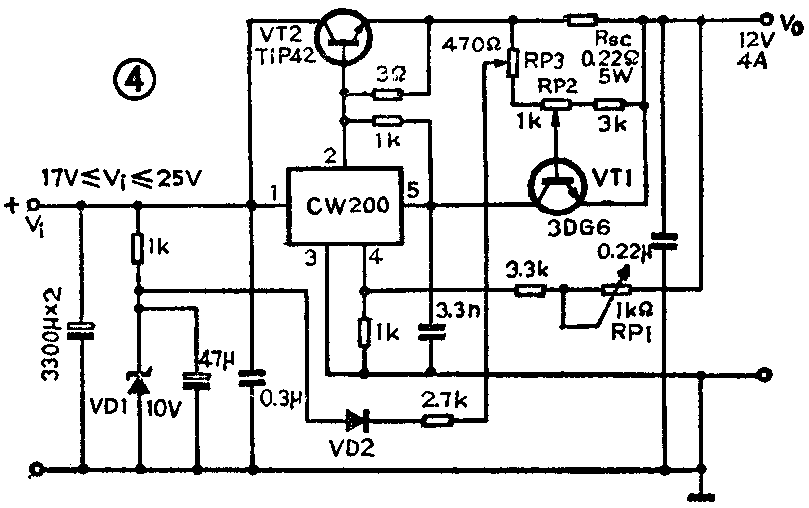

以上介绍的两种恒流保护式电路，由于在过流和短路时，输出电流只是被限制到一定值，输出电压下降，过流时间稍长些，功率管和CW 200仍有可能因功耗过大而损坏。图4所示为减流式大电流稳压器。它与图3电路的区别在于利用稳压二极管VD1对VT1产生影响：当超过额定值的输出电流流过取样电阻R\(_{sc}\)时，保护三极管VT1导通，V5-2将达到过流保护点0.45V，电路进入恒流保护状态，当输出电压下降到稳压二极管VD1的稳压值V\(_{D}\)（10V）以下时，VD1通过VD2、RP3、RP2向VT1的基极注入电流，促使输出电压Vo进一步下降，VD1将成为维持CW 200处于保护状态的主要因素，R\(_{sc}\)上的压降变为次要因素，从而起到了保护器件与功率管的作用。
图4电路中RP2用来微调限流点，RP3用来调整减流程度。
以上简要介绍了CW 200集成稳压器的三种基本用法。在使用该稳压器时，应注意加上足够大的散热片，散热片的瓦数按照P\(_{w}\) =Io（V\(_{i}\)－Vo）进行估算，其中I\(_{o}\)输出电流，Vi为输入电压，V\(_{o}\)为输出电压，Vi－V\(_{o}\)的值以5V～8V为宜。使用该稳压器时，输入输出的消振电容必须采用无感电容。(王允和 刘胜利)
