数码旋钮是一种用旋钮操作，输出数字量的装置。本文介绍的数码旋钮（电路）当顺时针旋转时，数据增大；逆时针旋转时，数据减小，从而达到用旋钮控制数字量的目的。

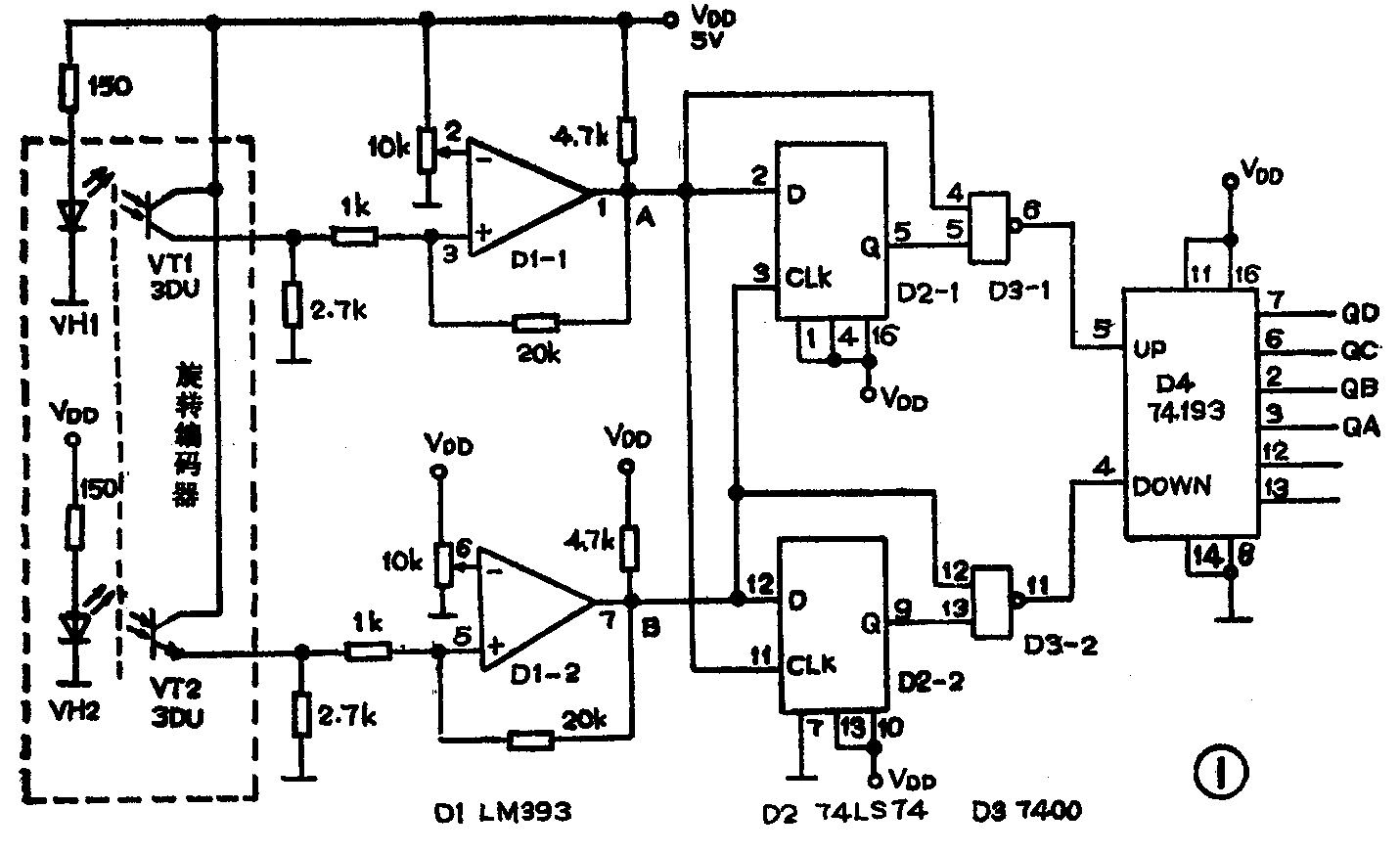

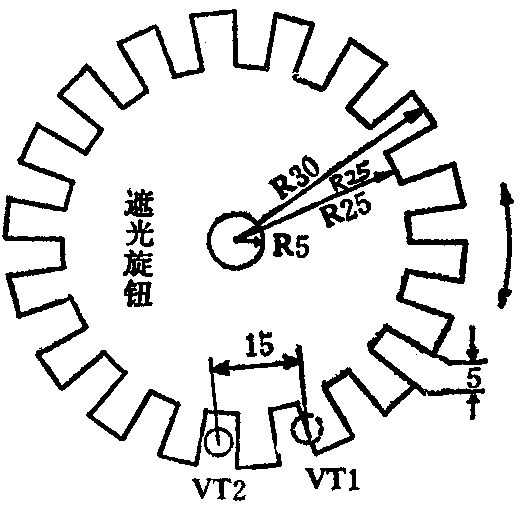

图1为数码旋钮的电路原理图，其中虚线框内为旋转编码器，该编码器的结构如图2所示。当遮光旋钮顺时针转动时，VT1产生的波形超前于VT2波形约90°；而当遮光旋钮逆时针旋转时， VT1波形则落后VT2波形约90°。经D1－1、D1－2整形后，在A、B点输出如图3（a）、（b）所示的两种波形。
当遮光旋钮顺时针旋转时，D2-1的CLK端（接B点）波形的上升沿处在D端（接A点）波形的高电平处，故此时Q端输出高电平。同样对D2－2，其D端接B点，CLK端接A点，CLK端波形的上升沿处在D端波形的低电平处，D2－2的Q端输出低电平。这样门D3－1打开，用来输出A点波形；门D3-2封死，输出高电平。此时，可逆计数器D4进行上升计数，输出数据增大，计数快慢与遮光旋钮旋转的速度成正比。同理，遮光旋钮逆时针旋转时，门D3－1封死，D3－2打开，D4进行下降计数。
选材和制作时了解下面内容是很有益处的：①VT1、VT2采用一般的3DU光敏三极管时，如光照特性较差，可适当提高发光二极管VH的亮度。②VH、VT也可分别采用红外发射、接收管。③遮光旋钮齿宽宜与光敏三极管接收窗直径大体相等，齿数在10～20之间。④ VT1与VT2产生波形的相位差不一定非90°不可，实际上在大于0°小于180°范围内均可。⑤编码器应封闭起来，免受外界干扰。
电路制好后需要整调两只电位器，使A、B两点波形的占空比为1∶1。（高伟建）
