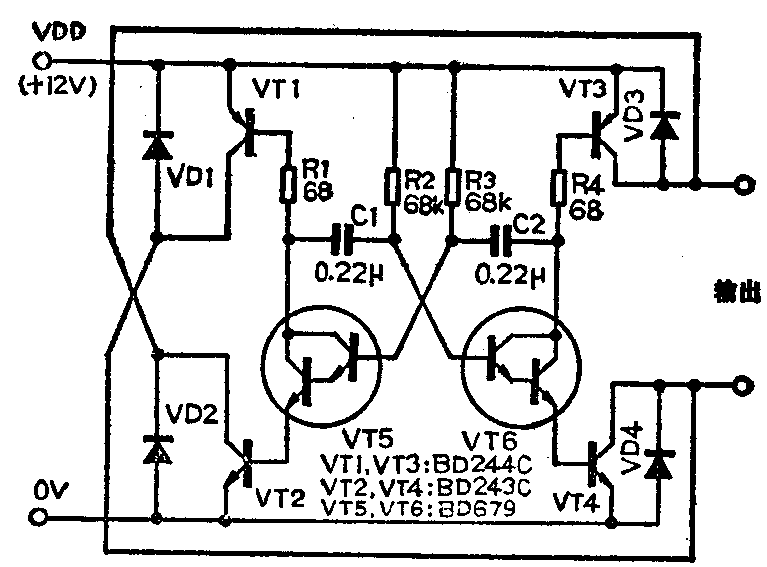

附图所示电路以其效率高驱动能力强而引人注目。它输出对称方波，其幅度随电源电压VDD而定。VT5、VT6、R2、R3、C1、C2等构成多谐振荡器用来推动4只输出三极管。输出电流I\(_{0}\)=β（VDD－1.4）／R1。当R1=R4=68Ω,VDD=12V，VT1～VT4的β=20时，I0高达3A。振荡频率f约为0.7／（R2C1）；当取R2=R3=68K，C1=C2=0.22μF时，f≈53Hz。该电路用途很多，其中之一是用作逆变器。当取VDD=14V，R1=R4=33Ω，则I\(_{0}\)≈6A，转换效率约为40％。在输出端连接一只9.5V、5A的电源变压器的次级绕组，在初级便可获得有效值约为240V的方波电压，可带动一只40W灯泡。该电路静态电流由R1和R4决定，R1=R4=68Ω时，静态电流约为0.3A。VD1～VD4用来防止带感性负载时可能击穿输出管。（李学海）
