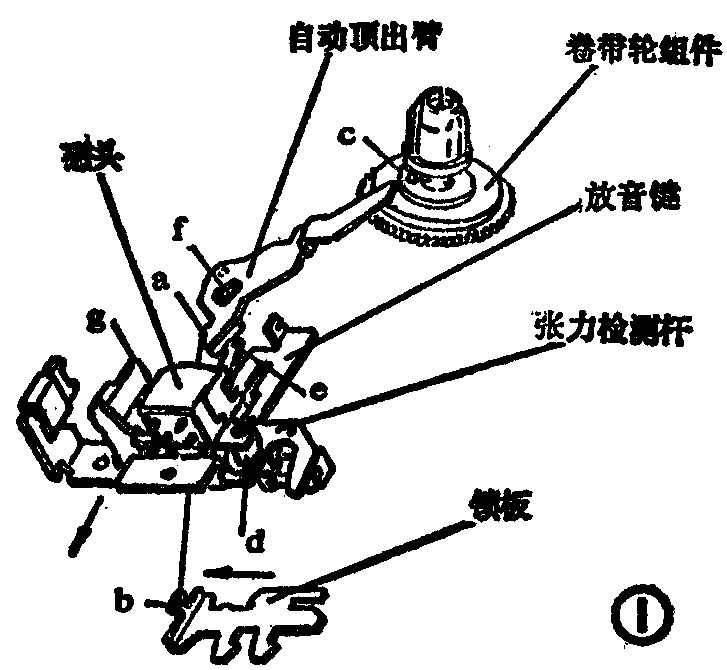

第一种自停机构如图1所示,它由张力检测杆、自动顶出臂和卷带轮组件等组成。张力检测杆和磁头一起装配在放音键上形成一个整体,其中张力检测杆可绕支点d灵活转动。当放音到终端时,磁带被卷带头绷紧,产生一个足够大的张紧力,后推张力检测杆的g部,迫使张力检测杆绕支点d逆时针转动,其e部则推动自动顶出臂的前端绕支点f下摆,碰上卷带轮的凸起部c。卷带轮组件如图2所示。此时,卷带头与卷带盘被磁带绷紧不再转动。马达传来的动力仍驱动卷带轮旋转,卷带轮组件内部通过毛毡发生相对滑动,凸出部c推动自动顶出臂沿着其f处的槽向下滑动足够的行程,其a部则推动锁板的b部,使锁板右移,解除放音键。该机构简单紧凑,重点是张力检测杆,如出现锈蚀或变形,则会导致其转动不灵活,使自停失效。

图1
图1 🔍原图 (727×670)
图2
图2 🔍原图 (404×596)

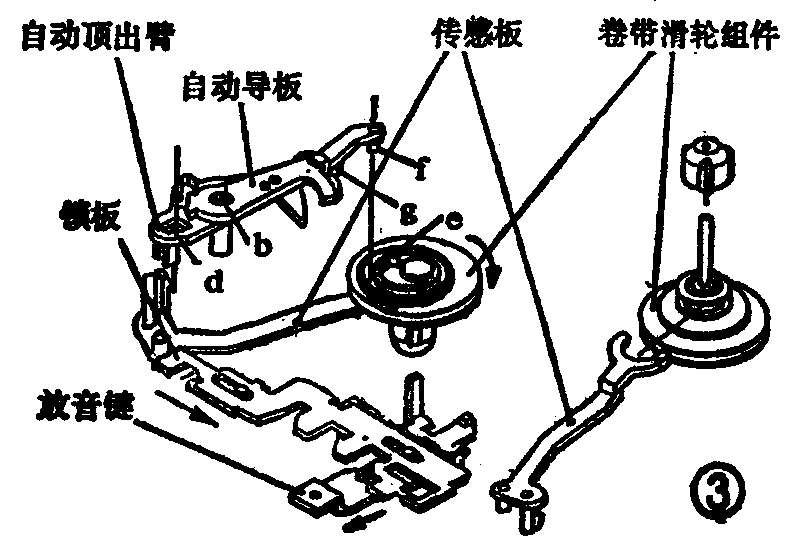

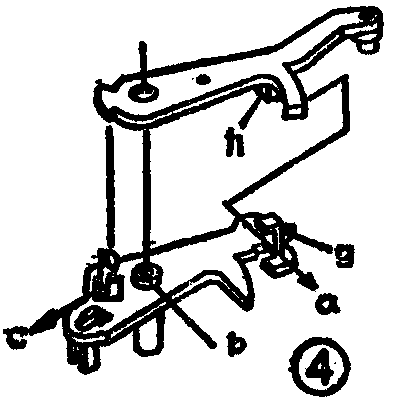

另一种自停机构如图3所示,它主要由传感板、自动顶出臂、自动导板和卷带滑轮组件等组成。其中卷带滑轮组件由卷带头和滑轮组件压合而成。自动导板和自动顶出臂卡合在一起后,可绕b轴在a、c两限位部内灵活转动,如图4所示。传感板的一端装配在自动顶出臂的d孔内,一端套在滑轮组件中圆盘的滑槽内。磁带放音时,卷带滑轮组件按图示方向转动,自动导板因滚子f沿着滑轮凸轮槽内的曲线运动,而绕支点b左右摆动。当自动导板向左运动时,其下面的挡块h带动自动顶出臂也向左摆动,而自动导杆向右运动时,却不能使自动顶出臂摆回,但此时卷带滑轮在转动,不断给套在圆盘槽内的传感板一个右推力,迫使自动顶出臂右转摆回,从而使滑轮上的推动柱e越过自动顶出臂的头部,却不碰上它。因此,放音状态时,自动顶出臂呈左右摆动的状态。

图3
图3 🔍原图 (793×553)
图4
图4 🔍原图 (393×410)

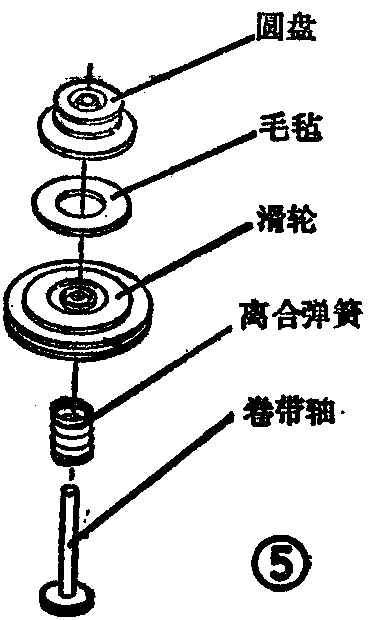

当磁带运行到终端,卷带头被磁带绷紧而不再转动,与卷带头压合在一起的卷带轴也停止转动。这时马达传来的动力仍使滑轮转动,滑轮组件内部通过毛毡发生摩擦滑动。同时由于与卷带轴压紧的圆盘也停止转动,给传感板的力随之消失,滑轮组件如图5所示。因而自动顶出臂被自动导板带向左侧而不再摆回,当滑轮转到下一圈时,滑轮上的推动柱e自然地碰上顶出臂的前端g部,旋转的滑轮推动自动顶出臂绕支点逆时针转过一定的角度,迫使与其连接在一起的传感板也跟着转动,推动锁板右移,从而解除放音键。该机构虽然较为复杂,但其自停稳定性却比前者可靠得多。(刘阳光)

图5
图5 🔍原图 (377×620)
