ORION牌18PS彩色电视机在国内的拥有量不大，它的行输出变压器损坏后很难找到同型号的来更换。笔者试用北京牌8306彩色电视机的行输出变压器进行代换，其质量基本上达到原机水平，经过一段时间的使用，效果良好。现将代换方法介绍如下。
1．可直接代换的绕组

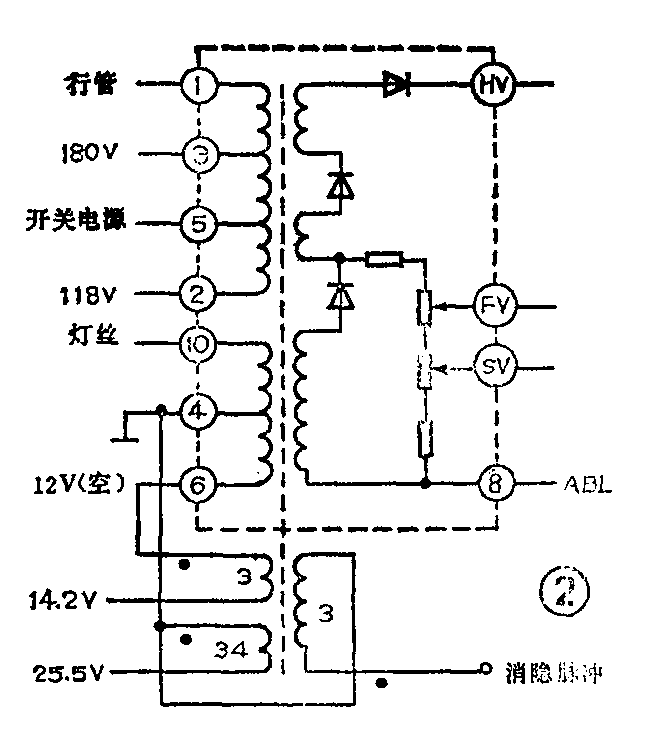

ORION牌18PS彩电的行输出变压器电路如图1所示，北京牌8306彩电的行输出变压器电路如图2虚线内所示，比较两图可发现，北京牌8306彩电行输出变压器的1、2、3、4、5、6、8、10脚可直接改接到原机相应的引脚线路上。
2．需要增加的绕组及制作
对照图1、图2发现北京牌彩电的行输出变压器缺少25.1V绕组和消隐脉冲绕组，另外还有一个12V绕组需要增加几圈以提高它的输出电压。下面介绍制作方法：首先在北京牌彩电的行输出变压器的磁芯上用聚酯薄膜包扎2～3层，然后在上面用单芯细塑料导线由变压器的引出脚起顺时针绕34圈，首端（图2中带点的端）接4脚，尾端作为场输出电路的25V电源。再用同样的导线由引出脚起顺时针起绕3圈，首端与6脚连接后空着不用，尾端作为14.2V的供电电源。再用同样的导线由引出脚起顺时针绕3圈，尾端接地（即4脚），首端作为消隐脉冲绕组。所增加的这3个绕组如图2中虚线外所示。
3.代换的行输出变压器的接线和固定
由于北京牌彩电的行输出变压器比原机上的行输出变压器的体积小，而且两者的引出脚的排列也不相同。为了不破坏原机的线路板，在固定安装新行输出变压器时，可采用附铜胶木板转换引出脚的方法将新的行输出变压器直接接到原机线路板上。具体方法：做一块比原行输出变压器底座略大一点的附铜胶木板，板上按原行输出变压器引出脚的间距钻孔，在这由许多小孔组成的圈内按新行输出变压器引脚的间距钻孔，然后用小刀或其它工具对附铜胶木板进行加工，使新行输出变压器的1、3、5、2、6、10、4、8脚分别与原行输出变压器的4、10、8、6、9、3、1脚相连接。新绕制的14.2V绕组尾端接原变压器的5脚，15.5V绕组尾端接7脚，消隐脉冲绕组首端接2脚。附铜板做好后，检查无误，焊上新的行输出变压器，并在附铜板的老变压器引脚孔上焊上引出脚，然后再将附铜板焊到原机上，这样整个代换工作基本完成。
4.通电后可能遇到的问题
通电后，应先进行测量，行输出电流应在400mA左右，低压供电电压应为14.2V左右，场输出供电电压应为25.5V左右，视放供电电压应为175～180V。如果视放供电电压在170V以下，且高压也略低，这时图像会偏大，处理的办法是适当减小行逆程电容，原机逆程电容用的是0.01μF，可减小用到0.007～0.008μF。如果出现回扫线，可调整加速极电位器。如果图像散焦，可调整聚焦电位器。如果色彩不好，可适当调整白平衡。（高纪成）
