CATV系统中如何共用一个天线插座？

共用天线系统（CATV系统）在我国城乡发展很快。使用共用天线系统收看电视节目，图像清晰、声音悦耳，深受广大用户欢迎。在共用天线系统中，每个用户家中一般只安装一个电视天线插座。但现在很多用户家中有两台以上的电视机，有的用户还希望能把录像机也接到共用天线插座上，来录制高质量的电视节目。

如何才能解决多台电视机共用一个天线插座这个问题呢？我们先介绍一点有关的知识。每个共用天线系统都要经过严格的设计、安装和调试。共用天线系统所用的天线插座有一定的技术要求：①天线插座的输出阻抗为75Ω。用户电视机、录像机的天线输入阻抗也是75Ω。这样阻抗才匹配而直接连接。②天线插座的输出电平，一般设计为75±5dB，而电视机的输入电平一般为57dB至83dB。因此能满足电视机正常接收。

目前，有的用户在市场上花几元钱买一个双孔电视插座，想解决两台电视机同时收看的问题，由于这种双孔电视插座不是CATV系统中专用器件，不仅阻抗不匹配造成信号衰减，而且插座内部既没有隔离、也没有分配电路，使用过程中，电视机之间在调台时也互相影响，收视效果不好，因此不宜提倡使用。有些用户想解决多部电视机收看问题而随意改装天线插座，或任意增加一些非系统专用器件，这样做都会使原已设计、调试好的系统遭到破坏，直接影响了自己和其它用户收看电视的效果。

合理的使用符合标准的共用天线器件，如：二分配器、三分配器、四分配器等，就可以解决多台电视机使用一个天线插座的矛盾。当然，在使用这些器件时，不得改变或损坏原已安装调试好的共用天线系统。在使用中，用户可根据自己的情况，选用二分配器、三分配器、四分配器等。

由附表可以看出，分配器的阻抗为75Ω，可直接与天线插座和电视机、录像机连接。分配器每一路输出相互隔离≥20dB，多台电视机共用一个分配器时，不会互相影响。分配器的输出路数不同，分配损耗也不一样，分配路数多，分配损耗也大。所以，应根据实际情况，尽可能选用分配路数少的分配器。如：二分配器、三分配器等。当然，在不影响收看效果的情况下，也可选用四分配器。下面举例说明分配器的使用方法。

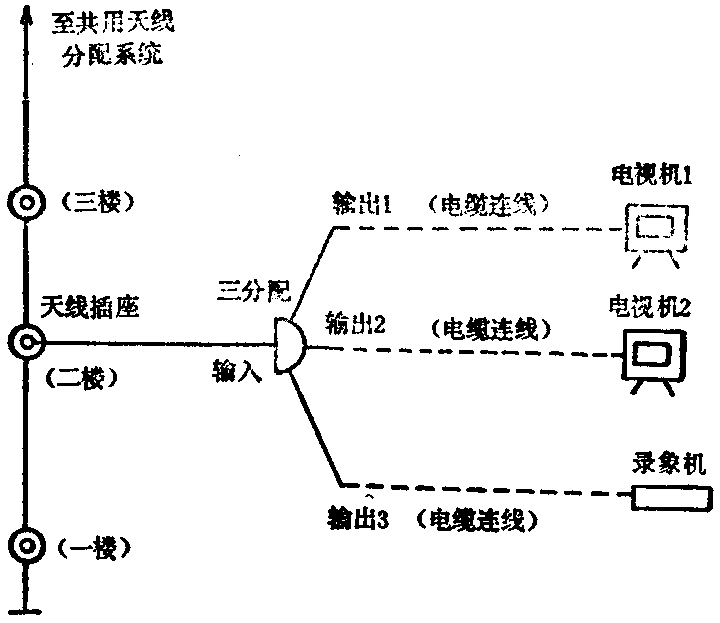

图中画出了两台电视机、一台录像机，通过三分配器共用一个天线插座的实际接线图。将三分配器的输入端与共用天线系统的天线插座用75Ω同轴电缆连接好，三分配器的三个输出端可分别用75Ω同轴电缆与电视机、录像机连接。这样，就可以收看了。

使用分配器可解决多台电视机共用一个天线插座的矛盾，但由于分配器本身以及同轴电缆都有损耗，所以，应尽量缩短分配器与电视机之间的连线，一般每一路电缆长度不超过15米。（李海军）
