信号源也叫作电台。在测向过程中，测向机接收天线所接收的信号就是由它发出的，信号源是运动员寻找的目标。

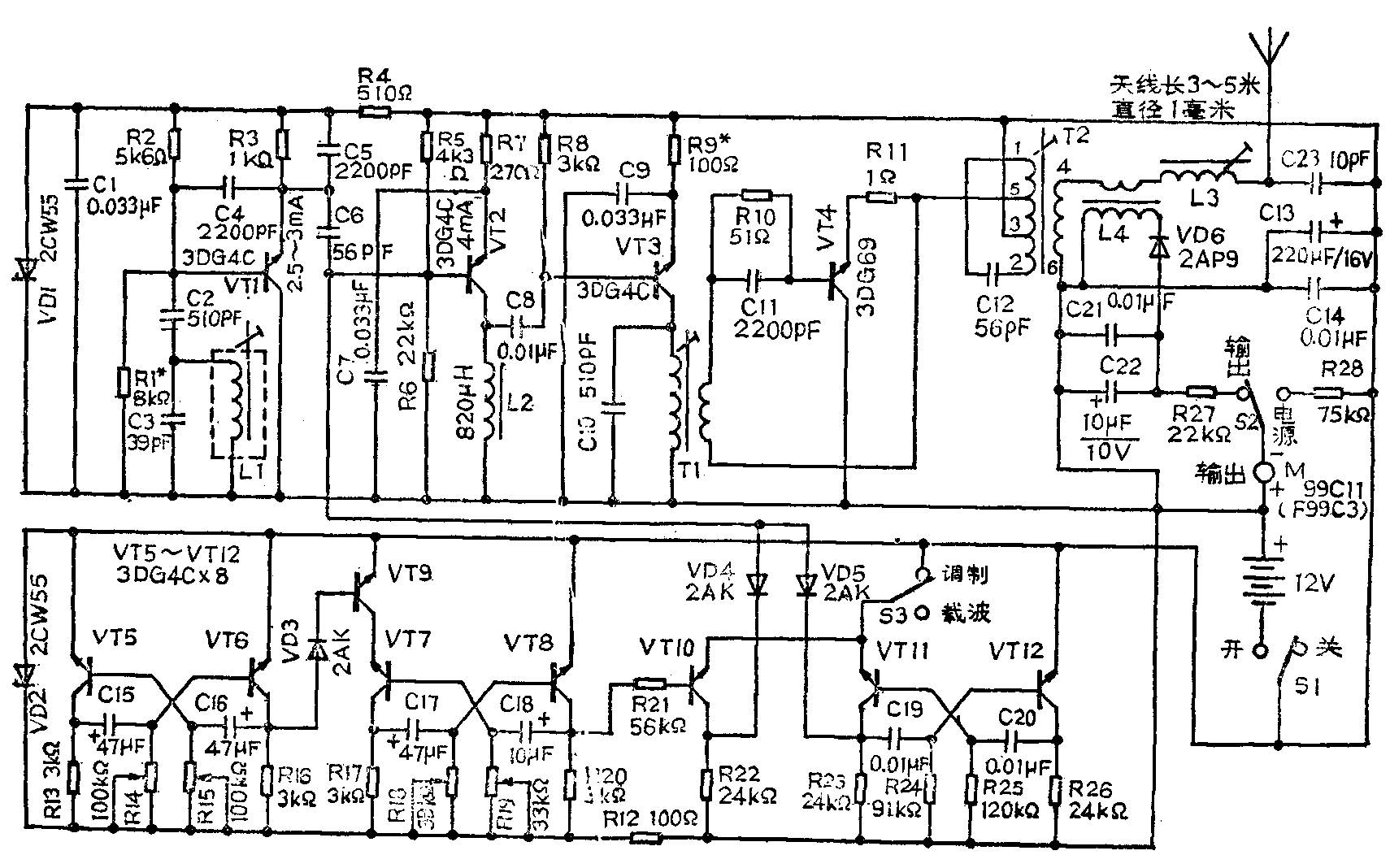

160米波段测向信号源一般分为高频部分、调制部分和控制部分，附图是HX160米波段测向信号源的电路原理图。限于篇幅，本文不对电路原理作介绍。下面介绍160米波段信号源的使用方法和维护要点。
信号源的使用方法
将8节1号电池或13.5V单元电池装入机内，接上天线和地线。为保证信号发射距离，天线应垂直于地面架设，长度最好在5米左右，天线直径至少为1毫米。地线要插入湿泥土中。
完成上述准备工作后，将开关S1拨到“开”位置，接通电源，开关S2拨到“输出”位置，开关S3拨到“载波”位置。此时表头指针应有摆动，调节调谐旋钮，使表头指针达到最大指示，然后将开关S3再拨到“调制”位置，信号源即进入正常工作状态。
信号源的维护
（1）电池安装时，注意不能接错极性或短路，使用1.35伏单元电池应特别注意，否则会烧坏管子。
（2）电池用完后应及时更换。长期不用应将电池取出，以防电池变质而腐蚀机器。
（3）阴雨天使用时，要注意防雨、防潮。
（4）使用时防止太阳直接照射。
（5）天线未接好，不能打开电源开关，否则易损坏管子。
160米波段测向信号源的检修
（1）检修前的准备：
检修前首先要熟悉电路原理图和印刷线路板图。准备好天线、地线、12伏直流电源、万用表及一部能正常收测的160米波段测向机。
（2）初步检查：
检查待修机器的外观及内部各部分之间的连接线，更换或配齐缺损的接线柱、开关、导线等。先不接电源，用万用表R×1千欧档测其正负极之间的电阻。打开电源开关后阻值应在6千欧以上。如果电阻极小，则需检查电源线各处有无短路和电池漏液，C13、C14、C23是否短路，正常后再进行下一步检修。
（3）通电检查：
接上天线、地线及电源，“调制载波”开关S2置于“电源”位，S1置“开”位，表头指针应偏向右侧。如无指示，除用万用表检查电源是否接通外，还应检查表头内部是否断线。正常后，将S2拨到“输出”位，这时表头应有所指示，转动调谐旋钮，指针指示应有变化；如无指示，故障发生在高频部分。当有指示时，再把开关S3拨向“调制”位，即可正常工作。如果此时不正常，说明故障发生在调制编码部分。
（4）调制编码部分检修：
调制部分的故障：
常见的故障现象是测向机可听到信号源发射出来的“卟卟”声，但无音频调制。用万用表测VT12和VT11的集电极电压VC，两者应近似等于二分一电源电电压。如果一只管VC为零，另一只管的为电源电压，应怀疑后者已损坏。
编码部分常见故障：
发“长划”时耳机里测听到连续的音频信号。原因可能是VD2、VD3、VT5开路，VT6击穿，VT9或VT7开路等。引起VD2烧坏的原因之一是这部分没有设计高频旁路电容，在调整高频部分时，该部分感应到高频信号而致。为避免VD2被高频信号击穿而损坏，可在VD两端并接一只0.01～0.047微法的瓷介电容。
电码不对（只有划或点）或不发。检查R13和R16上的电压，其值均应在0～7伏之间大幅度摆动。如异常，应怀疑VT5或VT6损坏。同理进一步测R17和R20上的电压。
根据经验，自激多谐振荡器中一只管子处于导通状态而不翻转，往往是另一只管子开路而致。如果在三极管基极测到负电位，则往往是该管发射极开路所致。这一部分没有高频旁路电容也是引起三极管损坏的原因之一。
（5）输出部分常见故障：
无输出：
首先检查电源是否接通，电池或电源开关接触是否良好。如电源部分正常，再检查各级的直流工作点是否正常。有条件时可用示波器从主振级开始逐级检查，查到哪一级无输出，则故障就出在哪一级。若在主振级，应首先检查稳压供电部分。如此部分正常，则断开缓冲级，孤立出主振级进行检查。如有输出则故障可能出在缓冲级。在无示波器的情况下，则可用测向机靠近信号源接收主振级辐射信号的方法检查。如能听到微弱的信号，则故障不在主振级；如听不到，表示主振级不工作。另外还可用金属物体从功放级往前逐级触碰各级输入端，听测向机有无逐级增大的“喀喀”声，以判断故障出在哪一级。
输出小：
先检查电池电压是否太低。若正常，再检查各级输出情况。一般来说，此故障往往出在主振级之后，可用示波器从缓冲级开始检查，输出是否逐级增大。若无示波器，则可以从功放级开始检查，看功放级的工作电压是否正常，功放管有无问题，高频输出变压器有否开路等。（任德祥）
