扬声器箱的制作

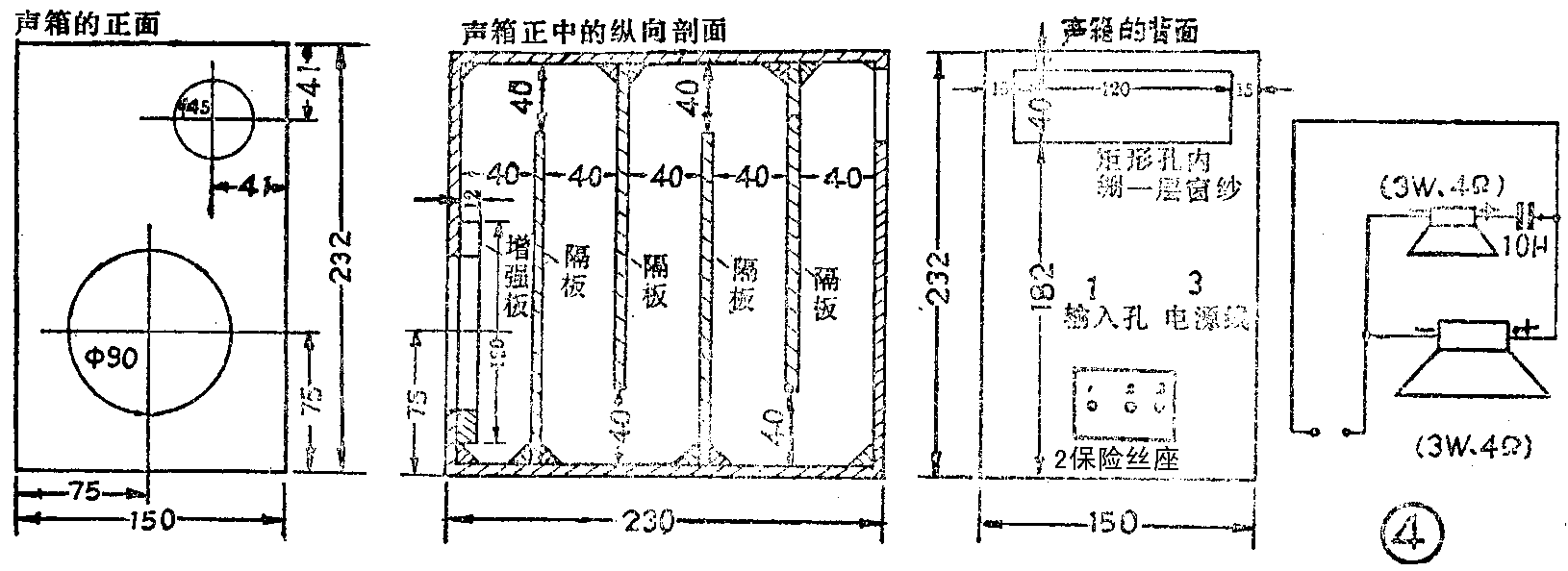

扬声器箱可制成书架型，采用迷宫式设计如图4（左），板厚5mm，箱内贴一层灯芯绒布，扬声器从外部安装在面板上，扬声器接线如图4（右）。接续器输入端可用与莲花插头配套的输入插孔。输入线应该用屏蔽线，以免感应交流声，保险丝也可装在音箱背面。220V交流电源线也可以从背后引出。保险丝座、输入插孔与交流电源引出线绝缘橡皮圈孔板均可装在一块大小合适的环氧树脂板上，再装在声箱的后面板上。

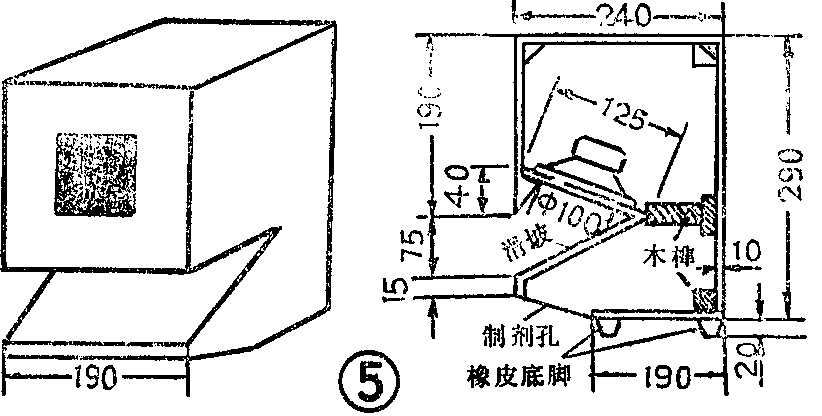

图5是另一种0.5—1W功率接续器用的音箱，它采用5英寸扬声器做放声元件。声箱箱体可采用厚10mm的胶合板制作，四角做榫并涂以聚醋酸乙烯合成乳胶。

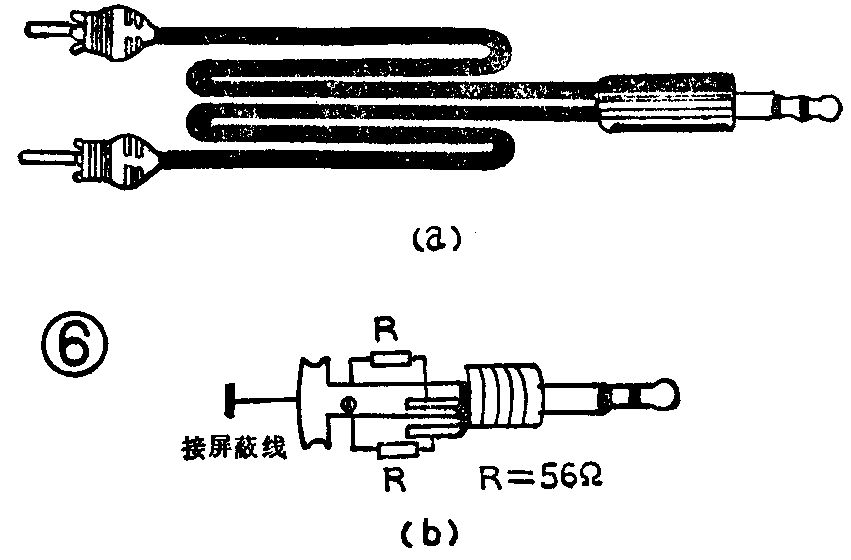

图6是放音机与功率接续器之间相连的信号线，小型三芯插头插入放音机耳机插孔，两个针型插头插入左、右通道的功率放大器输入端，接线可用两根1.5米长的屏蔽线制成，三芯插头中应焊入两个56Ω电阻，见图6（b），以作放音机的输出负载之用。

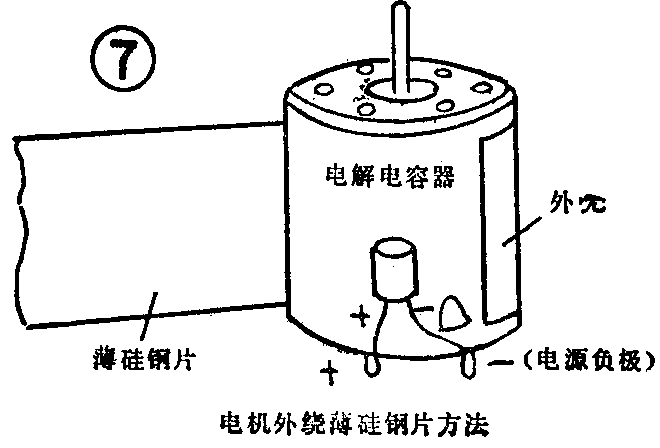

单放机配接功率接续器的主要内容就讲这些，但有一些问题与放音质量有关也应引起注意。如单放机的电机噪音问题；由于功率的增加，原先用耳机听时噪音不显得突出。可能用音箱扩音时会变得令人心烦，这大致可以用下列几种方法解决：①对有些机型如百灵BX—231、232、222、224与江峡牌的一些机型，由于其电机磁屏蔽不良，可用一片厚0.1mm宽10mm的硅钢片在电机外紧绕2圈，见图7所示。再用胶水纸粘紧，并在电机两端按极性并联一个100μ电解电容则可解决。②可将电极电源的引出线从原来印板的磁头放大器附近电源处断开，改为屏蔽线而直接从电池盒两端直接引到电动机的两端并远离磁头放大器，③磁头引线采用双芯屏蔽线。

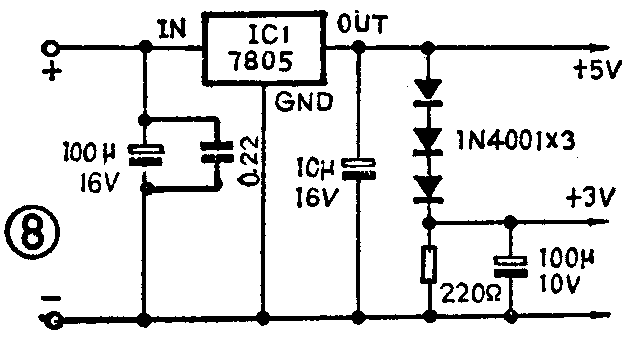

对于已使用了交流电源的功率接续器，如果放音机电源再另外用一个，这样就显得不合算。不如将接续器中的正负电源引出，加至图8的电源电路上，这样引出给单放机供电的直流电源可进一步减小电源的纹波干扰，收到良好的放声效果。电源有两个电压输出端可供选择，如用4.5V的，则可将5V端直接送入。（张国华）
