这是一个很有趣的实用小电路，它没有开关，只有两个触摸电极OPEN和OFF，当触摸一下OPEN时，小灯泡就被点亮了，停止触摸OPEN极，小灯泡依然保持在亮的状态，而当触摸一下OFF时，小灯泡则立即熄灭，可见这是一个无触点的触摸开关式小电灯电路。OPEN是“开”，OFF是“关”，全部电路虽然简单，它却能稳定可靠的工作，输出电流可达1A以上，可以同时驱动很多小灯泡工作。

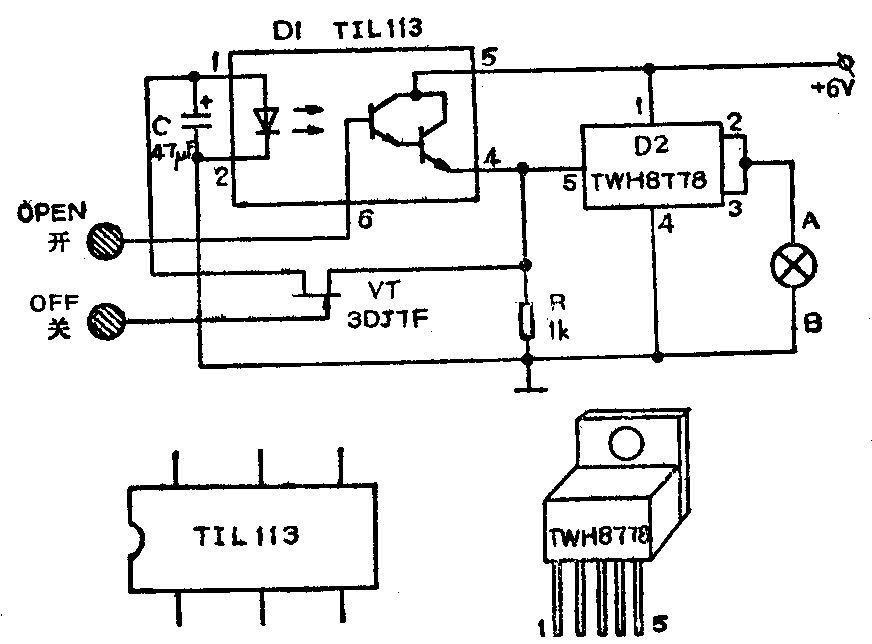

工作原理 电路如图1所示，D1为一只复合管输出型光电耦合器，在这里接成了可自锁的射极输出器电路。D2为一只大电流开关集成电路，其触发端接至D1的发射极，当接通电源后未触摸OPEN时；电路处于静止状态，此时静态电流极小，用万用表实测，静态电流≤3μA。当触摸OPEN（也就是D1内复合管的基极）时，由于D1内复合管放大倍数较大，人体感应的交流信号将使D1内复合管导通，则在R上产生的电压加至D2的触发极，使D2电子开关闭合，小灯泡得电亮。与此同时，由于OFF未被触摸，场效应管VT的源漏极间电阻很小，D1内复合管的导通促使D1内发光管亮，而该发光管亮时，又维持了D1内复合管的导通。由此形成了正反馈，故停止触摸OPEN后，电路仍保持在小电灯亮的状态不变。此后如果不触摸OFF极，电路就将一直保持此状态。当需要熄灭小电灯时，只要触摸一下OFF，则场效应管源漏极间电阻会立即变大，使D1内的发光管熄灭，致使D1内复合管截止，则射极输出电位变低，使D2电子开关关断，小灯泡熄灭。当再次触摸OPEN和OFF时，电路会重复以上工作过程，从而本电路完成触摸开灯和触摸关灯的功能。如果将晶体管收音机接在小灯泡两端（A点接收音机电源正极，B点接负极），则此电路就成了可控制收音机开闭的触摸开关了。同理，用此电路还可控制其它直流低压电器或电动玩具的工作，因此，本电路具有很大的实用价值。
元件选择 VT用3DJ7F结型场效应管，D1为TIL113复合管输出型光电耦合器，D2为TWH8778型大电流开关集成电路。小灯泡选用工作电压为4.5V～6V，电流为100～300mA的均可。触摸电极OPEN和OFF可分别使用φ为1.5cm的敷铜板的边角料加工制做。本电路结构简单，无需调试即可正常工作。在使用时需注意连接OPEN和OFF的引线应尽量短些，如需较长的引线时，则应采用屏蔽线连接，以防止电路受干扰影响引起误动作。（张继辉）
