本文介绍的ATARI(爱特)牌脉宽调制稳压电源(亦称开关电源),能够输出+5V(3A),±12V(30mA)三组稳定的直流电压,输出电流大、体积小、重量轻,适于在小型微机系统(如单板机、单片机)、自动化仪器仪表中用作小功率电源。

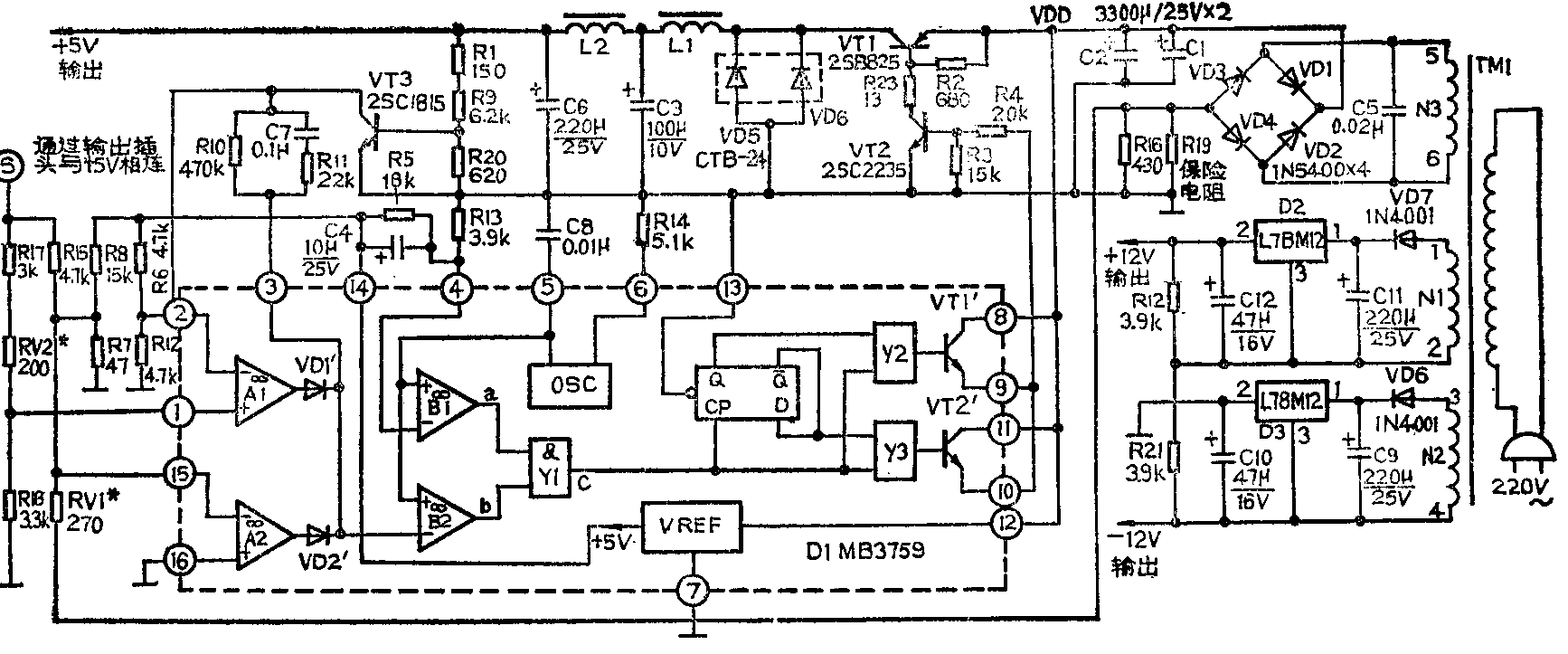

该开关电源的电路原理图如附图所示,电路+5V部分采用了日本富士通产开关电源专用脉宽调制(PWM)集成电路MB3759,外围元器件少,便于检修。±12V部分没有经脉宽调制处理,直接由三端稳压器输出,这在大多数应用场合是可以满足要求的。

图1
图1 🔍原图 (1734×723)

电路工作过程简述

220V交流电经变压器TM1降压后,N3绕组输出的交流电经VD1~VD4全桥整流后,由C1、C2滤波,加于开关调整管VT1的发射极e。开关调整管的基极受脉宽调制集成电路控制,处于导通、截止的开关工作状态。集电极C输出方波脉冲,该脉冲经二极管VD5、储能元件L1、C3等组成的储能电路变换。在VT1导通期间,因L1两端电压的极性为左负右正,VD5处于反偏截止,L1中流过的电流是线性增大的。此电流先向负载输送电流,此时电流较小,需C3对负载放电来补充;当满足了负载电流的需要后,开始对C3进行充电。在此期间,L1逐渐积累磁能。在VT1截止期间,因L1上极性反转为左正右负,VD5导通,先前存储在L1中的磁能开始转换成电流而释放。此电流继续为负载提供电流,并向C3充电。这样C3两端得到的脉冲直流电压经C3、L2、C6组成的LCπ型滤波器滤波,给负载提供一个稳定的直流电压。

脉宽调制电器介绍

脉宽调制集成电路是开关电源的核心,开关管VT1的导通和截止是由脉宽调制集成电路MB3759控制的。MB3759的内部功能框图如电路图中的虚线框内所示。它主要由误差放大器A1及A2、脉宽比较器B1及B2、锯齿波振荡器OSC、D触发器、与门、驱动输出管VT1′及VT2′、基准电压源VREF等组成。下面分别介绍脉宽调制、自动稳压、过压保护、过流保护电路的工作原理。

1.MB3759脉宽调制原理:

电源VDD加到MB3759的电源端12脚后,在基准电源输出端14脚输出+5V的基准参考电位。该电压经R6与R12、R5与R13分压后,分别为误差放大器A1的反相端(2脚)和比较器B1的死区时间控制端(4脚)提供基准电位。A2的同相端(16脚)接地,基准电位为0。另外,S点(通过电源输出插头与+5V连通)经R17、RV2分压,为A1的同相端(1脚)提供取样电位。A2的反相端(15脚)经RV1接于全桥整流输出的负端,作为过流取样。

误差放大器A1及A2的输出经VD1、VD2组成的“或门”,加于比较器B2的反相端。同时,由5脚、6脚外接的定时元件C8(作CT用)、R14(作RT用)与内部振荡器组成的锯齿波振荡器输出频率为fosc≈1/(RT·CT)≈20kHz的锯齿波,通过5脚加于B1、B2的同相端。在两个比较器中进行比较后,从a端和b端输出矩形脉冲电位。在正常情况下,a端输出的矩形脉冲很宽,而b端的较窄。因此,与门Y1输出端C的波形与b端相同,该信号送到触发器的CP端。由于输出状态控制端13脚接地,Q和Q-被强迫同时输出高电平。这时,VT1′、VT2′工作在单端式并联状态,工作频率约20kHz。

2.+5V输出的自动稳压原理:

当由于某种原因致使+5V输出幅值有所上升时,这一幅值增大的反馈信号经R17、RV2、R18取样,加于A1的同相端(1脚),使该端电位升高,其输出电位亦升高,经脉宽比较器B2的比较后,输出端b的脉宽将变窄,C点脉宽变窄,VT1′、VT2′输出脉宽也变窄,VT1导通周期变小,输出电压下降;反之,若+5V输出电位有所下降,通过同样的反馈控制过程,输出电压回升,达到稳定输出电压的目的。

3.过压保护电路:

过压保护电路由VT3、R1、R9、R20及D1内部的A1等组成。

正常工作时,取样放大管VT3的be结从R20取得的电压约为0.44V,此电压不足以使VT3导通,此时对D1的工作无影响。当+5V输出电压因某种原因升高到6V以上时,VT3将从截止转为导通,A1的2脚电位下降,b端输出低电位,与门Y1、Y2、Y3均输出低电位,VT1′、VT2′截止无脉冲输出,此时无输出电压。

4.过流保护电路:

过流保护电路由RV1、R7、R19及D1内部的A2等组成。

正常工作时,A2的过流取样端15脚的电位决定于R15与R7的分压值,此值约为+0.05V,VD2′不会导通。当+5V输出电压因某种原因而处于过流(≥3A)输出状态时,流过取样电阻R19(亦可称保险电阻,限值为0.1~0.3Ω)的电流增大,其压降(上负下正)增大,经R7,RV1分压,加于A2的15脚的将是一个负电位,A2输出高电位,使D1输出的调制脉冲宽度变到最窄的程度,+5V输出电压下降。当过流严重时,R19会被烧毁造成开路,R16取代了R19,致使15脚的负电位进一步下降,原+5V输出电压降至零,起到了过流保护的作用。(王有志)
