问：一台声宝17P—23M型黑白电视机，光栅暗淡，图像、伴音正常，经检查自举升压过高，使电源推动管Q902的V\(_{c}\)（17.8V）、Vb（12.8V）、V\(_{e}\)（12.2V）变成：Vc为22V、V\(_{b}\)为16.3V、Ve为15.8V，又测行振荡管Q701的V\(_{c}\)（2.3V）、Vb（10.3V）、V\(_{e}\)（10.5V）变成Vc为3.3V、V\(_{b}\)为13.3V、Ve为13.3V，行激励管和行输出管的各极对地电压也偏高。查行电路各元件均正常。请问这是何原因如何解决？（广州市 何付）
答：根据所测电压数据及电路分析，自举升压过高是由于稳压电源的调整管Q903的V\(_{e}\)输出电压偏高引起的。此机的调整管Ve的输出电压正常时为11.5V。行振荡管的V\(_{e}\)电压与整机的工作电压（＋B）近似相等，而现在实测行振管的Ve为13.3V，说明整机的工作电压（＋B）也近似为13.3V左右。
本机的显像管灯丝电压直接由调整管的V\(_{e}\)（＋B）供给，使灯丝电压长期在较高的电压下工作，从而使显像管过早老化，光栅暗淡则是此原因引起的。
解决方法：①将稳压电源的（＋B）调（或修）至正常值，换新显像管。②继续用原来显像管，用提高灯丝电压或加速极电压的方法提高亮度。（汤文贵）
问：一台康佳牌T920A型彩色电视机，图像正常，伴音失去控制，经检修发现是中央处理器MN15245内部伴音控制电路损坏。由于MN15245在市场上不易购得，且价格较高。请问有什么应急修理办法吗？
答：该机采用电子控制伴音，当中央处理器的伴音控制电路损坏后，其电平信号失去控制，开关管T201的导通或截止状态也失去控制，从而无法改变TA7680的①脚电压。电子音量控制器不能正常工作，造成伴音失控故障。
将电子控制改为人工手动调节，其效果一样。具体作法是：将开关管T201基极电阻R202从MN15245的上焊开，接到外加的电位器（用WH5型470kΩ电位器）中心抽头上，电位器的两端头分别用导线接到IC101（TA7680）的和地线上，即可实现手动调节。为防止感应信号干扰电视机的伴音，电位器的引线应采用屏蔽线，且在中心抽头与地线间加接一只4.7μF的电容器。找合适的位置打孔，将电位器固定上即可。（王文彬）
问：一台日立VT－340录像机接通电源，插入一盒录像带，多功能显示窗落带标志闪亮一下，带盒立即被弹出，不知是什么原因？请问怎样排除？
答：插入带盒瞬间，多功能显示窗落带标志闪亮一下带盒立即被弹出，说明带盒插入机构和系统控制电路基本正常，问题在于带盒内部，原因是该带盒内前导带白色带基太长。遇到这种情况，可以取出带盒，用一支十字螺丝刀伸入带盒内盘芯锁定孔解除锁定机构，然后用手转动卷带盘，让磁带卷绕1～2圈后再插入录像机带仓，机器就能正常工作。（黄福森）
问：电源集成块STR6020内部调整管发生了短路性损坏后，能否用外加元件的方法将其修复利用？
答：电源集成块STR6020在好几种型号的日立牌和环宇牌彩电中都使用，如果它的内部调整管出现短路性损坏，是可用外加元件的办法将其修复的。具体办法是：在集成块两侧用作固定用的两孔的中心用笔画一直线相连（见图，塑封向上），再定出直线上两孔之间的中点，然后在这中点的立方3mm处用钻钻一个φ6mm的孔，深度大约刚钻到背后的金属散热板上，但不钻穿。钻孔的目的是将已短路了的调整管挖去。这时再用万能表测1与2脚、1与4脚、2与4脚的正反向电阻值，阻值是无穷大时便可。如果阻值不是无穷大，就再钻深一点。STR6020的内部结构可参考1990年第3期《无线电》问与答。找一只参数与2SC1942、BU208等相同的大功率管，并将其c极b极、e极分别接到集成块的1、2、4脚上便可。外加的调整管要注意散热。调整管最好是用塑封管，因为塑封管体积小，可将其装在原集成块的上部，不需另加散热板。（宋梅鹰）
问：在维修彩电时曾参阅一些刊物和资料，发现电源厚膜集成电路STR450／451／454／456的B、E、C、G脚在有些图纸上标注各不相同，因而换管时发生困难，不知如何解决？
答：所述情况确实较常见。这几种厚膜电路均采用4脚（外壳为1脚）金属圆壳封装结构，其①、②、③、④脚分别为C、E、G、B脚，C、E、G、B脚标注主要依据厚膜块内的大功率开关管的ceb三个极与集成块引脚间的连接关系，比如e极与②脚连接，则②脚便是E脚等。G脚是厚膜块的取样端。有些资料中将E、B或C、E等脚标错，按此连接会使开关电源不工作或引起烧管故障。《无线电》1989年第9期第43页上的图2有这几种厚膜集成块的正确电路及外形。可供连接时参考。（轶奇）
问：一台蝴蝶牌SL7000B双卡立体声收录机在录制调频广播节目时，扬声器中出现“吱吱”噪声，不知如何消除？此机电视外壳对地有电压，如何接地屏蔽？
答：在收录调频广播节目时，由于电机运转，电刷与转换器（整流子）接触会产生电火花。该电火花是一种电磁波，会被收音机的输入回路接收，另外也会从电源供电电路里串到收音部分的电源引起干扰。消除方法如下：1．检查录音机机芯与印制板之间接地螺钉是否松动。2．电机外壳与印制板接地点串入一只0.01μF～0.1μF的电容，电容一端接电机外壳，另一端试着接印制板各接地点，直至干扰噪声最小。3．在电机供电电源电路里串接一只100μH电感和对地并接一只10μF电解电容器做成的r型LC滤波网络作为消噪电路试之。4．在收音部分供电电路接入一个RC退耦电路，电容C可使用10μF电解与原0.01μF瓷片电容并联。（彭贤礼）
问：一台“爱特”牌台式组合机，复制后的磁带放音音轻，欲提高音量，如何改动电路？（陕西 汪全）
答：录音时，信号通过功能转换开关送入录音输入电路，经录音输出电路适当提高信号功率，然后与从偏磁振荡器中送来的超音频偏磁信号同时送入录放磁头，对磁带进行录音。由此可见，如果录音机使用日久引起录音音轻，可以从偏磁电路和录音电路检查入手：①偏磁电阻R\(_{187}\)、R188（68kΩ）是否接触不良，耦合电容C\(_{566}\)、C567（500pF） 是否漏电；②偏磁陷波线圈L\(_{5}\)01、L502是否接触不良，定电流录音电阻R\(_{235}\)、R236（27kΩ）是否变值增大，使录音信号衰减。如果是新机器，上述元件无故障，可调整偏磁电阻的值与减小定电流电阻的值，反复试听，直至满意为止。（张国华）
问：一台进口“随身听”放音机中的集成电路LA4570损坏，放音机只好长期闲置。不知能否用其它易购件来代换LA4570？
答：LA4570在流行放音机中应用较广，但维修备件却极难购到。下面介绍用东芝集成块TA8111（邮购价仅4～5元，很易买到）代换LA4570的方法。因TA8111的特性与LA4570有不少相似之处，而且两者的②③④⑨脚功能相同，因此代换时只要将TA8111的①、⑤、⑥、⑦、⑧、⑩、、、、脚分别改接至原LA4570的、⑥、⑦、⑧、⑤、⑧、⑩、、①脚的焊点上即可。只要对应改接无误，一般不需调整便可获得良好的放音效果。（吉力）
问：一台红灯2Z－01型1200W电磁灶不能加热，经检修发现功放厚膜块QM30HC－2H损坏，因该厚膜块很难购到，且价格较贵。不知可否用三极管并联来代换？
答：由于电磁灶的功放级是工作在高反压大电流的脉冲状态下，所以该级的元件（厚膜块或三极管）很容易被击穿短路。据统计，其损坏率约占总故障的50％左右。
该机的厚膜块QM30HC－2H损坏后，完全可以用3只三极管并联来代换。笔者经实践证明，可用东芝公司生产的2SD871或莫托洛拉公司生产的BU208DS（其它208不能使用）来并联代换。代换时3只晶体管的参数应尽可能一致。
这样代换后的整机性能不变，且由于三极管的安装位置相对分散，使散热条件有所改善，从而降低了故障率，同时价格也相对便宜。（王文彬）
问：一台幸福TRC－915型立体声收录机，放音时左声道会发出“喀啦、喀啦”的杂声，非常烦人。曾换前置放大集成块LA3210，但无效；查前置放大外围电路也无异常。这是什么原因？（收音时无此杂音）
答：收音时无杂音说明故障不在功放级，应在前置级及磁头中找问题。检修时，可短接磁头左声道引出端。若噪声消失，说明磁头内左声道线圈时通时断或机芯对电路有干扰；若杂声仍明显存在，说明故障在前置放大级中。一般以后一种情况较为多见，杂声大多是LA3210不良、外围电容及印制电路漏电所致。由于已换过LA3210，所以接下来应重点检查外围电容及印制板是否漏电。若系印制板漏电，可用汽油或无水酒精擦洗（吃不准是否漏电时也可擦洗一遍）。（言取）
问：想给电视机接只音箱，可不知如何动手？

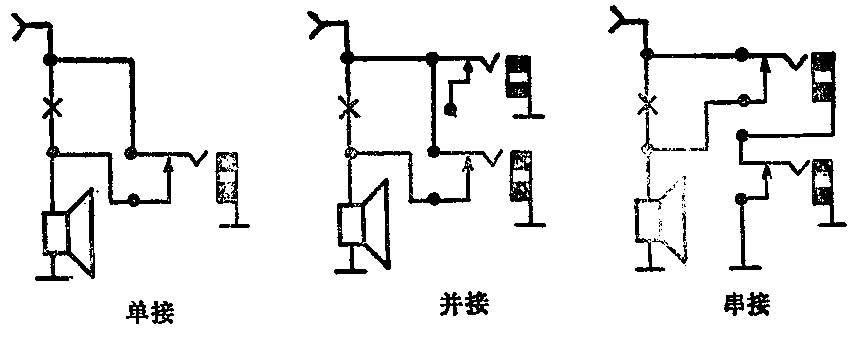

答：这种想法确实很好。电视机内装扬声器一般都不大，加上节目播放源等因素，放音效果不很理想。实践表明：外接音箱后，高音清晰，低音浓厚，要是接上一对音箱，效果会更好些。现仅以常用二芯插座为例，简单介绍外接音箱的方法。一般来说，音箱的功率较电视机的都大些，故不必考虑，只需根据两者阻抗匹配条件来选择单只或两只串、并联接法。例如电视机输出阻抗为8Ω，那么8Ω音箱可单接，如果有一对，4Ω音箱要串接，16Ω音箱则并接，而一对8Ω音箱串接的效果也相当不错。另外，成对音箱不存在相位问题。3种接法请参见附图。（方永）
