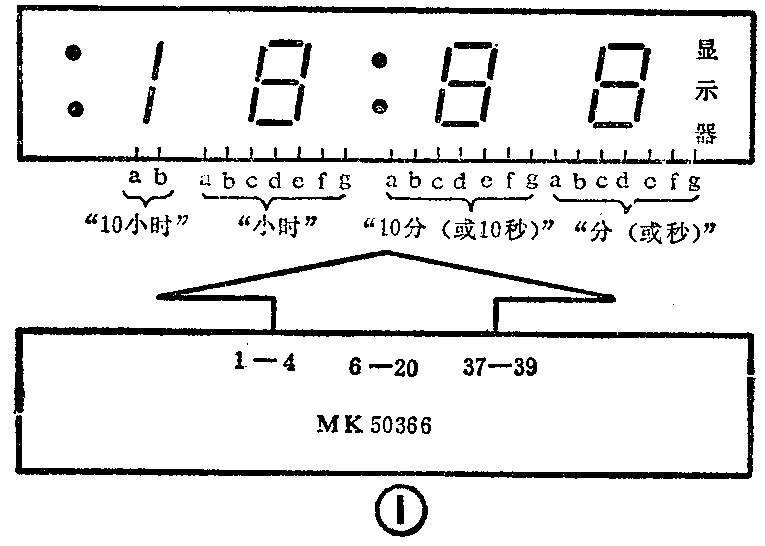

数字钟集成电路接往显示器的内容，过去曾有所介绍，但因资料不全，引脚功能难以确认。如MK50366数字集成电路，只知道它的1—4、6—20、37—39这22个引脚接往显示器见图1，但这些引脚究竟与显示器的23个电极中的哪一个相连，却不得而知。在试装过程中，根据数字集成电路和显示器的特性，经过反复摸索，找到了它们的内在规律，从而较快地解决了连接问题。
一般与数字钟集成电路配套的显示器是三位半的七段数码显示，它应具有如下的显示规律。

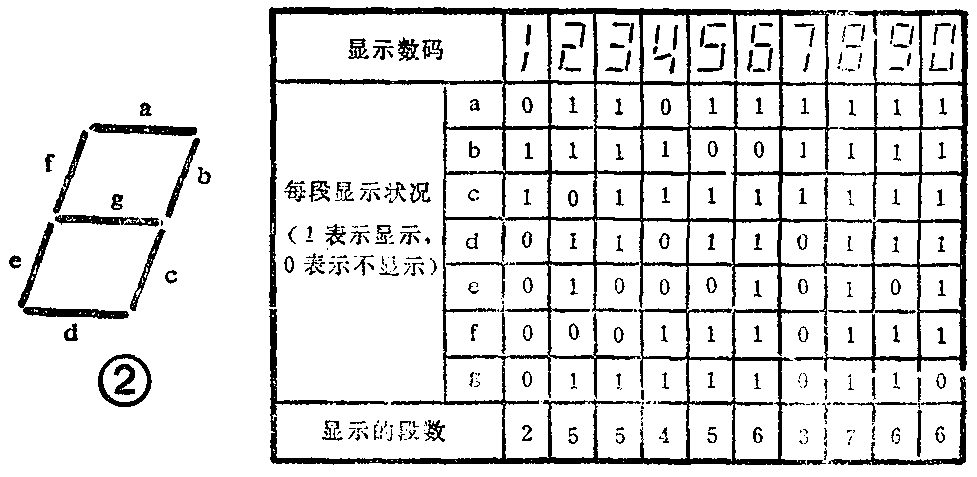

1．“分（或秒）”位的数码在递增时，显示的数码为0、1、2…8、9，各需显示的总段数分别为6、2、5、5、4、5、6、3、7、6，显示10次为一循环周期，见附表和图2。
2．在12小时显示方式中，“时”位的数码在递增时，显示数码的顺序是1、2、3…9、0、1、2，即显示12次为一循环周期。

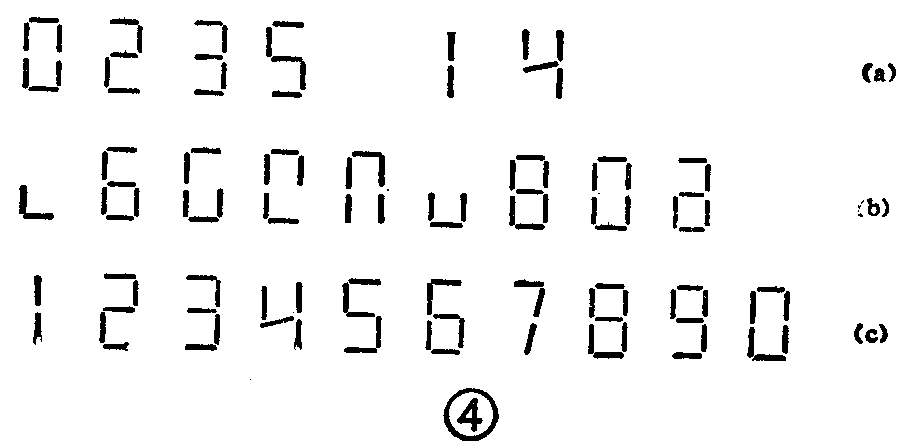

3．“10分（或10秒）”位的数码，只需显示0—5，即顺序显示6次为一循环周期，其中a、d段同时亮（如0、2、3、5），同时灭（如1、4）。见图4（a）
4．“10小时”位的数码，在12小时显示方式中，只在10、11、12小时点亮b、c段，其余皆灭。
每段的显示规律见图2和附表。
判断该集成电路接往显示器引脚的功能时，可先分辨出应接到“秒”、“时”、“10分”位的引脚，然后再从各位的引脚中确认出a、b…f、g的输出引脚。
具体步骤如下：
1．先将集成电路的22个引脚分别与显示器上能显示亮段的23个电极中的22个任意相连。
2．确定“秒”的7个输出引脚。
将电路接为“秒显”状态（即MK50366的26脚接“－”），这时集成电路只输出“秒”、“10秒”信号。在显示器的22个电极中，与“秒”输出的7个引脚相连的7段笔划，一定表现出以10秒为一周期的循环显示规律。我们观察显示器，并将具有循环显示周期为10秒的7个笔划分辨出来，再把这7个笔划相连的引脚换接到显示器“秒”的7个电极上，接着将显示出的循环图形按顺序记录下来，再查对一下这些图形各自显示的段数的循环顺序。如果符合显示规律1，就可确认集成电路的这7个引脚确为“秒”输出的引脚。
3．从“秒”输出的7个引脚中确认每一个引脚的功能。
对上述步骤2记录下的循环图形进行分析，写出每个笔划在这循环图形中的显示规律，对照附表即可确认出与该笔划相连的引脚应是a、b…g段中的哪一段输出。例如，记录下的循环图形是如图4（b）。由它们显示的段数的循环顺序可知，这些图形对应的数码一定是如图4（c）所示的图形。在循环图形中，“a”笔划显示的规律是“0、1、1、0、1、1、0、1、1、1”，由附表可查出，d段的显示规律与它相同，因此即可确认与“a”笔划相连的引脚应是d输出。同理，可确认出另外6个引脚的功能。
4．确认“时”的7个输出引脚及其功能。
将电路改接成12小时方式显示下的“时进”状态（即将29、33脚接“＋”）。这时“分”、“10分”位的输出信号不变，只有“时”位的输出数码呈递增变化。参照步骤2，可把“时”位的输出引脚分辨出来，再参照步骤3，确认出每一个引脚的功能。应注意“时”的输出数码要遵循显示规律2，即显示12次为一周期。
5．确认“10分”位的6个输出引脚及其功能。
根据显示规律3可知，显示器“10分”位的a、d段只需用一个输出信号控制，集成电路对a、d段也只设计了一个输出引脚，所以应将“10分”位的a、d电极相连，这样待确认的（22-7-7）8个引脚就分别和显示“10分”位的6个电极、“10小时”位的两个电极相连了。
我们把电路改接成“10分进”的状态（即将32、33引脚同时接“＋”），这时“分”，“时”位的输出信号不变，只有“10分”位的输出数码呈递增变化。参考步骤2、步骤3的办法，并注意到显示3的特点，也就不难分辨出“10分”位的6个引脚及其功能了。
6．最后两个引脚功能的确认
将电路恢复成12小时方式显示下的“时进”状态，根据显示规律4，将显示器中显示“10小时”的b、c电极连在一起，与待确认的两个引脚分别相连。这时观察显示器，就会发现一个引脚点亮b（c）段的规律是12秒为一个循环显示周期，其中只有3秒是连续点亮b（c）段，其余时间皆灭。由此可确认引脚是“10小时”的b（c）输出。而另一个引脚点亮b（c）段的规律是12秒亮，12秒灭。由此断定它是下午（PM）标志的输出引脚。将它接到显示器左下端的一个显示点的电极上。

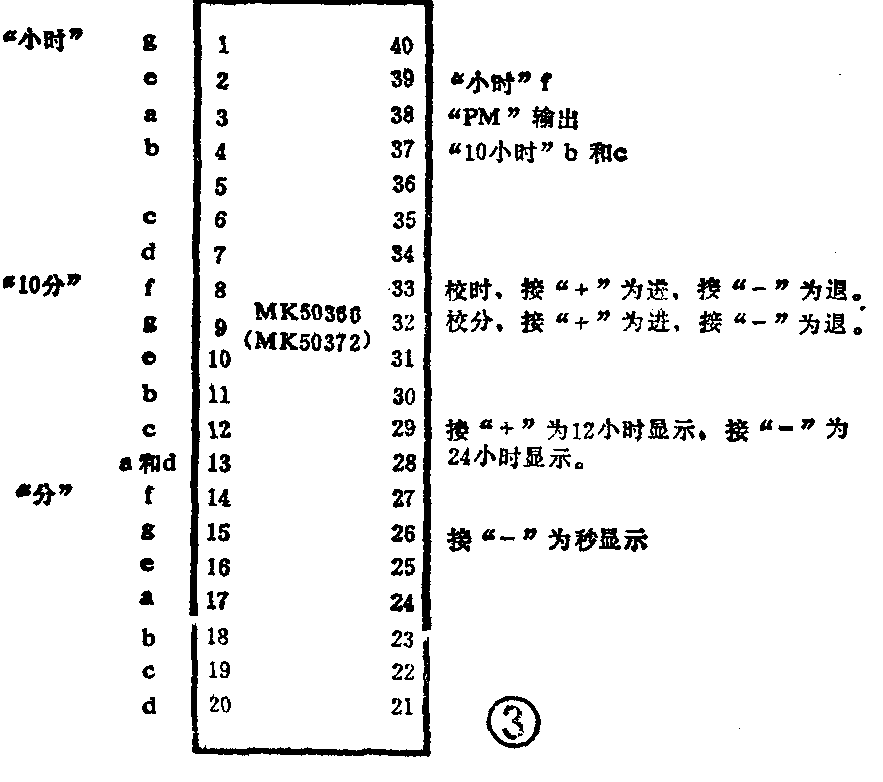

MK50366数字钟集成电路的引脚功能见图3。
7段发光二极管（LED）显示器各电极作用的确认方法是，在所要确认的电极与公共极之间加2－3V的直流电压（后者接“－”），就可以点亮与该电极相连的段位，从而可看出该电极的作用。（叶湘）
