1．厦华XT－5103彩电图象中央一条水平白线

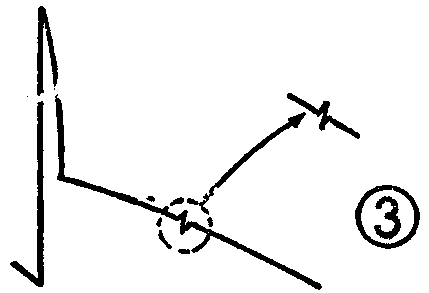

在修理中发现多台厦华XT－5103彩色电视机在图象中央有一条淡淡的水平白线。XT－5103型机采用分立元件OTL场输出电路，其简化电路如图1所示，用示波器观察场输出波形，如图3所示，这是一种典型的交越失真现象。产生交越失真的主要原因是场输出级静态偏置电流过小或场输出管配对不良。解决此故障的应急措施是加大场输出级的静态偏置电流。图1中二极管D302的作用是给场输出管Q302、Q303提供一定大小的正向偏置，电压值的大小等于D302的结压，在此约为0.65V。为增大场输级的正向偏置，可断开场输出级的偏置二极管D302，再正向串联进一只普通锗二极管或串入一只20～30Ω电阻，如图1所示，这样可把加给场输出管的偏置电压从0.65V增大到0.9V左右。经过此应急措施后，场输出波形中的交越失真消失，图象中央的水平白线也自然被消除了。
2．三洋CTP－3916彩电无亮度信号

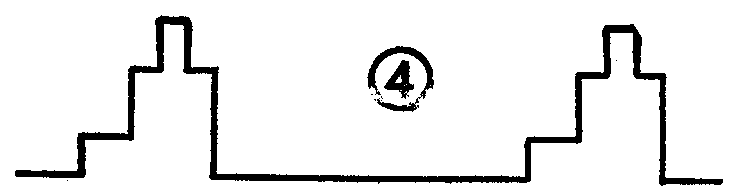

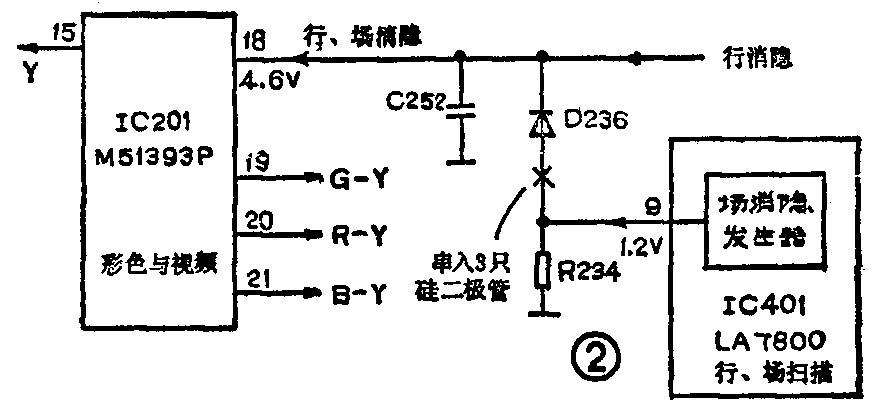

当电视机接收彩色节目信号时，开大色饱和度控制，图象有彩色，但颜色浓重，图象没有层次，关小色饱和度控制时，图象变得低暗。初步判断为亮度信号没加到显象管。给电视机输入彩条信号，见图2，用示波器检查彩色解码集成电路IC201M51393P的第15脚Y信号输出端，输出的亮度信号仅有两个阶梯，如图4所示。进一步检查M51393P的各脚电位，发现第18脚行场消隐脉冲输入端电位由正常值4.6V上升到6.4V，用示波器检查18脚波形，行场消隐脉冲均正常。为判断IC20118脚电位升高是集成电路本身原因造成还是由外部电路造成，试挑开场消隐脉冲发生器与IC20118脚之间的隔离二极管D236参见图2），开机试看，图象恢复正常，但由于切断了供给IC201的场消隐脉冲，图象上出现场回扫线。由此顺藤摸瓜，检查与D236连接的行场扫描集成电路IC401LA7800的第9脚场消隐脉冲发生器的输出端。发现场消隐脉冲输出正常，但直流分量却大大升高，由正常1.2V上升到7.5V。并通过D236使IC20118脚行场消隐脉冲输入端的直流电位亦升高，类似消隐脉冲在起作用，消去部分亮度信号。由于这只行场扫描集成电路除输出的场消隐脉冲直流电平升高以外，其它所有功能都正常，因此只要想办法把加到彩色解码IC201第18脚的场消隐脉冲直流电平降下来就可使整机恢复正常工作。考虑到在降低直流电平的同时，还要保证加到IC201第18脚的场消隐脉冲具有足够的幅度，因此不能使用电阻分压的方式，而采用集成电路中常用的二极管直流电平位移法。取3只硅二极管串联相接到D236支路中，这样既消除了IC401第9脚直流电压过高对IC201的影响，又不降低加到IC201第18脚的场消隐脉冲幅度。采取此应急措施后，一切恢复正常。（刘午平）
