NV－J25与NV－L15录像机的电路基本相同，只是该机增加了一些新的功能，因而对一些电路作了改进，增加了一些电路。本刊在“家用录像机讲座”中对NV－L15的电路作了比较详细的介绍，这里只是把两机不同的电路作一分析。
系统控制电路
NV－J25录像机的控制系统与伺服系统的大部分电路都被集成在一块集成块中，即微处理机IC6001（MN6743 VRDA4），它时刻监视着方式选择开关、带盒开关、安全片开关及倒带开关的状态，同时通过数据串和时钟串的形式监视着录像和前面板各种功能开关的状态以及各种安全保护装置，如：始／终端传感器，供／卷带传感器，潮湿传感器。并对这些开关或传感器所传递的信息做出判断并发出命令，控制主导电机、鼓电机、倒带电机、螺线管、多功能显示器及调谐器和遥控器等的工作，使之适合整机工作状态的要求。

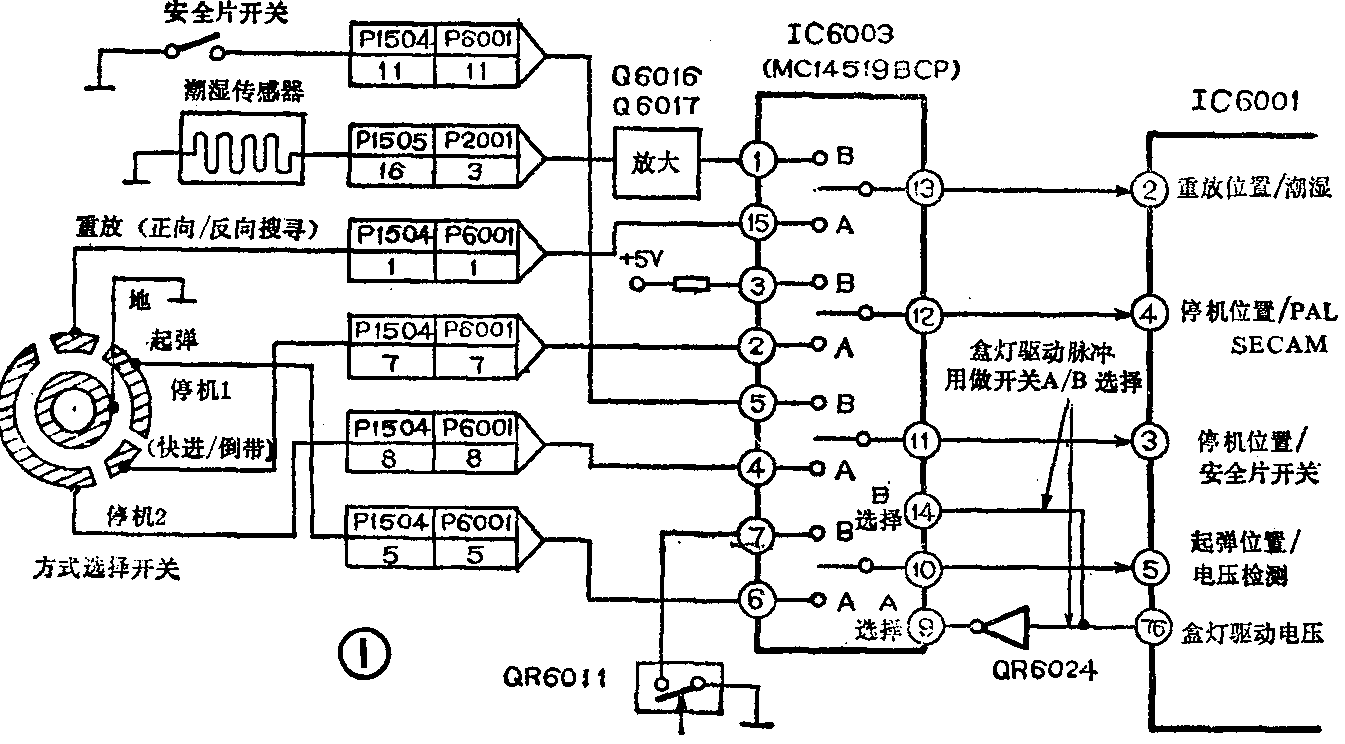

1．A／B选择开关：由于微处理机监测的对象和控制的对象很多。尽管IC6001是84脚的大规模集成电路，仍觉得输入口紧张，为此增设了A／B控制选择开关电路IC6003，这样仅用4个输入口就可以有8路输入信号送入，如图1所示。从IC6001的76脚来的盒灯驱动电压做为B选择信号加到IC6003的14脚。该驱动电压由晶体管QR6024倒相之后加到IC6003的9脚做为A选择脉冲。IC6003内部的A／B开关交替工作。微处理机对输入信号的响应时间很短（0.2ms左右），所以在盒灯脉冲的持续时间足以将输入信号送到微处理机的输入口。当A选择信号起作用的时候IC6003内部的电子开关置A位置，从方式选择开关来的4路信号经IC6003的内部开关加到IC6001的2～5脚，即为重放（正向／反向搜寻），停机1位置（快进和倒带），停机2位置（全加载的位置）以及起弹位置。当B选择信号起作用的时候，IC6003内部的电子开关置B位置，IC6001的2脚监测潮湿传感器的状态，3脚监测安全片开关的状态，4脚接5V直流电压，5脚监测倒带电机转动情况。
2．倒带电机的工作：倒带电机的转动与否及转动方向由IC6005来控制。从微处理机的57～59脚来的控制电压加到IC6005的14～16脚，这3个脚的电压与电机转动方向之间的关系如图2中表格所示。倒带电机驱动电路的供电电压从IC6005的9脚送入，不稳压的14V直流电压经保险丝F6001、Q6007和易熔电阻R6055（0.9Ω）加到IC6005的9脚。Q6007导通电流的大小由基极电位来决定，当微处理机IC6001的56脚送出磁带终端低电位时，QR6009截止，不稳压45V直流电压经电阻R6054，稳压管D6018，二极管D6022、D6023到地。D6018的稳定电压做为Q6007的驱动电压。通常QR6009导通，使D6018的电流有所增加。在慢动作／静像／停机（S／S／S）方式从IC6001的73脚送出低电位使QR6008截止，则QR6010导通，稳压二极管D6014导通工作。保险丝F6001和R6055都是为保护倒带驱动电路和倒带电机加入的，当倒带电机不转时先检查这两个器件是否损坏。当倒带电机转动时，IC6005的4脚送出电机转的高电位使QR6011导通，QR6011的集电极与A／B选择开关电路IC6003的7脚相连接，通过该电路告诉微处理机倒带电机的工作状态。

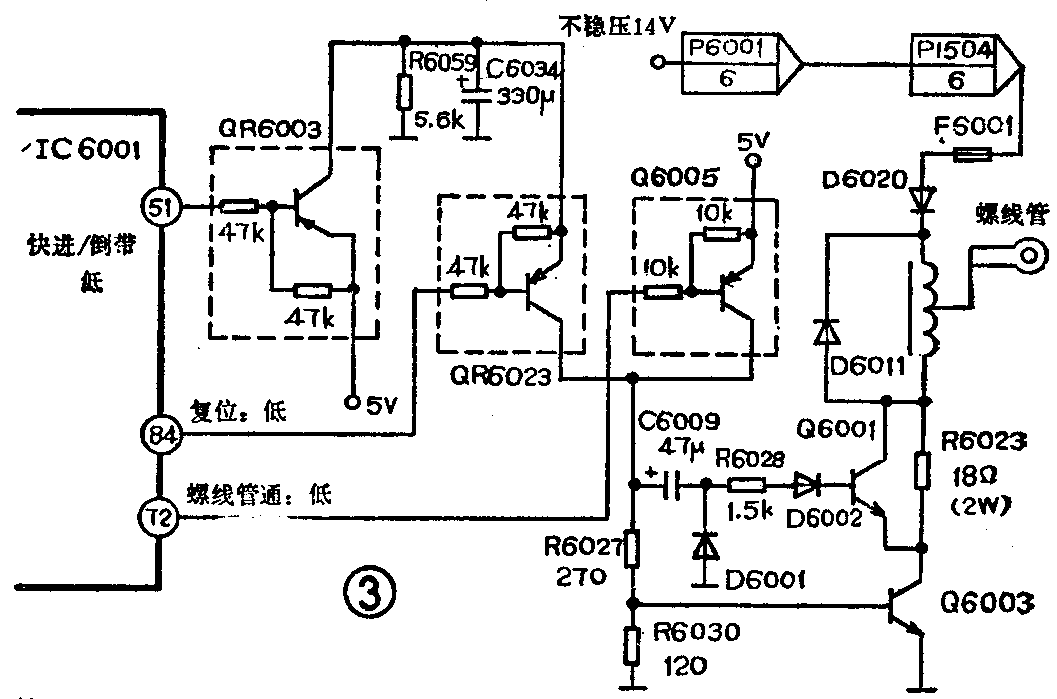

3．螺线管的供电电路：在快进或倒带键按下之后，需要加载机构稍稍卸载，微处理机控制螺线管工作，释放离合器圆盘。工作过程如下：按下快进／倒带键，参看图3，IC6001的51脚送出低电位电压使QR6003导通，5V电源电压经QR6003加到QR6023的发射极，复位的低电位从IC6001的84脚送到QR6023的基极使其导通，使集电极电位升高。由于电容器电压不能突变，该电压经C6009、R6028、D6002加到Q6001的基极使该管导通，接着使螺线管导通。随着电容器C6009的充电，晶体管Q6001由导通到截止，此时由Q6003的集电极电流经R6023来维持螺线管的导通。控制螺线管工作的另一条途径是从IC6001的72脚送出螺线管通的低电位电压加到晶体管Q6005的基极使其导通，由Q6005的导通电流经Q6001和Q6003来驱动螺线管导通。

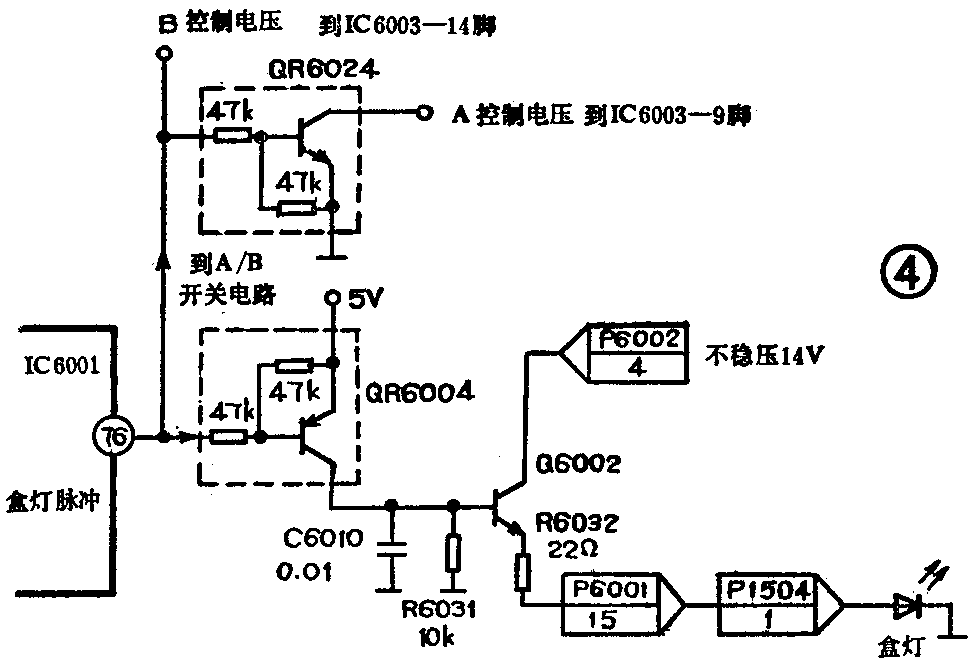

4．盒灯供电电路：参看图4，从微处理机IC6001的76脚送出的盒灯脉冲分两路：一路送到A／B开关电路；另一路加到QR6004的基极，经倒相放大，加到Q6002的基极。在脉冲正极性期间，Q6002导通，不稳压14V直流电压经P6002的4脚，Q6002、R6032、插头P6001的15脚和P1504的1脚加到盒灯上使其导通，在脉冲的负极性期间，Q6002截止，盒灯不亮。实际上盒灯随着盒灯脉冲的频率闪亮。

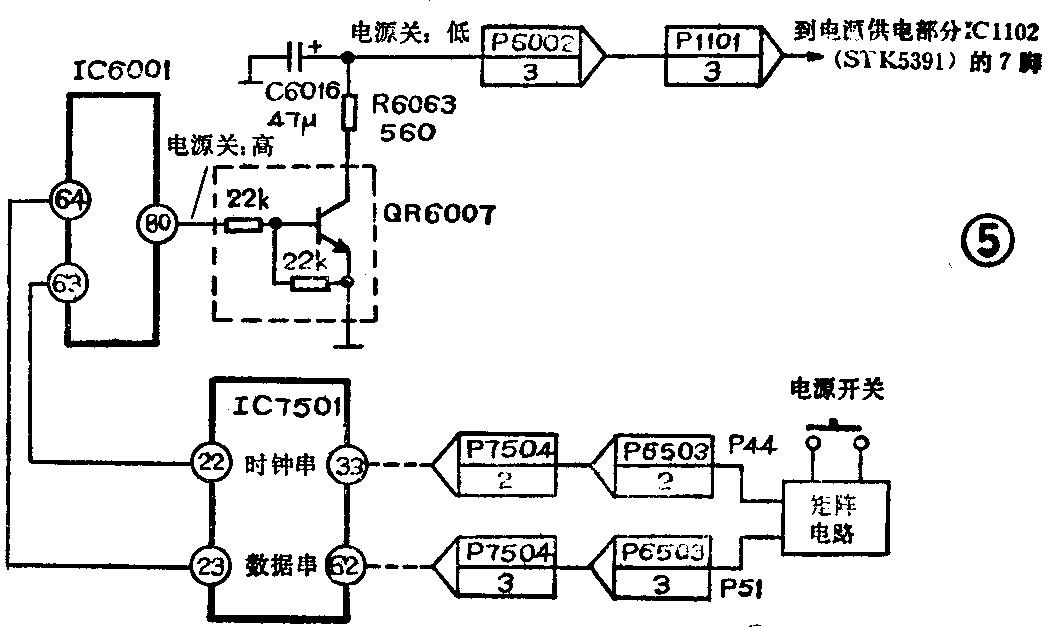

5．电源控制电路：参见图5，安装在前面板上的电源开关SW6507实际上接到与IC7501相联接的矩阵电路，经矩阵电路又与IC7501的33、62脚相连。与33脚联接的线与矩阵电路中的第1列相联接，与62脚联接的线与矩阵电路中的第5行相连接，从62脚来的扫描脉冲加在第5行中。当电源开关按下之后加在第5行的扫描脉冲经电源开关、P6503的2脚、P7504的2脚回到IC7501的33脚。当接到电源开关按下的指令之后，以数据串的形式通过IC7501的23脚加到IC6001的64脚，IC 6001 63脚的时钟脉冲是做为串联数据同步传输用的。IC6001的80脚送出电源开（ON）的信号，使录像机接通电源。（未完待续）（葛慧英）
