本文介绍的遥控器可进行遥控开启，延迟3～5秒后自动关停。整机元件少，体积小，成本低廉，功耗低（接收机静态耗电仅15μA），因此，特别适合于直流工作状态如夜间对石英钟照明灯开关进行遥控。
电路工作原理

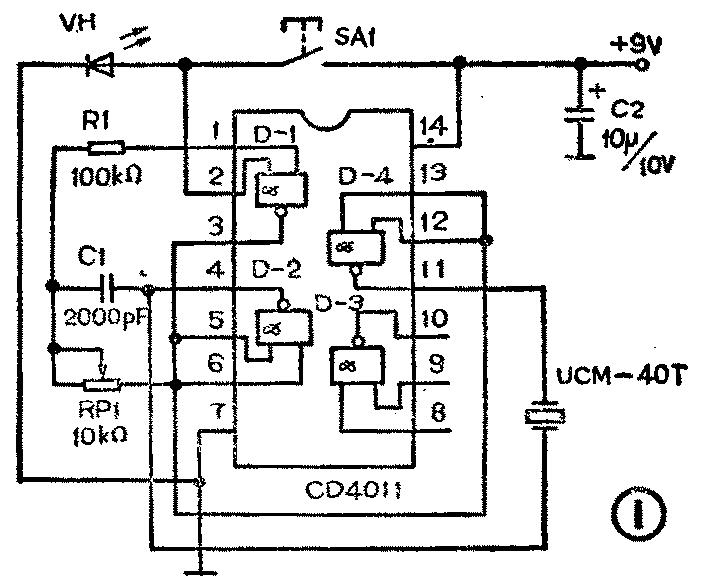

发射器电路如图1所示。它主要由CD4011电路来完成振荡及驱动功能。CD4011的与非门D－1和D－2与R1，RP1及C1组成可控振荡器，当SA1常开按钮按下时，振荡器起振。调整RP1可改变其振荡频率，调整RP1约为10kΩ时，振荡器振荡于40kHz。振荡信号由与非门D－4（或D－3）去驱动超声波发射换能器UCM－40－T，从而使得超声波发射换能器发射出频率为40kHz的超声波信号去控制接收器工作。

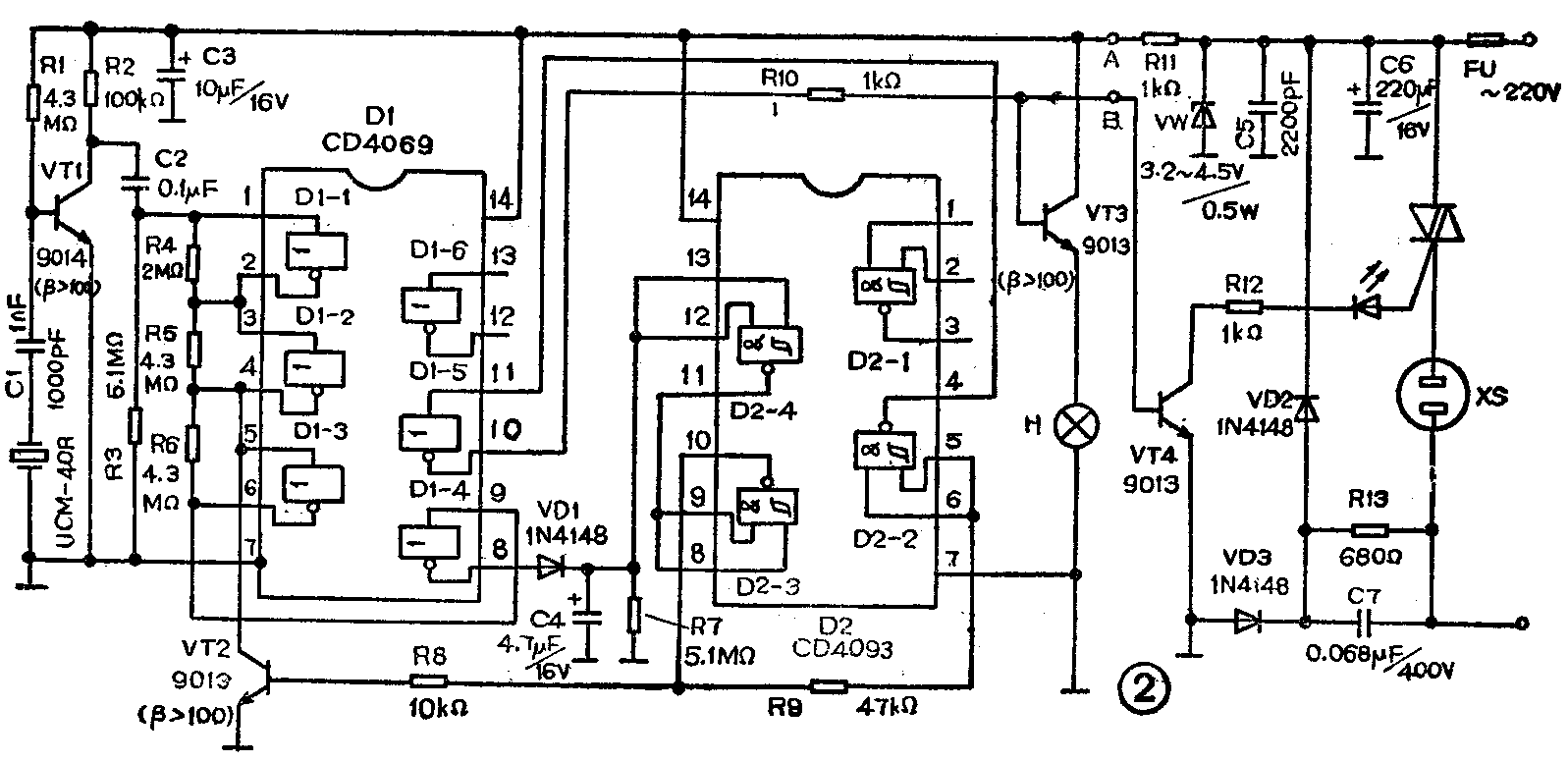

接收器电路如图2所示。它主要由放大、整流、整形、时间延迟、锁定、开关执行部分构成。放大和整形电路主要由电路中的CD4069和CD4093完成。由于CMOS元件功耗较低，输入阻抗很高，因此在较低电压情况下也可以工作，本接收器用两节5号电池3V供电，可以使用半年以上。
当由发射器发出的40kHz超声波传到接收器的超声波接收换能器UCM－40-R时，它能产生一个很微弱的交变电压信号，此信号经由VT1放大后，耦合到六反相器CD4069的1脚输入端。然后经过D1－1、D1－2、D1－3三极放大，并由D1－4反相，二极管VD1整流，所得正脉冲向RC延时电路充电，再利用CD4093中的施密特触发器D2－4、D2－3对此脉冲进行整形，使其上升沿或下降沿变得陡直，以便更好地触发后面的开关电路。当RC延迟电路（时间常数约为t=0.7R5·C1）的充电电压升到CD4093中D2-4的正向阈值电压时，其输出电平由高变低，而D2－3输出由低变高，又经D2－2、D1－5二次反相后，从D1－5输出端输出高电平。此高电平触发由VT3组成的开关电路开始导通，点亮负载灯泡，同时，D2－3输出的高电平使得VT2导通，将D1－3输入端箝位在低电平，这样锁定后，紧接着的二次触发或手触开关的抖动不再起作用。而当触发信号消失后，RC延时电路放电使得D2－4输入端电压降至D2－4的负向阈值电压（1.6V）以下时，D2－4输出电平由高变低，经D2－3、D2－2及D1－5反相，D1－5输出电平由高变低，从而使得由VT3组成的开关电路截止，灯泡自动熄灭。同时，VT2变截止，其锁定作用消失，整个电路便处在等待下次触发信号到来的状态。
安装与调试

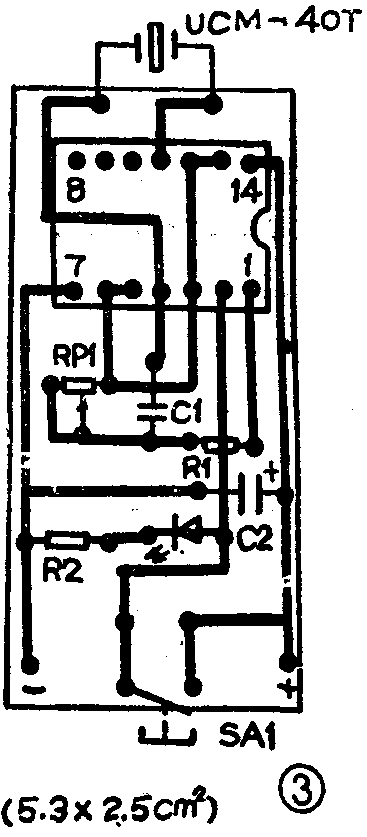

发射器的印刷线路板如图3所示。各元器件若事先经过选择，焊接无误，不用调试即可工作。当按下SA1时，D1－4输出端用电压表测量电压由低变高即可。

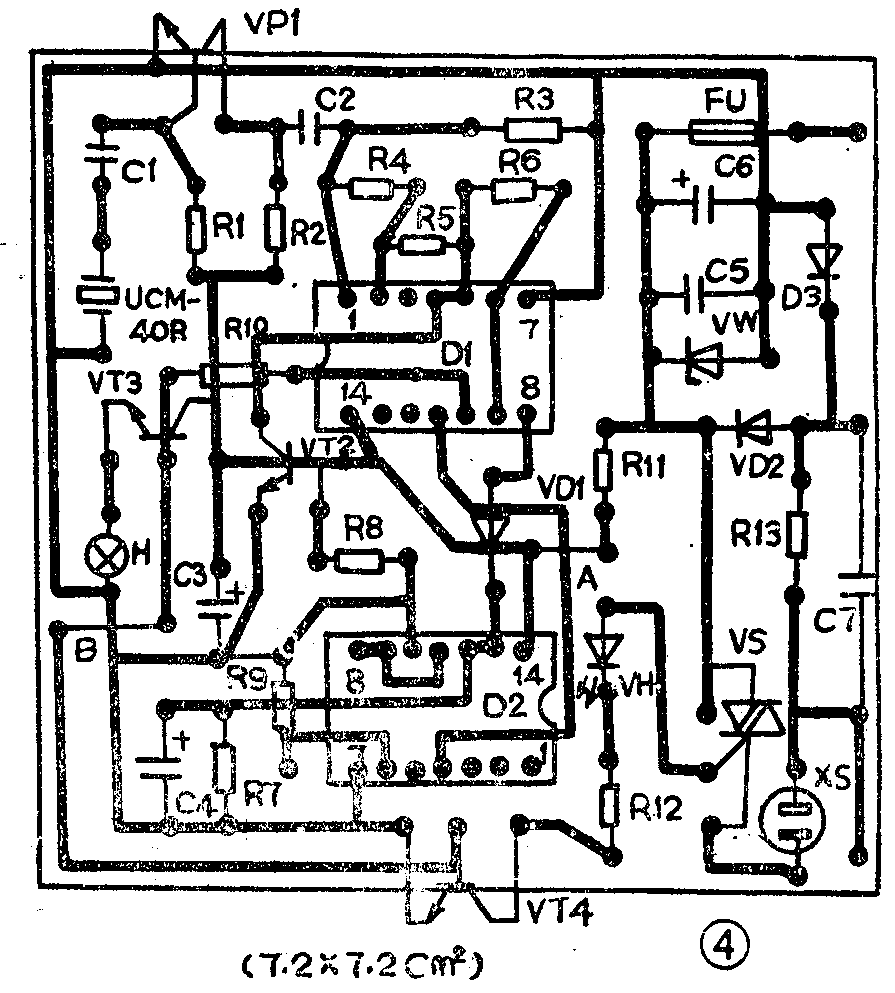

接收器的印刷线路板如图4所示。接收器接通3V直流电源，用万用表测量接收器中D1和D2两块集成电路各管脚的对地电位，其数据若大致符合手册中的数据时，说明电路已基本装好。若所测得电位与数据相差很多时，应仔细检查各个IC及三极管的管脚是否错接或虚焊等。
发射与接收器都装好后，即可进行联合调试。将发射器的换能器对准接收器的换能器，轻按一下SA1让发射器发射一个短脉冲指令信号，接收器中的灯亮，稍等3～5秒即自动熄灭。再发射一个短脉冲，灯亮一会儿又熄灭，逐渐拉大发射器与接收器的距离，或利用墙壁反射，也能控制接收器灯亮即可。若灵敏度不够高时，则应检查换能器的好坏或前置放大管VT1的β值。一般情况下，元器件良好时，直线控制距离可达8米左右。
由于超声波换能器对一些低频信号也有反应，所以，在接收器附近的一些钥匙链或敲桌子的声响，也可能触发接收器工作。但是，若装在石英钟内挂在墙壁上，则一般不会因这些干扰或收音机、电视机的音响干扰而产生误动作。因此，本遥控器还是一个非常实用的低成本、低功耗的超声波遥控延迟开关。(魏怀鹏)
