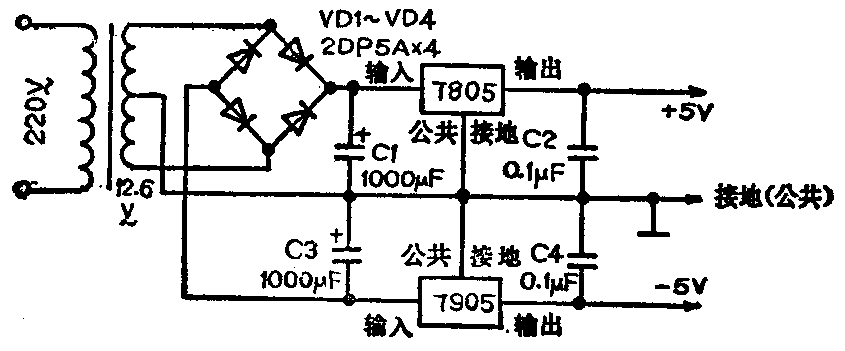

图示电路是一个简单实用的双极性稳压电源，可输出±5V两组电压。7805在输出电流高达1A时，电压为4.8～5.2V。7905输入电压可在7.3～35V之间。
制作时，如果C3距7905较远（超过5厘米）时，应在靠近7905输入端处，对地接一个25μF铝电解电容或2.2μF钽电容。同样情况下，应从7805输入端与地之间连接一个0.22μP电容器。（周联3嘁耄
