CD71017是由中国华晶电子集团公司中央研究所和东南大学共同研制开发的一种新颖的多功能彩灯程控集成电路。它采用了先进的Bi-CMOS工艺制成，具有电压低、功耗小、集成度高、驱动能力强等优点。该电路有七路输出，每路可接二只以上发光二极管，也可以通过外接可控硅实现交流彩灯控制。由于内部设有花样控制器，使用者只要对四个控制端（1B～4B）进行编程，就可以得到多达几十种不同的闪光花样输出，并可实现某几种或全部花样的自动转换，基本的花样有六种：（1）多点闪光（1B=2B=3B=0），（2）交替闪光（1B=2B=0，3B=1），（3）单点右旋（1B=3B=0， 2B=1），（4）单点左旋（1B=0，2B=3 B=1），（6）同时亮依次灭（1B=3B=1，2B＝0），（6）依次亮同时灭（1B=1，2B=3B=0），
该集成电路使用十分简便，基本上不需要外围元件，只要接一只瓷片电容器就可直接连接电源和负载进行工作，改变电容量可以明显地改变闪烁频率。因此，该集电路在电子胸花、首饰、工艺装饰品、舞台灯具、玩具、发光音箱、广告商标等领域有着广泛的应用。
电路原理
CD71017内部由带RC的环形振荡器产生周期性振荡的矩形脉冲，通过分频器和花样控制器三个控制端组合，形成不同的花样。在时序脉冲的配合下，由译码器决定所选择的花样，经存储器读出，驱动放大后推动发光二极管。

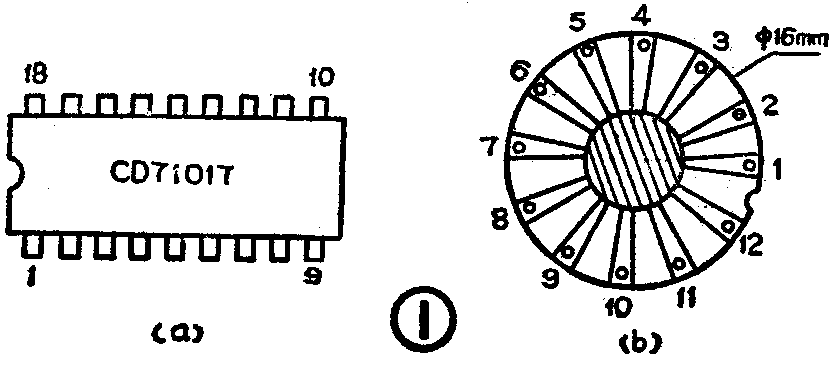

图1（a）是18脚双列直插封装IC引脚图。1、2、3、14、15、16、17脚为输出端，4、7、18脚接地，5、6脚接振荡电容，C3=820pF，8脚接电源，9脚接触发端，10、11、12、13分别为1B、2B、3B、4B控制端。
软封装IC引脚见图1（b）。1脚为触发端，2、3、4、5、6、7、8、9脚为输出端， 6脚接地，10、11脚接振荡电容（C3＝820pF），12脚接电源。控制端在电路内部已接为六种花样自动转换方式。
电路典型应用

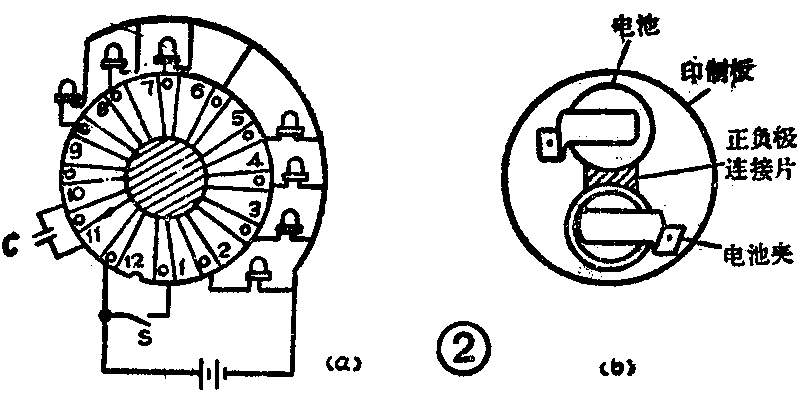

（1）电子闪光胸花 软封装的71017集成电路由于工作电压低、闪光花样多、体积小等优点，很适宜在闪光胸花上应用。图2（a）为闪光胸花电路示意图，各路输出接发光二极管的正极，负极接地，1脚和电源接触发开关，图2（b）示出印刷板的背面。在正常情况下每天间隔工作两小时，可连续使用10余天。

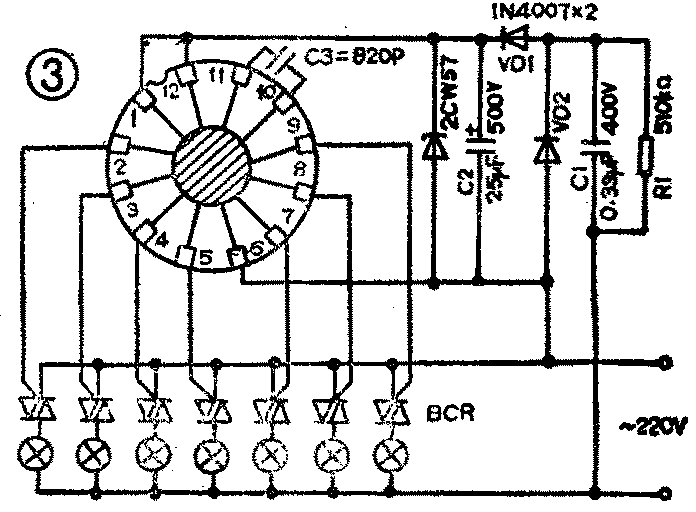

（2）节日循环彩灯 该电路如图3所示，电路工作电压为5伏，交流220V伏经C1、R1降压后由VD1、VD2等整流获得。采用3A／400V双向可控硅，每一路可接30只15瓦彩灯，七路共接210只，可构成一串五彩缤纷的彩灯链。改变电容C3的大小可改变彩灯的闪烁频率。（罗梅卿 江鸿）
