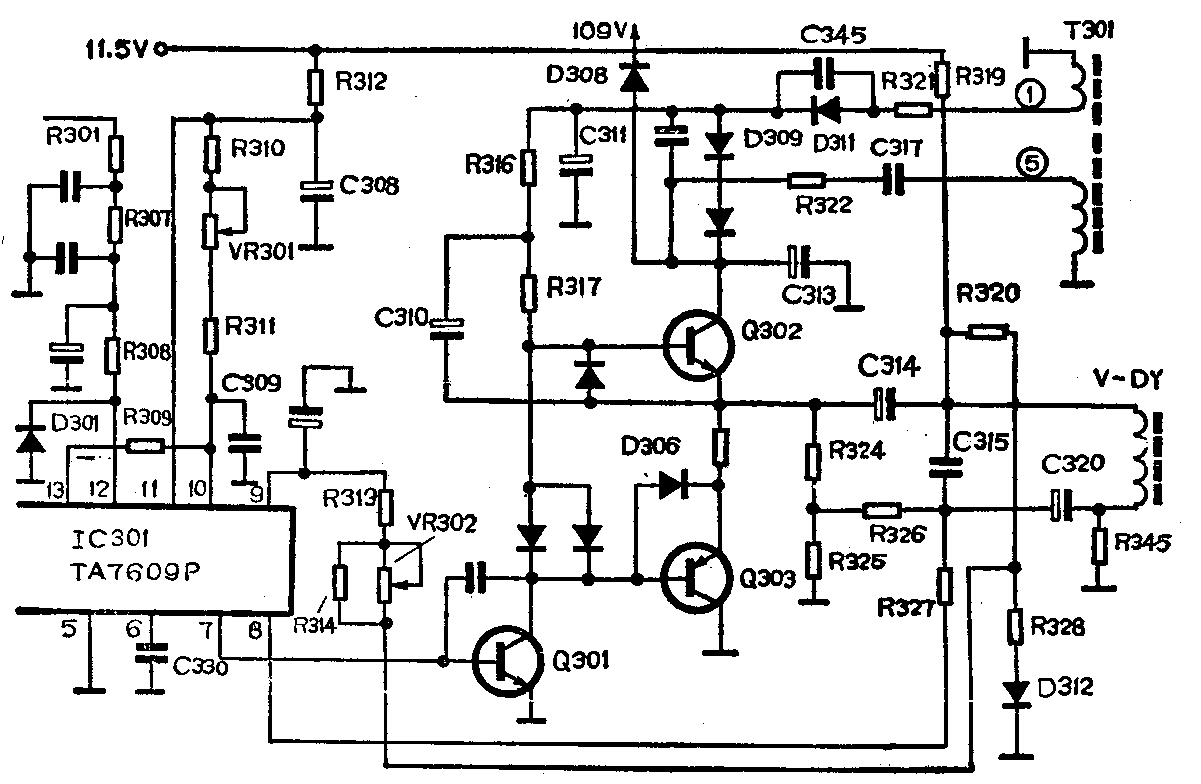

东宝51厘米彩电场扫描电路是由IC301（TA7609P）集成电路和一个泵电源型OTL互补输出电路所组成，如下图所示。
分析检修：根据检修经验，检查测量OTL场输出电路中心点电位，是快速判断这种故障的行之有效的方法。测量结果发现，OTL中心点电位为37.4V（正常值为25V），升高很多。为弄清中心点电位升高的原因。我们对互补OTL输出管Q302和Q303，场激励管Q301以及IC301集成电路场扫描各脚电位都进行了测量，结果大部分与图标注值不相符，晶体管的相差更大（然而晶体管、集成块等主要元件并未损坏，场输出电路的双电源也基本正常）。当用手摸OTL输出管时，Q303发热，Q302却不热，显然是在场扫描过程的前半段，Q302导通很弱。经分析认为，很可能与IC301⑦脚的场预激励输出电压低有关，实测为0.3V，正常值应为0.6V。IC301⑦脚电压除了与集成块本身有关之外，还与反馈电压有关。本机为了改善场线性和稳定工作点，分别采用了交直流负反馈电路即OTL电路输出的场锯齿波电压的一部分，经C320、R327反馈到IC301⑧脚，构成交流负反馈，另一路OTL输出经电阻R324和R325分压后经R326、R327反馈到IC301⑧脚，形成直流负反馈。在集成电路内部，与锯齿波形成电路比较放大后，经场预激励输出⑦脚到Q301场推动级。因此，我们重点检查了反馈电路元件。采用替换法和并联法，当用56kΩ电阻去并R324电阻时，故障便消除。焊开R324电阻后测了其阻值，发现已为88kΩ，比标称值大。由于直流负反馈电阻变大，使IC301⑦脚电位降低，从而使互补OTL输出中心点电位上升，使Q302动态范围减少，使场线性变差，图象上都被压缩。(朴仕然 杨国军)
