二、机械调整方法

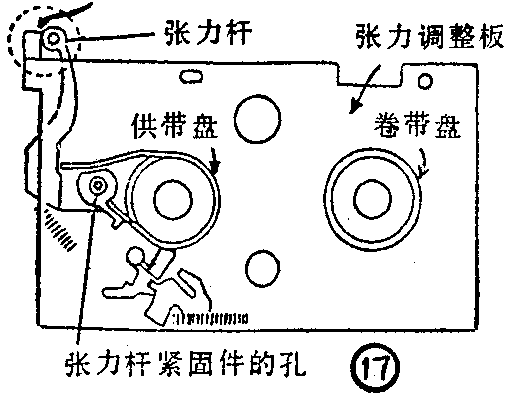

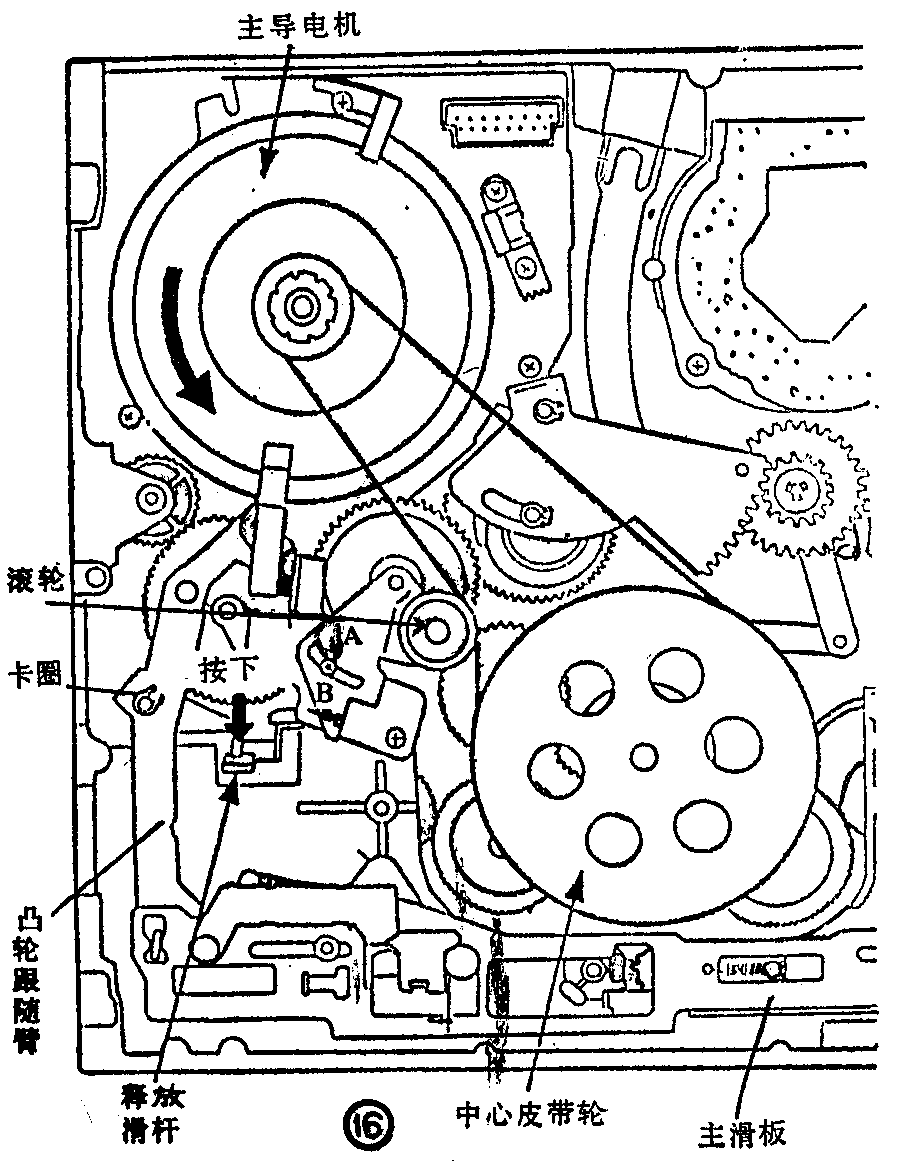

1．主导同步皮带张力的调节：首先用螺丝刀将图16中螺钉A稠微松开一点，然后把扇形张力仪按图16中箭头B所示的方向放好，调节滚轮位置使张力的读数在40±5g之间后将螺钉A拧紧。
2．张力杆位置的调节：拔下电源插头，移出带盒仓并把带盒仓与机架连线拔下。沿图16中粗直箭头方向按下释放滑杆，顺时针转动主导电机直到加载完成。按图17所示放置张力调整板，将六角板手放入张力杆紧固件的孔内，用六角板手调节张力杆使它刚好接触到调整板的定位点。调整后逆时针转动主导电机使之完全卸载。最后安装带盒仓，并将带盒仓与机架的连线接好。

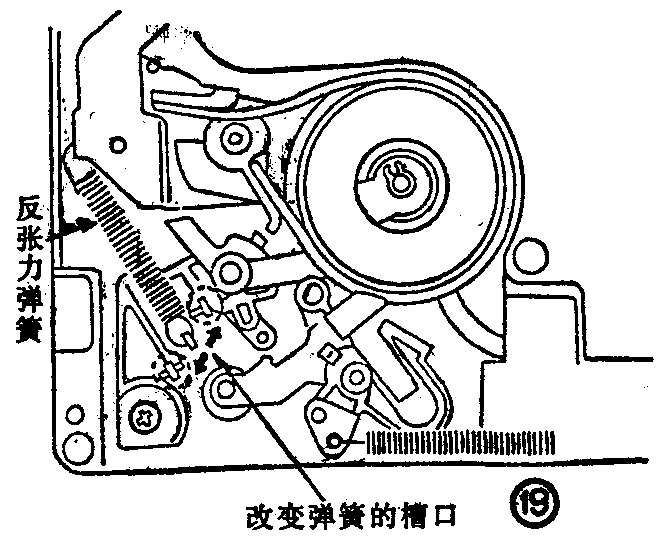

3．反张力的测量与调整：重放录象带10～20秒钟直到磁带运行稳定为止。再将反张力表按图18所示的位置，插到正在运行的磁带上，然后测量反张力应在规定范围（20～25g）之内。由于张力表非常灵敏，建议读取3次读数取平均值。如果反张力不在规定范围之内，请改变如图19所示的弹簧槽口，以改变反张力弹簧的弹力使反张力在规定的范围。
4．卷带盘高度的调整：首先拆下带盒仓的上顶板，把带盒仓取下，参看图17，将张力调整板放在供、卷带盘上。再把高度量具的刮板放在调整板上，当高度量具的刮板刚好接触调整板时，置高度量具指示为“0”，然后将刮板放在卷带盘上表面，测量卷带盘的高度。用同样方法测量供带盘高度，如果供、卷带盘高度相差0.2mm以上，应把适当厚度的垫片放在卷带盘下面，以求得两个带盘高一致。

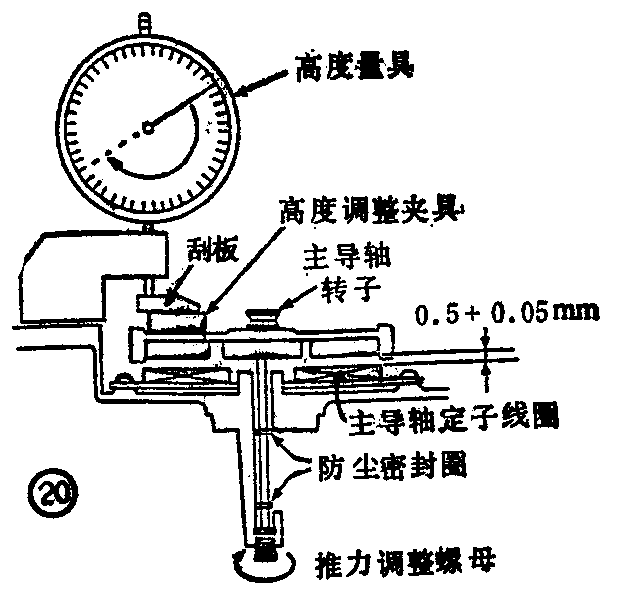

5．主导轴间隙的调整：参看图20，稍微松开主导轴推力调整螺母，直到主导轴转子刚好与主导轴定子线圈不接触。把高度量具放在底板上并将刮板也放在底板上，置高度量具指示为“0”，然后将高度量具刮板放在主导飞轮（转子）上，调节主导轴推力螺母使高度量具指示为0.5～0.55mm为止。

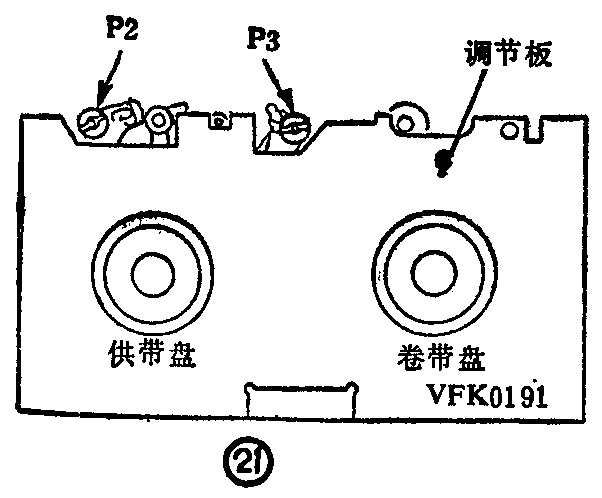

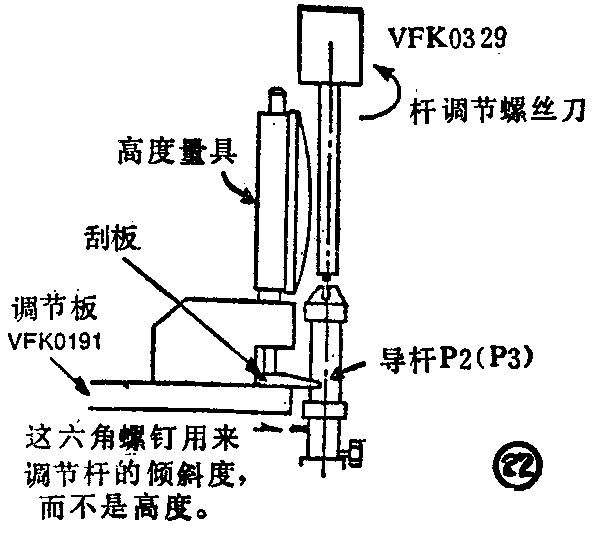

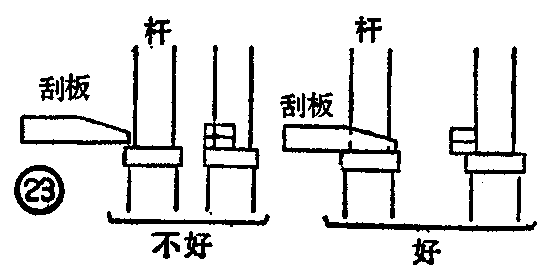

6. 磁带导杆（P2、P3）高度的调整：首先拆下带盒仓，将调节板放在供、卷盘上确认是否平稳、如图21所示。再参看图22转动杆调节螺丝刀，使P2、P3导杆的高度处于如图22中所示的位置，即导杆的下沿低于调节板的表面。将高度量具的刮板放在调节板上并指示为“0”，然后将高度量具的刮板放在如图22所示的位置，再转动杆调节螺丝刀使导杆下沿刚刚接触到刮板的下表面，如图23中右图所示。调节后重新装好带盒仓。

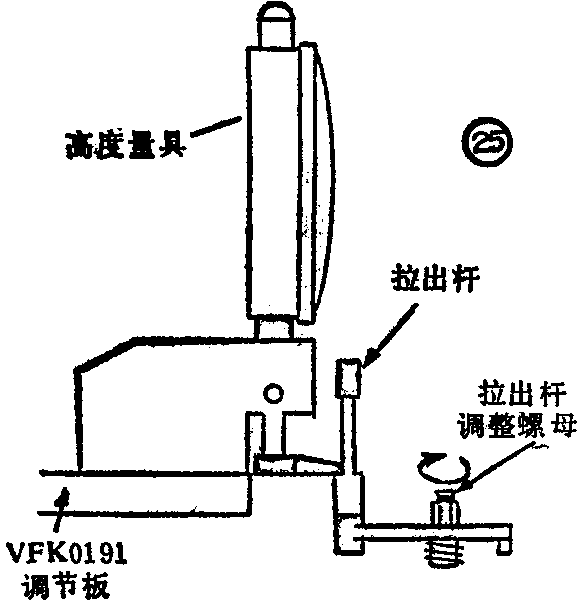

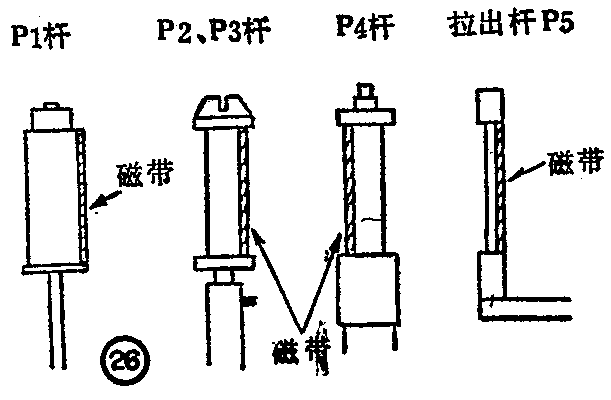

7．拉出杆（P5）高度的调整：先拆下带盒仓，将调节板放在供／卷带盘上，逆时针转动主导轴电机直到机械状态如图24所示。将高度量具的刮板放在调节板上并将量具指示为“0”，然后将高度量具的刮板放在拉出杆的下沿，如图25所示。然后慢慢转动螺母使表上读数达到-0.06±0.01mm。注意，除非更换拉出杆，否则绝对不能转动拉出杆调整螺母。调好之后装好带盒仓，重放标准磁带，确认磁带边缘在P1、P2、P3、P4和拉出杆P5的下端都没有卷曲、如图26所示。如出现卷曲，需重新调整P2、P3、P5的高度。
8．磁带互换性调整
按下列步骤进行磁带互换性调整：

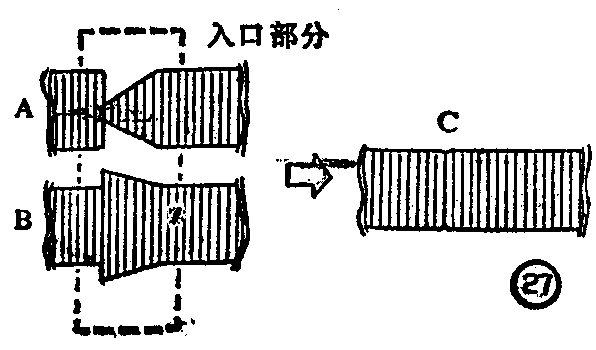

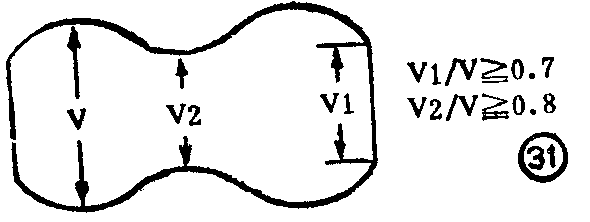

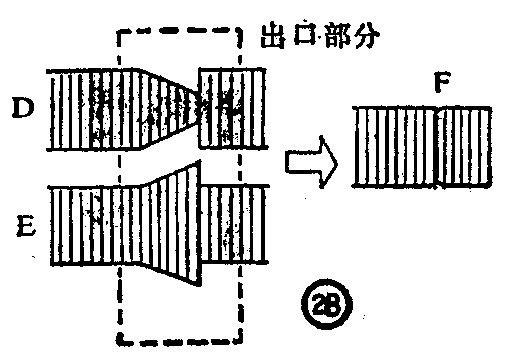

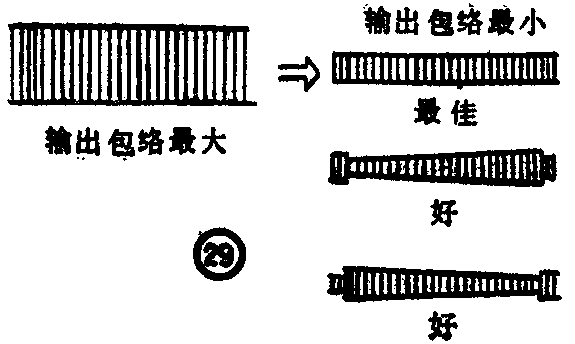

（1）磁带的入口和出口的高度调节。将录象机的前面板上的寻迹电位器放在中间固定位置，示波器的探头接到磁头放大器的输出端TP3001，示波器置外触发，触发信号是从TP2001来的磁头开关脉冲。重放标准彩条磁带，如果示波器上的波形如图27中A、B所示，就要调节磁带入口高度，即调节导杆P2的高度直到示波器上的波形如C所示。如果示波器上波形如图28中D、E所示，就要调节磁带出口高度，即调节导杆P3的高度直到示波器上波形如F所示。顺时针或逆时针转动寻迹电位器到头，示波器上射频信号的包络虽变小，但形状不应有较大的变化，如图29所示。如果变化太大应重复进行上述工作，杆的加载位置如图30所示，包络图形的标准规格如图31所示。

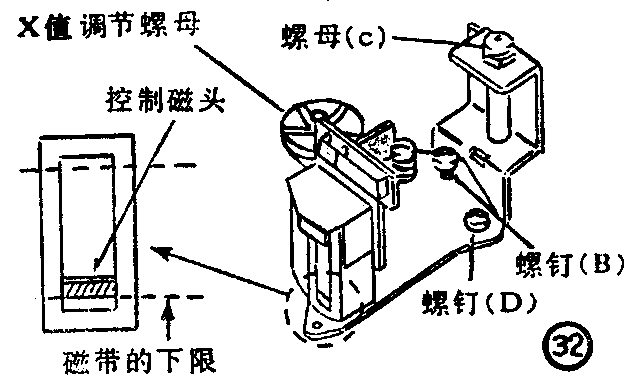

（2）音／控磁头倾斜度的调整。在更换音／控磁头和压带轮之后应进行这项调整。重放录象带，观察磁带是否在P4杆的上沿与下沿之间运行，如果磁带的上边缘或下边缘出现波动或皱拆，就要调节图32、33中的螺钉B使波动或皱拆消失，即保证重放图象不现噪波和跳动。倾斜度的调整方向如图33所示。
（3）音／控磁头高度的调节。随着磁带的运行，观察磁带的下边缘是否沿着音／控磁头的下边缘运转，如果不是，可稍微转动音／控磁头组件上的螺母C，以提高或降低音／控磁头的高度。
（4）音／控磁头方位角的调整。将示波器的探头接到后面板的声音输出插口上，重放标准彩条（带1kHz声音）磁带，调整螺钉D使声音输出电平为最大，并且不失真。
（5）音／控磁头水平位置的调整（即X值调整）。把寻迹电位器放到中间固定位置，示波器探头接到磁头放大器的输出端TP3001，重放标准彩条磁带，调节音／控磁头上的X值调节螺母，使示波器上监视的重放亮度调频信号波形为最大。(葛慧英)
