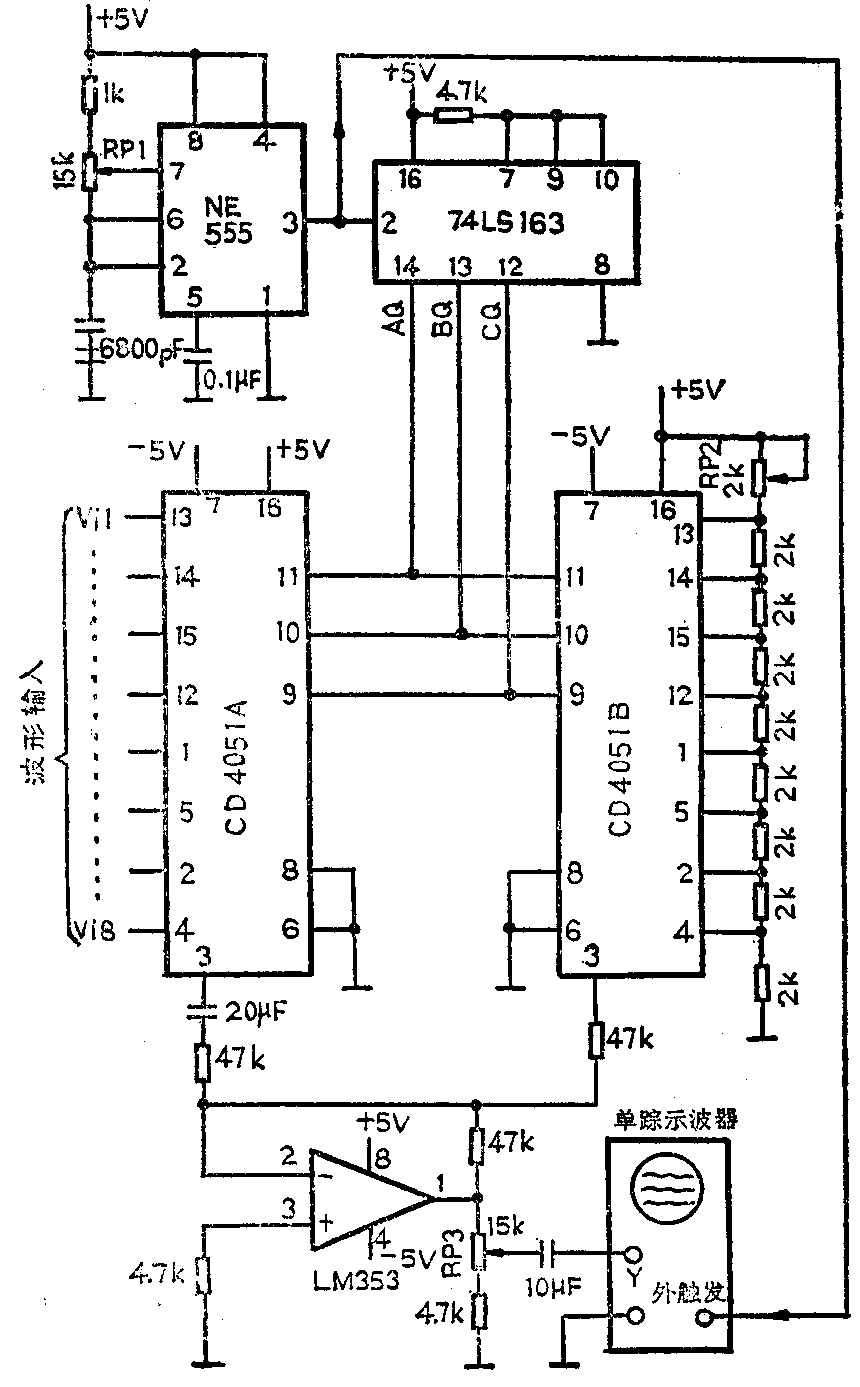

目前经常使用的示波器多为单踪和双踪两种。欲同时观察多路波形，则需使用多踪示波器，往往这类示波器价格较贵，本文介绍的装置与您现有示波器配套使用（见图），就能同时观察八路波形，这种装置制作容易，只须十多元钱，经济实用。
电路原理：非稳555定时器输出（3脚）连续方波，给74 LS 163四位同步二进制计数器提供时钟脉冲，这样74 LS 163的输出端AQ、BQ、CQ将按二进制规律不断改变状态组合（八种），两个CD4051模拟开关根据状态组合，依次通断相应的八路模拟开关，两个CD4051模拟开关的输出（3脚）为并连，经过求和放大器把CD4051A输出的波形与CD 4051 B输出的直流电平叠加后输出，在示波器上就能呈现出具有不同高度的各路波形。其RP1控制时钟脉冲即控制模拟开关通断时间；RP2控制八路波形间距；RP3控制八路波形幅值。（王一川）
