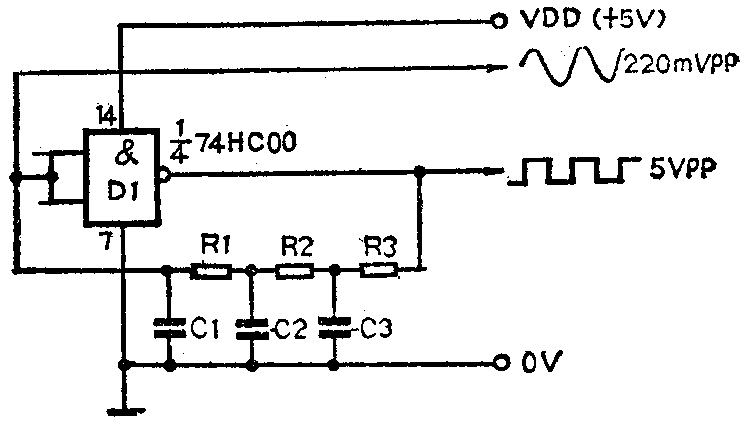

本电路的特点是，仅用一个普通反相门和少数元件就构成一个时钟发生器，还能同时输出两种同频率波形：方波和正弦波。电路工作条件是，反相器D1具有很高的增益；RC网络引入180°相移。使RC网络产生180°相移的振荡频率f\(_{0}\)计算公式为：f0＝\(\sqrt{6}\)／（2πRC）。其中R＝R1＝R2＝R3，C＝C1＝C2＝C3。象线性放大器一样，D1也需设置偏压，在此由R1R2R3支路提供。
D1输出为方波，这是因为74HC00反相门增益很高（大于1000）而使其输出饱和所形成。方波幅度（即峰—峰值VPP）约等于电源电压VDD，其基波幅度不同。RC网络既有相移又有低通滤波之功能。在其输出端即D1输入端得到一个略有失真的正弦波，其幅度为：
（4VDD）/（29π）V。如果反相器的增益恰好为29，D1输出的将是正弦波。
该振荡器频率在100Hz～10MHz范围内工作良好。若用无缓冲输出级的74HCU00代替74HC00效果更好。（李学海 编译）
