声响产生器能为儿童提供有趣的娱乐，它能产生一种欧洲警车汽笛声、鸟叫声和宇宙飞船声等。此外，它还可用作门铃、报警器等。该声响效果产生器制作简单，元器件易购且价廉。

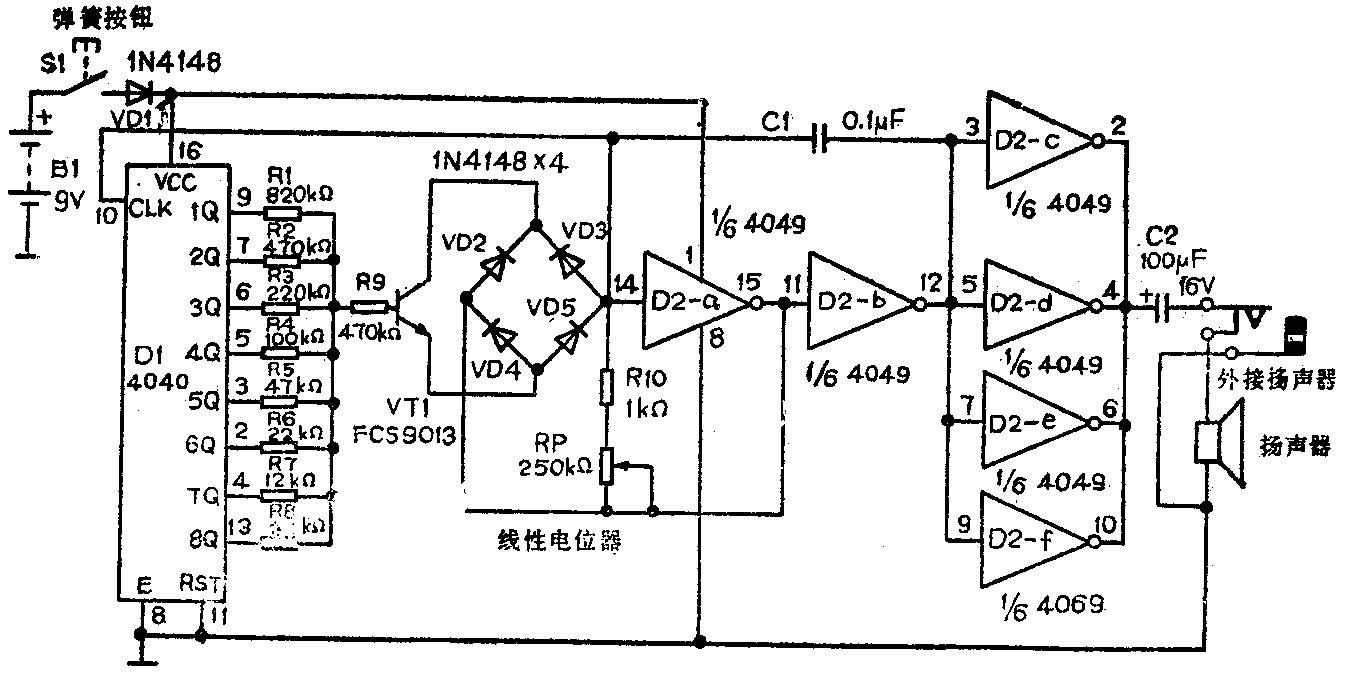

电路原理如附图所示。计数器D1是一片CMOS的4040型12级二进制计数器；D／A变换器由R1～R8的一组电阻简单的电路组成；压控振荡器由4049型六反相缓冲变换器中的二个“非”门（D2－a、D2－b）、三极管VT1和定时网络（包括VD2～VD5、C1、R10和RP）组成，二极管桥路实际上起压控电阻的作用；缓冲放大器是由4049型六反相缓冲变换器中剩下的四个“非”门（D2－c～D2－f）相并联构成的。
电路工作时，压控振荡器最初的振荡频率由电位器W所调节的阻值确定。压控振荡器开始的振荡频率相当低，然后随着D／A变换器所供给的控制电压增加时逐渐升高。当计数器（D1）无输出时，流入三极管VT1的基极电流很小，所以压控振荡器的控制电压也低。随着计数器的输出电压越来越高时，VT1的基极电流也逐渐增加，于是压控振荡器的振荡频率也随之升高。作为实验用该电路的音量是足够的，若想进一步增大音量，可加一级功放并采用功率较大的扬声器。
图中的4040型计数器可用国产CMOS的CH4040型12级二进制计数器代替，4049型反相器可用国产CMOS的CH4049（或J330）型六反相缓冲变换器代替，三极管可用国产NPN型小功率管代替，二极管1N4151用国产2CK73D管代替。扬声器用2英寸半的8Ω高音扬声器。
该声响效果产生器线路简单，只要接线正确无误，一旦焊接完毕，接上电源并按压按钮S1，便可听到喇叭发出的声音。用RP调节音调。为改变声响效果，可改变电源电压试试。（周联3
