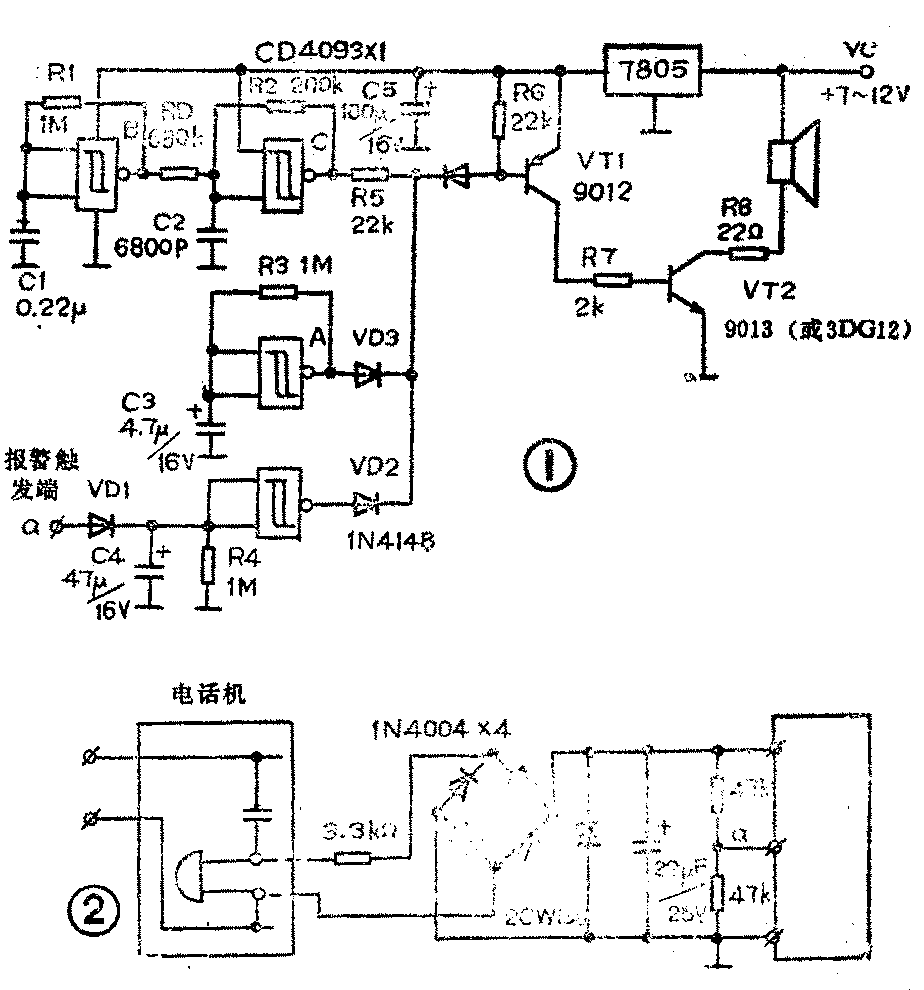

图1电路用以产生电话振铃变音，它与电话连接方法如图2所示。
图1用CD4093集成电路，其中三个施密特与非门及其外围阻容元件构成三个不同频率的振荡源，A振荡源产生周期约5s的控制信号，经二极管VD3控制变音信号的输出与否以产生变音间隔、B振荡源输出约5Hz的方波信号，经电阻RD使音频振荡源C（频率f\(_{c}\)约800Hz）的振荡频率以fc为中心频率，受到了振荡源B的调制而产生变音，改变RD之阻值即可改变变音深度。但应注意本电路中RD取值不应小于300kΩ，否则当振荡源B输出低电平时易造成振荡源C停振而只发单声。图中阻容参数仅作参考、若遇变音不理想只需简单调整即可。另外，该电路作家电装置的报警亦甚理想。（王卫兵）
