在观看国际比赛时，我们经常看到一种画面变幻的广告牌。这种广告牌有3种图案，隔一会就变换一次图案，极具动感，故很能吸引观众。

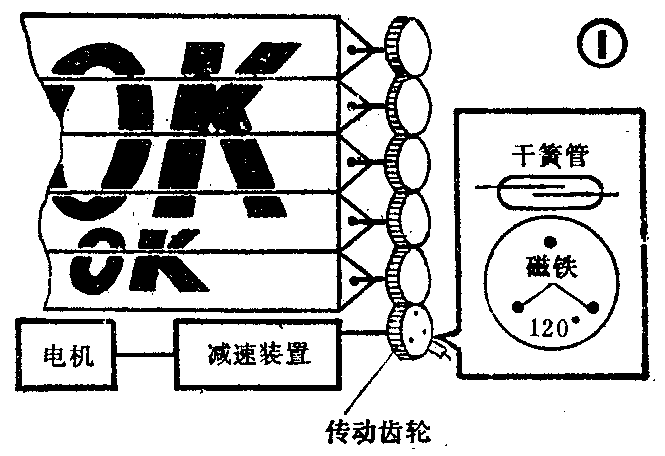

这种活动广告牌的结构如图1所示。在截面为等边三角形的柱体的3个侧面上分别画有3种图案，电机通过减速装置带动齿轮实现图案变换。在传动齿轮上装有与画面对应的3块磁铁，供控制电路作电机停转检测信号。

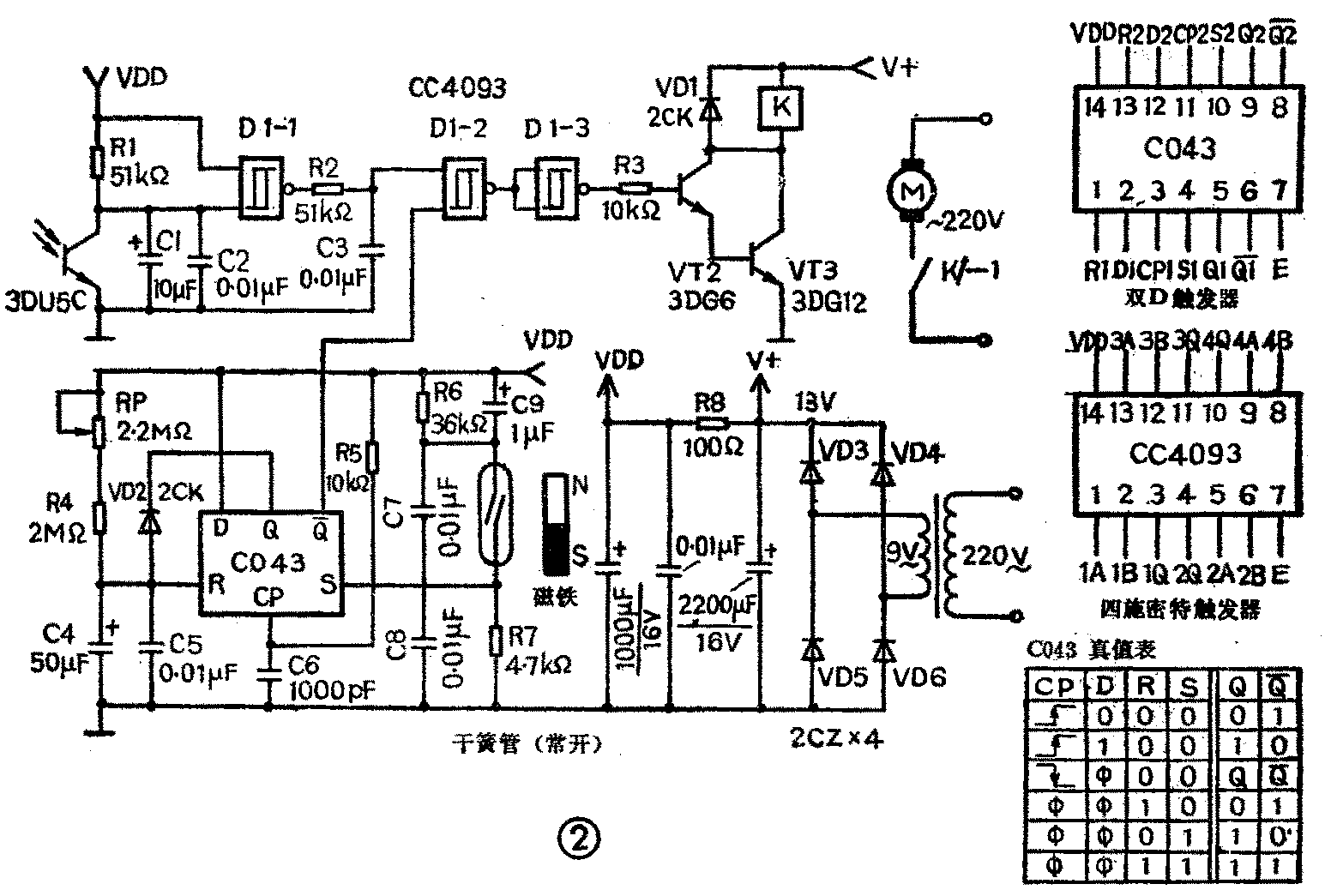

图2是活动广告牌的控制电路。VT1、D1-1等元器件构成夜间自动停止工作控制电路。广告牌画面变换时间由RP控制，时间在15秒～2分钟内可调。工作时，电源经RP、R4给C4充电，当C4充电达到R端门限电压时，Q-端变为高电平，电机启动运转。此时Q为低电平，C4经VD2放电。由于传动齿轮上的磁铁移开，干簧管关断，C9经R6放电。当电机转动使画面变换完毕时，磁铁又使干簧管导通，电源经C9、C7向S端送一置位脉冲，电机停止转动，又开始下一个循环。
该电路要求画面变换时间应大于1.5秒，实际工作时，选择2种比较合适。(刘福全)
