农村或城市居民用电普遍存在交流供电电压不稳的情况，对家用电器构成一定的威胁。本文介绍的交流自动稳压器能在输入电压在110～380V交流电时，始终输出220V交流电压。

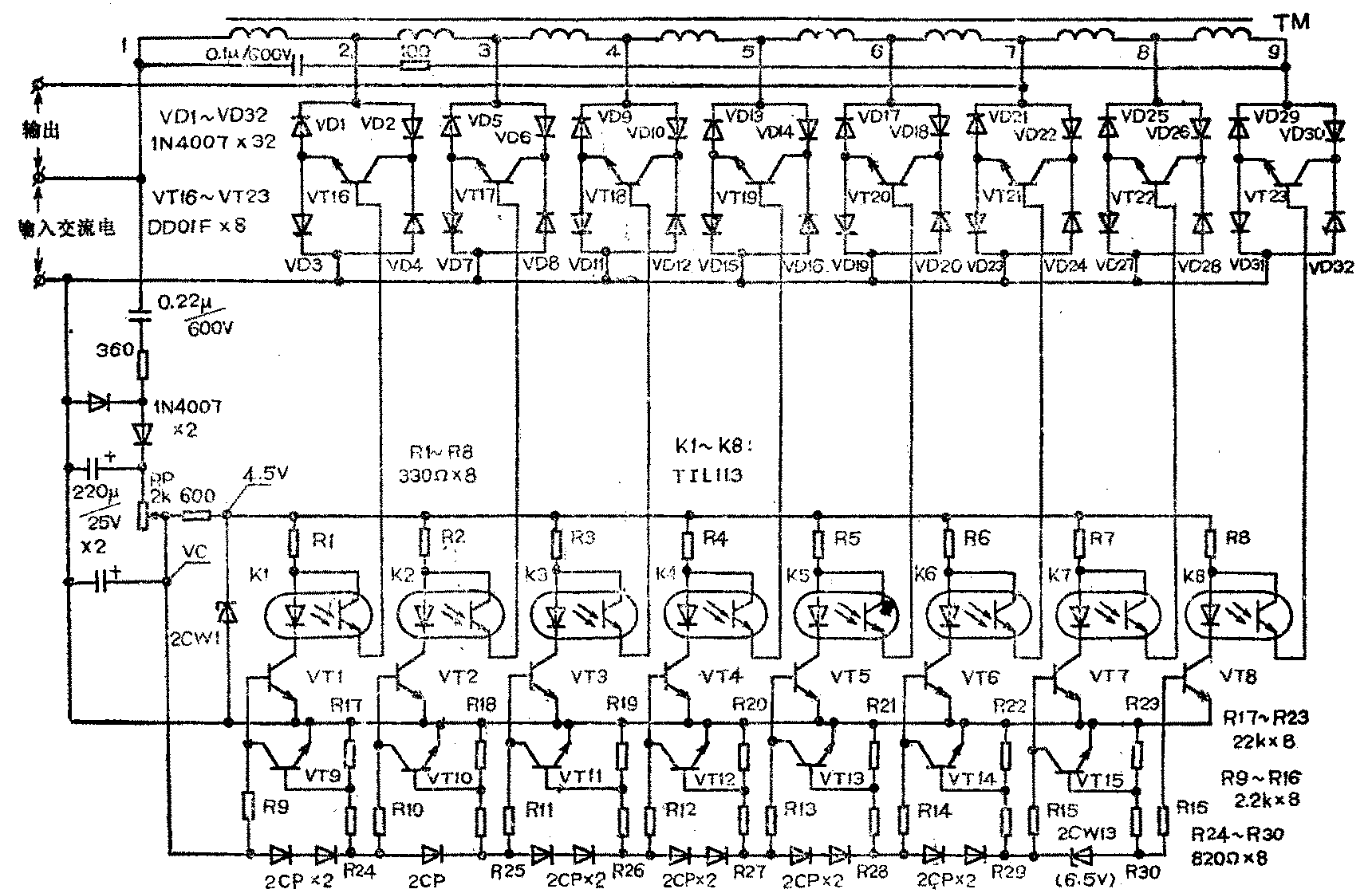

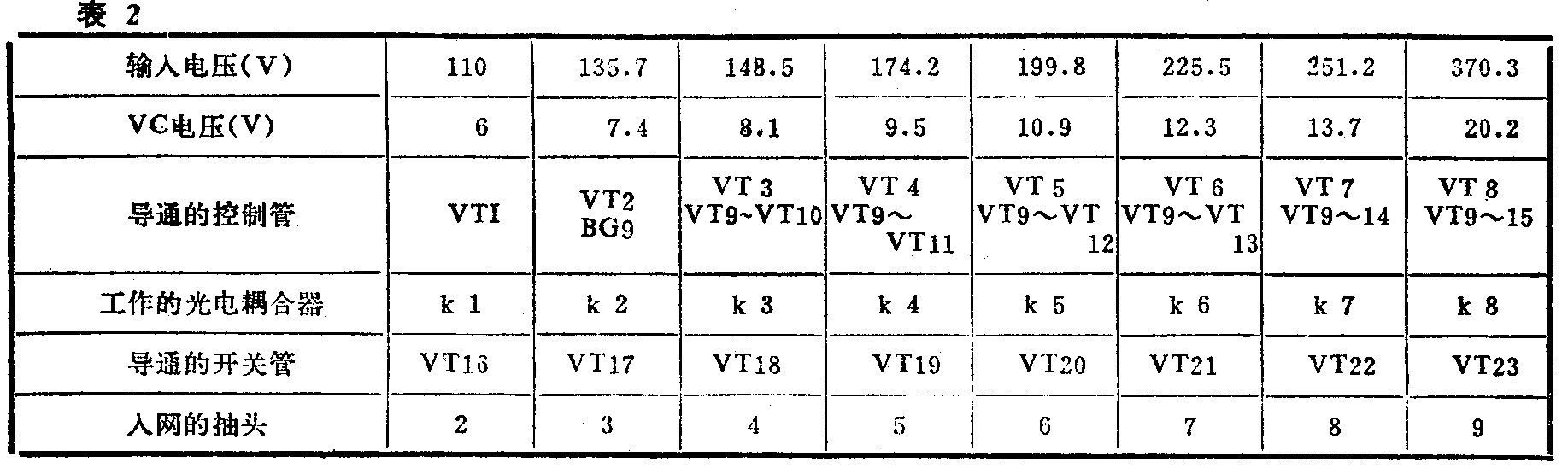

该稳压器电路如附图所示。图上部有一自耦变压器TM，根据输入电压的高低改变变压器接入输入交流电的匝数，便可在次级（引脚7）得到稳定的电压。VT1～VT8分别为光电耦合器K1～K8的控制管，VT9～VT15为VT1～VT7的控制管，VT16～VT23为开关管，决定相应的自耦变压器抽头是否接入输交流电。工作过程是：当电网的输入交流电电压使检测点VC对应电压达到6V时，VT1导通→K1初级发光管亮→K1次级光敏管阻值降低→VT16基极得到正向偏压而导通→变压器初级线圈抽头2接入输入交流电。当输入电压使检测点VC对应电压达到7.4V时，VT2按上述原理开通VT 17将变压器抽头3接入输入交流电；同时，由于VC电压升高，VT9导通，把VT1的基极对地短路，VT1截止，这样就使VT16截止，变压器抽头2与输入交流电断开。

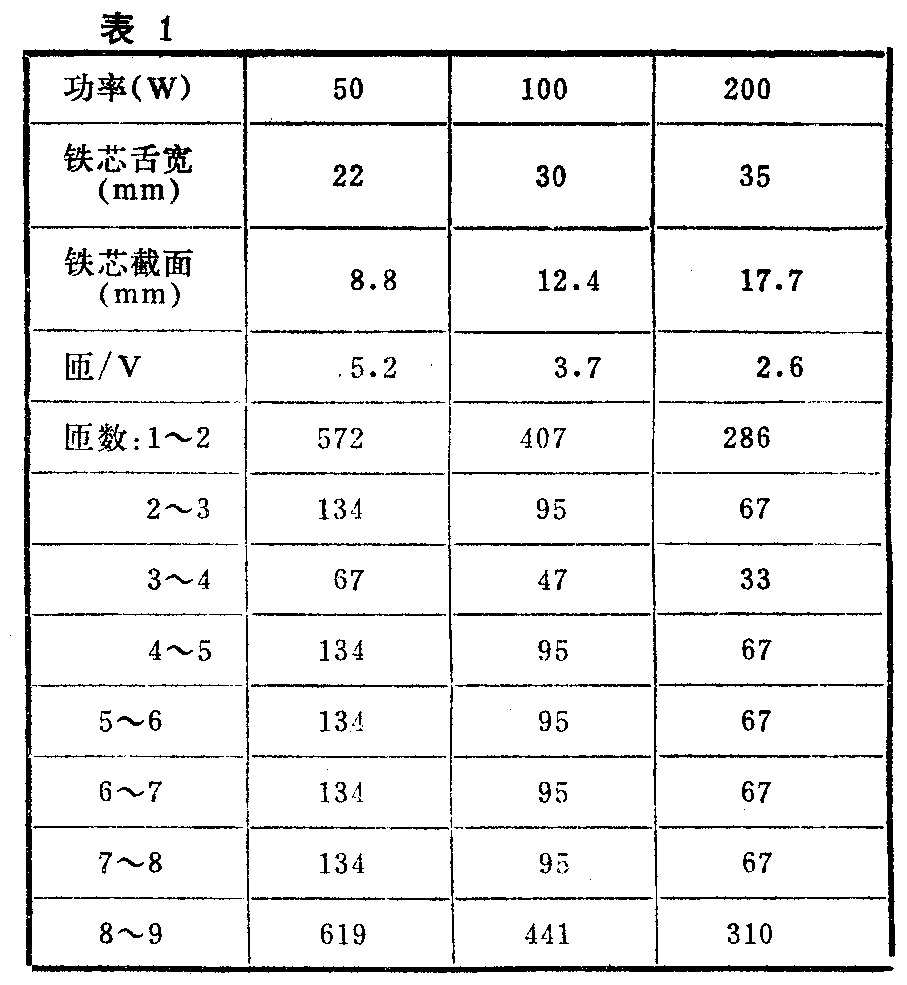

本电路中，VT16～VT23应选用Vcbo、Vceo在400V以上的高反压管。自耦变压器按不同功率要求，绕制数据请参见表1。(李一男)
