近年来，我国汽车数量日益增多，这些汽车内大都配有音响设备。因使用不当或其它原因引起这些音响设备损坏的概率也相当大。有些汽车收、放机，虽然电路并不太复杂、功能也不算多，但因维修人员缺乏必要的使用说明书或音响设备的电原理图；加之，有些音响设备内的某些零配件，尤其是进口汽车音响中的某些IC，一旦损坏，很难购到原型号的配件，这就使维修人员的检修工作遇到诸多困难。为帮助读者和广大维修人员速修故障机，笔者举8个检修实例，结合介绍修理经验以及一些实用维修资料。
例1 故障现象：一台天宝TB－870型汽车收、放机，收音正常，用磁带放音时无声，但磁带放音指示灯（LED）亮。

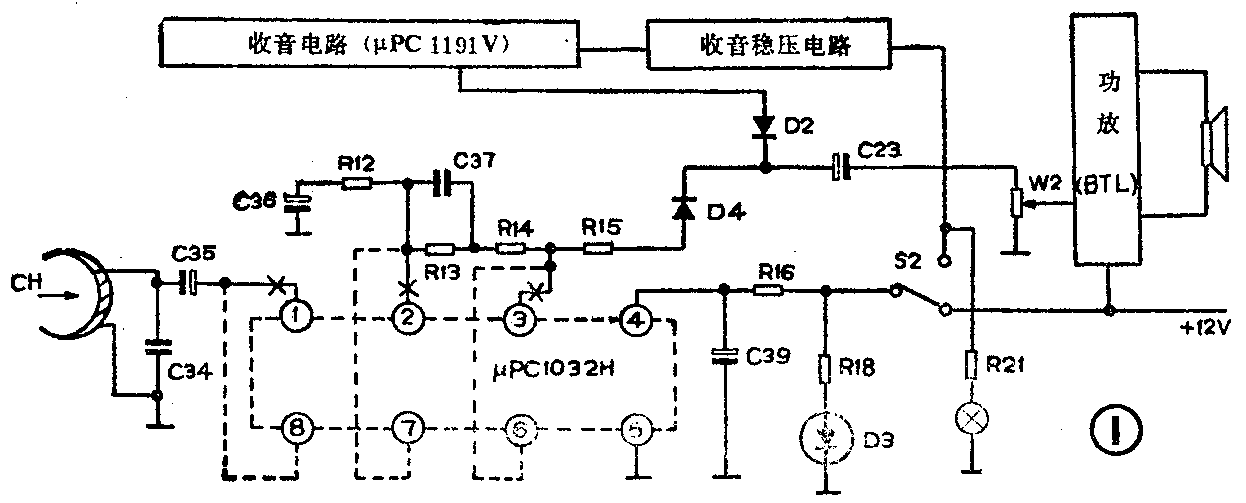

故障分析：天宝TB—870型汽车收、放机是中外合资生产的一种汽车音响设备。其广泛配用在重型载重汽车上，特别是8吨载重汽车上用得最多。该机虽是单声道，但其内部却用了两块TDA 2003集成块组成了BTL功放电路，所以，该机的输出功率较大。该机的电原理方框图见图1所示。故障为收音正常，放音无声，说明整机供电正常；末级功率放大电路是收、放音的共用部分，收音正常，说明功放电路也无共故障；用磁带放音时，磁带放音指示灯亮，说明收、放音转换开关S2正常，故障出在磁带放音电路中。其主要原因可能有以下3方面：（1）放音磁头电路异常；（2）均衡放大集成电路μPC 1032 H或其外围元件不良；（3）电机本身或其机械传动部分有故障。

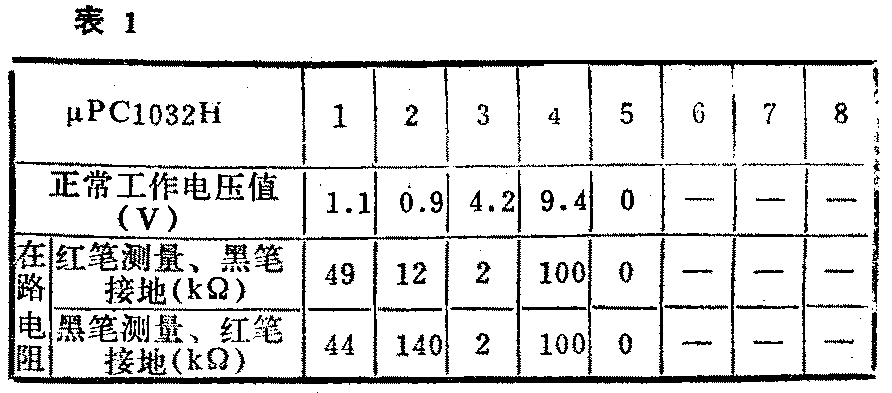

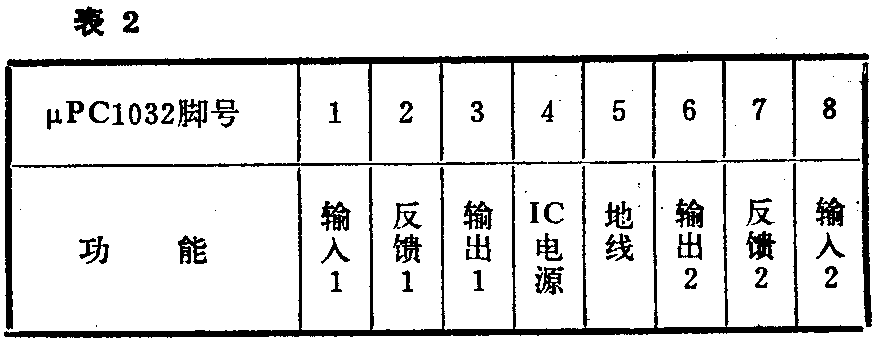

故障检修：打开整机的全封闭铁盒的上盖，焊下密封双连边与下铁盒连接的粗连接导线，卸下调谐指示钮及音量电位器轴上的两只螺母等，就可将主印制板从下铁盒内取出。直观检查磁头电路、μPC1032H及其外围元件，未发现有断裂、脱焊、碰线等异常现象。通电开机，观察电机运转正常，机械传动部分也未有卡死、打滑现象。用万用表10V DC档测得μPC1032H各脚电压与表1所列的正常值相差较大，检查其外围元件未发现有损坏者，故判定是IC损坏。μPC1032H是一种双声道前置放大集成电路，其引脚功能见表2。
从其引脚功能可看出，它的两路是相互独立的，该机只使用了其中的一个通道（即①、②、③脚组成的通道），另一通道⑥、⑦、⑧脚却空着未用，故切断其①、②、③脚与外电路的连接铜箔，用塑料软导线按图1中虚线所示的对应关系将⑧、⑦、⑥脚焊到相应的各点上。经检查无误后，通电试机，放音恢复正常，故障排除。
例2 故障现象：一台天宝TB—870型汽车收、放机，用磁带放音时正常，收音无声，但收音指示灯（小电珠）亮。
故障分析：该机的电原理图见上例图1所示。从上例分析可知，功放电路是收、放音的共用电路，放音正常，说明功放电路无故障；故障出在收音电路；由于收音无声时收音指示灯亮，说明收、放音转换开关S2接触良好。故障原因可能在以下2方面：（1）提供收音电路电源的简单串联型稳压电源电路异常，使收音部分因无电压而停止工作；（2）集成块μPC1191V损坏或其外围元件有故障。

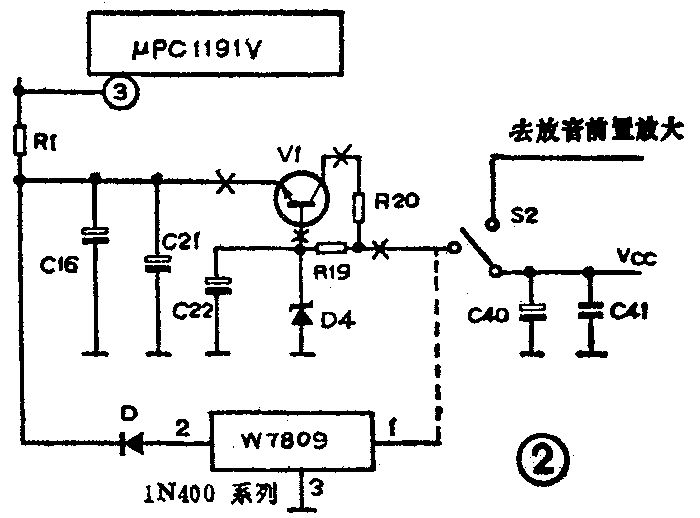

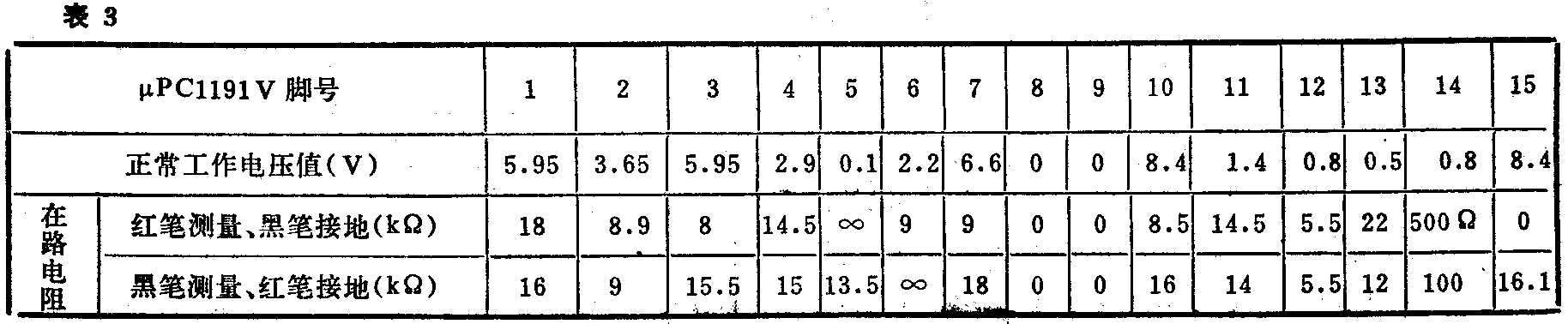

故障检修：用万用表10VDC档测集成电路μPC 1191V的各脚均无电压（正常值见表3），检查电源调整管V1的发射极也无8.4V电压输出，说明故障是因稳压电源无输出电压引起的。拆下电源调整管V1检查，发现其b—e、b—c间均开路。该管型号为8050，由于一时无法买到，故采用三端固定稳压集成块W 7809和一只1N 400型的二极管来代换，效果很好。因为三端稳压块的稳压特性等指标均优于用8050组成的简单串联型稳压电路，所以代换后的整机性能实际使用证明优于原机。代换方法如下：在拆下V1管的位置，将三端稳压块的三只引脚，按图2中虚线所示的连接方法接入电路中即可。原稳压电源电路的其它元件可不必拆下来，三端稳压块也不必加散热片。经这样代换以后，只要接线无误，即可恢复正常。
例3 故障现象：一台日本三洋FSP—401型汽车收、放机，用户介绍说：“该机损坏已多时了，曾请人修过，说是功放集成块损坏，很难买到原型号的集成块代换，加之没有该机的图纸，所以，无法修理”。

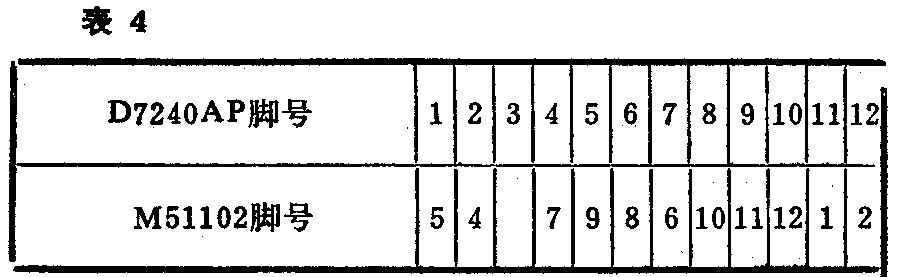

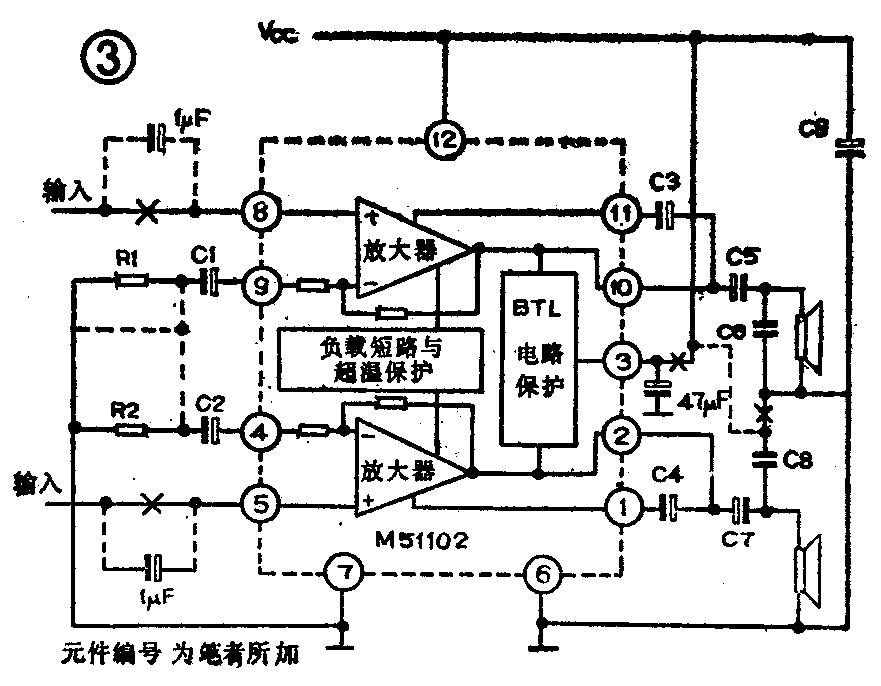

分析与检修：日本三洋FSP－401型汽车收、放机中使用的功放集成块型号为M51102，这种IC国内市场上很难见到。由于笔者手头上也无此机的电原理图，根据印制线路板上接线图描绘的M51102及其外围元件接线见图3所示。查阅有关资料，发现M51102的内部功能与D7240AP很相似，它们均是5.5W×2的双通道功放IC，12脚单列直插式结构，外围元件也差不多（D7240AP典型应用电路，笔者已在本刊1990年第7期上作过介绍，区别只是在引脚上，两者引脚的对应关系见表4所示。
具体代换方法如下：（1）用小刀切断与M51102连接的铜箔；（2）装上D7240AP，用塑料软导线按表4的对应关系连接好（但应注意连接导线应尽可能短）；（3）在D7240AP输入端①、⑥脚与前一级间各串接一只1μF／10V电解电容；用裸铜线将电阻R1、R2两端短接；将电容C8与地相连一端焊下，改焊到D7240AP的⑩脚；在D7240AP的③脚与地间串接一只47μF／10V电解电容即可。具体修改方法详见图3中虚线所示（打×号表示需要切断处）。经过以上改接替换以后，通电试机，如发现有自激现象，可在D7240AP的①、②和⑤、⑥脚间各接一只500～1000pF的电容器，具体值由试验决定，如不自激则不必加接。另外，M51102损坏以后，还可用TA7227直接代换。
例4 故障现象：一台日产 UNISEF·CR－18型汽车内立体声收、放机收、放音均无声。
分析与检修：经检查故障是因其功放集成块AN7176损坏所致。由于AN 7176与AN 7168内部功能基本相同，引脚功能及排列方式均完全一样，两者可直接互换。所以，可以按笔者在本刊1990年第7期上介绍的用D 7240 AP代换AN 7168的方法来代换AN 7176，这里不再赘述。（待续）(孙余凯)
