红外遥控电路是新型录象机的一个重要组成部分。426E录象机的检索、慢动作速度、慢动作磁迹跟踪、进帧和反复等功能就属于这个范围，这些功能必须操作遥控器才能实现。红外遥控电路也是录象机中故障率较高的一部分，为此，本文准备较详尽地介绍426E（427E）录象机遥控电路的原理和检修方法。
426E和427E机遥控电路原理简介
1、遥控发射器

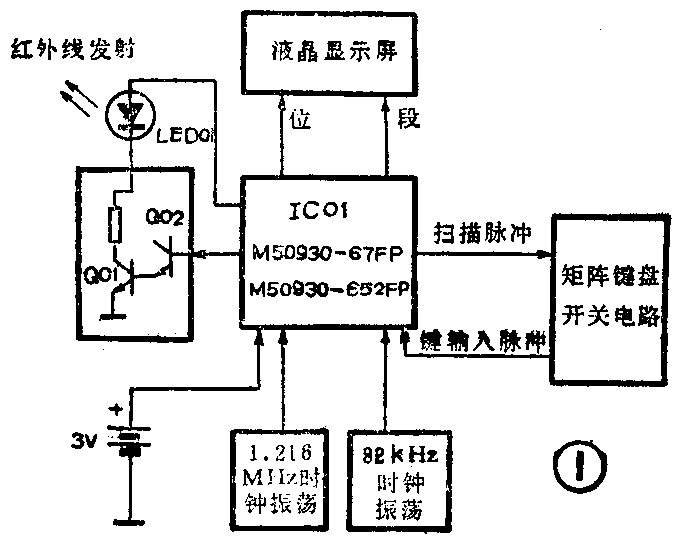

遥控发射器的电路结构框图见图1所示，它是以红外遥控发射专用集成电路IC01为核心组成的。IC01系四列扁平塑封80脚集成电路，型号为M50930－67FP（427E机为M50930-652FP）。该发射器不仅可通过按压按键对录象机的工作状态进行控制，还能在液晶显示屏上显示出日历、时钟、定时器程序、发射及报警（仅427E机有）等数据或操作功能符号。

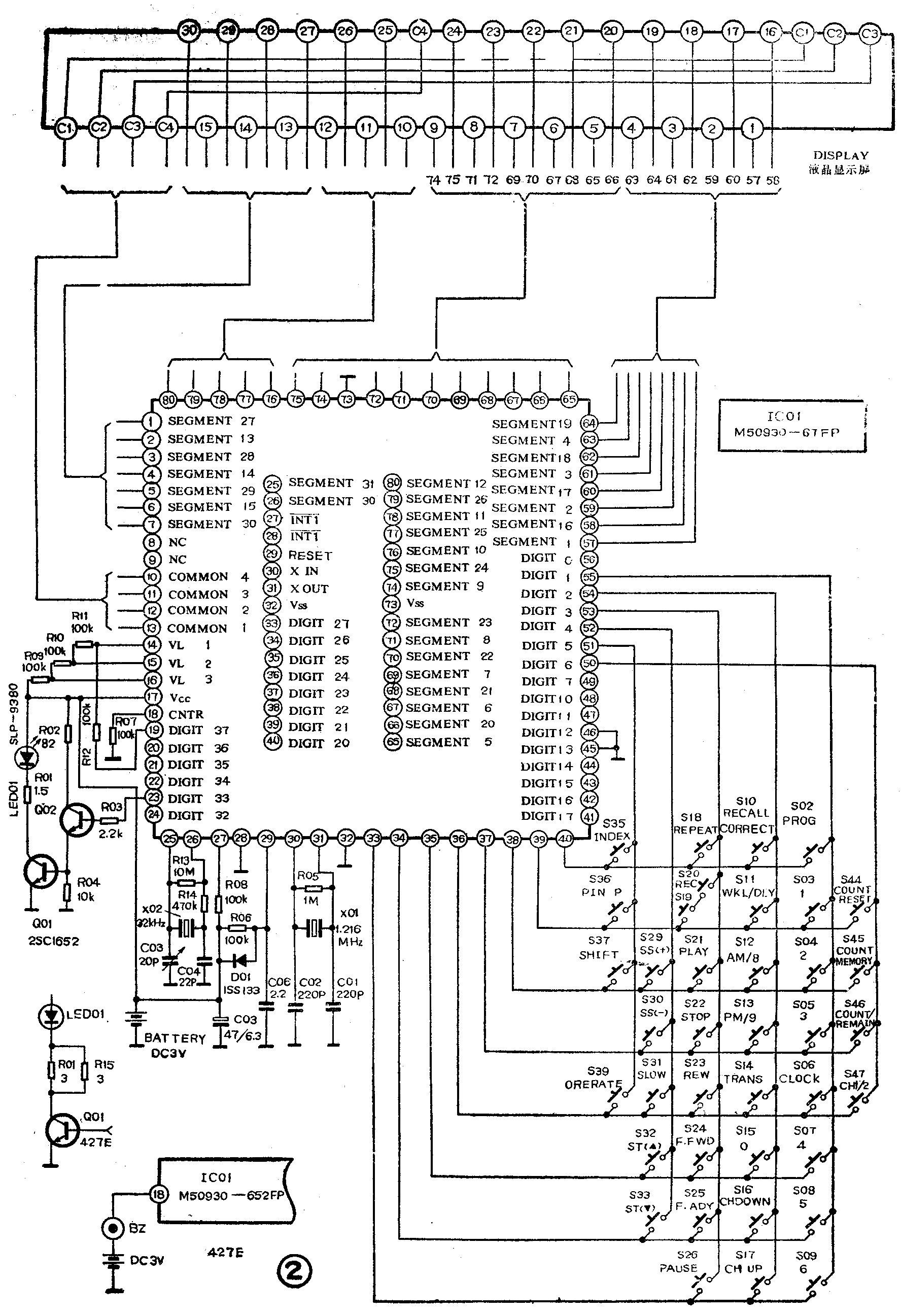

发射器的具体电路如图2所示。
图2中，发射器键盘矩阵电路由8×6矩阵开关组成，它与IC01内的扫描脉冲发生器和键盘信号编码器构成了键命令输入电路。该电路是实现人机（录象机）对话的接口电路。IC011（DIGIT27～20，意为数位27～20。这是IC01引脚功能说明，阅读时请对照图2中IC01框内的英文标注，下均同）是扫描脉冲发生器的8个输出端，5（DIGIT6～1，数位6～1）是键信号编码器的6个输入端。8个输出端和6个输入端构成8×6键矩阵可具有48个功能键位，可执行48个指令。但426E机仅用了38个键，其中S36、S37、S46和S47对426E机不起作用，故实际的功能键为34个。图2中各键标注的英文说明在426E机使用说明书上有详细中文解释，为省篇幅，这里不一一示出。427E机的键盘共有40个键，有4个键对427E机无作用，起作用的36个键中，比426E机多了PROG MEMO（程序存储）和VTR1／VTR2（录象机1／2）两个键，另外TV PROG6电视节目程序6与ALARM（报警）键为共用（一键两功能），其余33键与426E机基本相同。
IC011输出时序扫描脉冲。当操作人员按下某个功能键时，相应的扫描脉冲通过按键开关输入到IC015中的一个对应脚，使IC01内的只读存储器中相应的地址被读出，进而产生相应的指令代码，再由指令编码器转换成二进制数字编码指令，以便使录象机中的微处理器能识别和处理。例如当按动S21（PLAY，放象）键时，IC01输出的扫描脉冲便加到7，IC01产生相应的放象操作编码指令。
在IC01内，指令编码器输出的编码指令送到编码调制器。在编码调制器中，38kHz载频信号被编码指令脉冲调制，形成调制信号。调制信号经缓冲级后从IC01脚输出至激励管Q02的b极，由Q02、Q01组成的红外信号激励级放大，推动红外发光管LED01，发出被38kHz调制信号调制的红外线，通过发射器前端的辐射窗向空间发射。
该发射器采用双时钟脉冲振荡电路。其中由晶体X01、C01、C02和IC01内电路组成1.216MHz时钟振荡器，其输出信号主要供分频器产生38kHz载频脉冲等用；由晶体X02、C04、C05（427E机分别为C05、C06）和IC01内电路组成32kHz（确切值应为32.768kHz）时钟振荡器，其输出信号主要供时钟计时及液晶显示等用。这两个时钟振荡器产生的脉冲具有推动和协调发射器内各电路正常工作的重要作用，通常只要其中一个振荡器不工作，整个遥控发射器便会失效。
液晶显示器由IC01的多个引脚输出信号推动。其中IC01⑩～脚（COMMON1～4，公共端1～4）与液晶屏的4个公共电极相连，IC01①～⑦、889（SEGMENT，数字段）分别与液晶屏相应的数字段电极相连；IC01各脚与液晶屏之间的连接关系在图2中均已明确注出。
IC01的（RESET）为复位端，外接复位电阻、电容R06、C06等元器件，作用是保证发射器起始工作状态正常。该发射器由2节5号电池供电，3V电压从IC01脚（Vcc，正电源端）和0Vss，负电源端）加入集成电路，同时亦对Q01、Q02组成的激励放大器供电。
427E机发射器比起426E发射器来，主要是改进了发射器的外观设计（外形更为美观、液晶屏宽大、键钮安排更为合理及便于操作等）和增设了可容纳4套定时节目程序的存储器（由发射器控制录象机进行4套节目的定时录象操作）。此外，427E发射器还有报警功能，电路见图2左下部所示。当发射器设定的定时录象程序开始时间与现在时间（即时钟指示时间）一致时，IC01输出间断蜂音信号，推动蜂鸣器BZ发出约5秒钟长的“滴、滴”蜂音，告知用户遥控定时录象时间已到，录象机开始自动按设定程序进行录象。
426E和427E发射器的一个传输指令由32位（比特）二进制代码组成，以脉冲间隔宽度来区分0码和1码，1码脉宽为0.56ms、间隔1.69ms，0码为0.56ms脉宽、间隔0.565ms。
2、遥控接收器

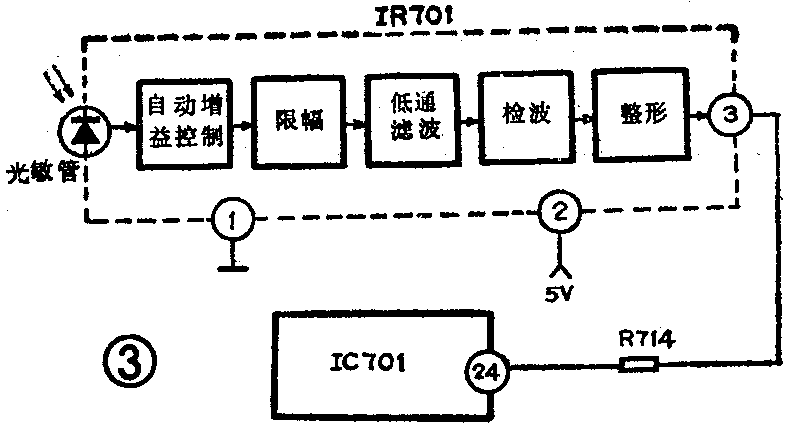

遥控接收器电路框图见图3所示，它是由一块装有光敏二极管的接收器专用集成电路IR701组成。IR701只有3个引脚而无外围电路元件，因此接收器实际仅IR701一个器件，非常简洁。
当遥控发射器发出的红外光被接收器的光敏管接收到时，光敏管将光信号转换为电信号。该电信号通过IR701中的自动增益控制电路和限幅器稳定幅度，随后用38kHz低通滤波器滤出38kHz调制信号，再经检波器解调出编码指令脉冲，最后由整形器放大整形后从③脚输出，通过R714送到定时器／调谐微处理器集成电路IC701（M50954－672SP）。IC701将编码指令脉冲进行解码，然后输出相应信号令录象机中有关电路按遥控发射器指令进行工作，执行相应功能的操作。
遥控电路故障检修
遥控电路检修主要是遥控发射器的检修，因为接收电路检修很方便，只有一块IR701需检查，通常若查IR701②脚5V电源电压正常、①脚和③脚的连接也无问题，便可判断IR701损坏，可换新件。但一般接收电路的故障极少见，故不要轻易判断IR701损坏，应在确认发射器完好及IR701外接电路无问题之后才可作出判断。下面介绍发射器的检修。
1、所有按键失灵，液晶屏无显示
这种故障最为常见，大都是IC01无工作电压所致。检修时只要测量一下IC01脚电压，若明显低于3V或为0V（对地），应检查电池与电池夹之间的接触状况、电池电压及相关的印制线路，一般很快便可查到故障部位。如果发现电池漏液腐蚀了印制线路，使其断裂或漏电，应先用锋利小刀刮去线路上的锈垢，然后用无水酒精擦净余垢，待酒精挥发干再焊好断裂线路便可。焊接时电烙铁必须可靠接地或拔下电源插头后再焊。
2、所有按键失灵，但液晶屏有正常显示
这种故障一般是激励放大器不正常而引起的。检修时可通过测量Q01、Q02各极电压来速判故障点。当发射器正常时，按下任何一键，Q02的Vb、Ve和Q01的Vc、Vb均应随之跳动0.1V左右，按下S14键时还会有0.3V左右的抖动电压。若无此反应，再测IC01脚电压，应该出现同样跳幅的电压。若无，说明IC01内电路损坏（这很少见）；若有，说明R03、Q02或相应线路有故障。如果按键时R01上端无此反应，而Q01b极有此反应，说明Q01损坏或LED01不良。应该注意，Q01c极和Q02c极电压在不按键时分别为2.2V和3V左右，按键时向下跳动0.1V左右。Q02和Q01可用3DG201等塑封管代换，若有芝麻状微封装管，则安装时不太占位，因原Q01、Q02均用片状微封三极管。
3、所有按键均失灵、液晶屏显示混乱或仅显示部分内容
此故障一般是32kHz振荡器或1.216MHz振荡器不良所致。判断具体是哪个振荡器出故障可用下述简易方法：将一台袖珍收音机调至中波段，并把它靠近发射器，如果2个振荡器均正常工作，则收音机会发出“哈哈”噪声及“滴、嗒”的走时秒声。若没有秒声，说明32kHz振荡器停振，一般是X02、C05、C04失效所致。若噪声和秒声均有，但液晶屏显示符号不断闪烁而且混乱，一般是1.216MHz振荡器停振所致，可检查X01及C01、C02是否漏电及损坏。检查时，如果秒声比较微弱而不易判别，可调整收音机频率度盘，直至秒声较明显时停下。
如查出X02损坏，可用普通效率电子表中的晶体直接代换。
4、遥控距离近
造成这种故障的主要原因是电池电压明显下降、1.216MHz晶振电路频率偏差太大及红外激励放大器不良等。若查电池电压和激励放大器均正常，则说明故障大多在1.216MHz晶振电路，一般是X01谐振频率偏离1.216MHz太多或C01、C02不良所致。
5、时钟指示误差大
426E、427E发射器只要一装上电池，便会进行计时并由液晶屏显示（当然要按键设定时间后才会正常计时），而松下L10、L15等型录象机的发射器是没有这种计时显示功能的。计时精度主要由32kHz晶振的频率及其稳定度决定。若计时误差不大，可试调C05予以解决。若计时误差太大，一般是X02损坏所致，可换上数字电子表中的晶振子予以排除。
6．个别按键失控或时好时坏
此种故障大多是失效按键对应的开关触点与导电橡胶间接触不良所引起的。检修时只要用无水酒精擦除触点上的氧化物及污垢等即可。若污垢较牢固，可用文具橡皮擦除；不要用刀刮，因为开关触点一般镀金，镀金层被刮伤后极易导致接触不良故障。
7．所有按键失灵、液晶层显示固定不变
这一般是某个或某几个按键开关被电池漏液或水分等短路所致，应仔细检查按键开关部分，并用无水酒精擦净漏电或短路部位。
8．液晶显示符号缺笔划
造成这种故障的常见原因有：①液晶屏与印制线路接触不良（两者通过导电橡胶条接触）；②与液晶屏相连的印制线路断裂；③IC01引脚脱焊。其中以①最为常见。检修时，可用手轻压液晶屏，若故障消失，便可确认为①，通常只要拧紧印制板及去除导电橡胶两边的污垢便可排除。第②、③条检查和处理均很方便，不再赘述。
9、耗电多
发射器的2节电池通常可用一年以上，但电池使用寿命短的故障经常可遇到，有的新电池往往装上没用几天便消耗殆尽。这主要是电池接触电阻太大所致。由于电池接触不良，使IC01内电路锁定在大电流消耗状态，时间一长便使电池失效，有时还会导致漏液。因此在装上电池后要检查一下液晶屏显示是否时有时无（必要时可边轻拍发射器边进行检查），若是，说明电池接触不良，必须予以排除后方可使用发射器。
耗电多故障也可能是C03或印制线路漏电所致，但一般没有电池接触不良所引起的严重。
10、报警功能失灵
这种故障仅对427E发射器而言，一般是蜂鸣器BZ引线脱焊或断路所致。
发射器检修注意事项
遥控器体积小巧、结构较精密，检修时若不注意其特殊性问题，就可能使检修无法进行或损坏有关机件。这里简要介绍一下有关检修注意事项。

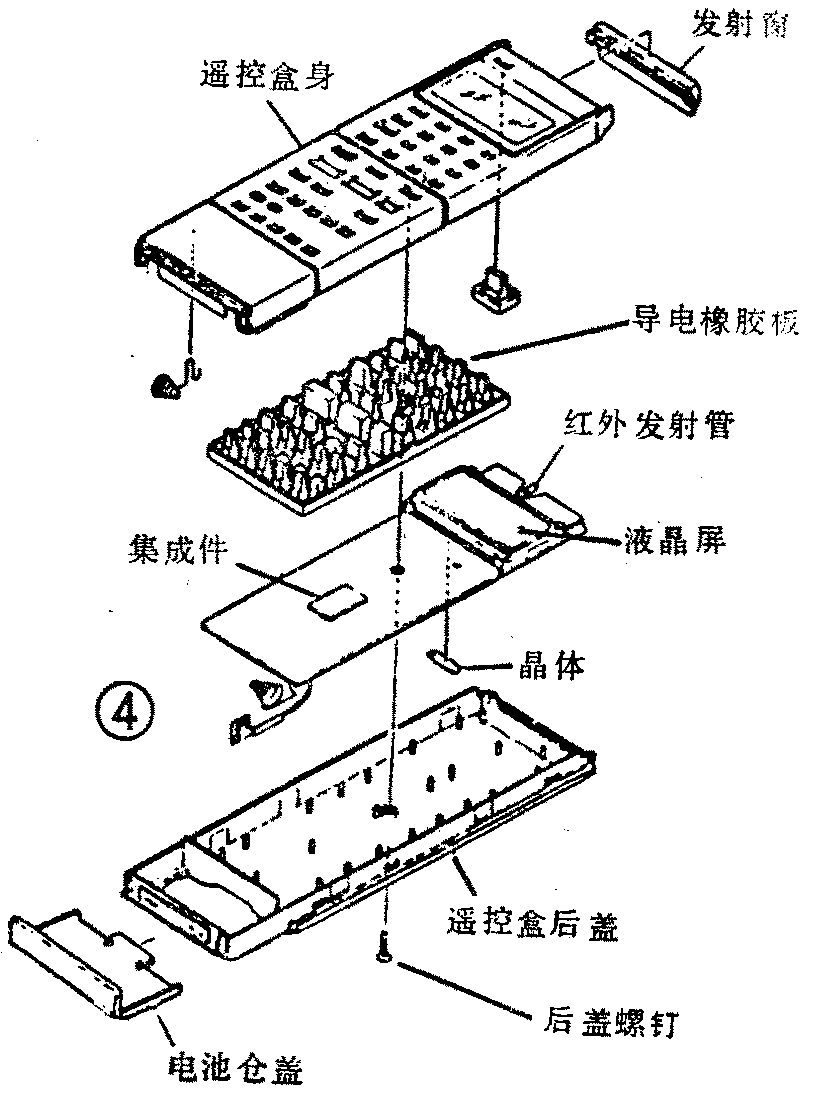

1．拆卸遥控发射器时应耐心仔细，不可用手猛拨机盒或用工具乱撬乱拧，否则极可能损坏机壳。正确的拆卸方法是：先拧下后盖上的一个螺钉（427E为2个），随后按住发射器电池仓对应的后盖，使2个搭扣释放，再用同样方法释放其它6个搭扣后便可打开后盖。以后便可拆卸印制板、液晶屏及按键导电橡胶板等零部件了。426E机发射器的内结构见图4。
2．拆开发射器后，电池一般无法装入了，故要用外引线连接电池后才能进行电路检修。
3．发射器内的电阻、电容及晶体管、二极管大多是片状微型元器件，没确认其损坏时不要贸然焊动，不然容易损坏，尤其是无引线的片状电阻和电容更易被烫坏。
4．电路中装有数个标注JOX的片状无引线元件，它们既非电阻也非电容（与电阻外形极相似），而是作过桥连接线用的连接件。若发现这种元件损坏，可用一段导线代替。
5．由于在操作录象机时要频繁使用遥控发射器，因而发射器很容易被摔跌、受潮或受腐蚀等，因此，在检修中一定要注意发射器中的元器件有无摔裂、受潮、受腐及变质现象。（王德沅）
