9．供／卷带盘的更换：首先拆下带盒仓，移开供带盘附近的主、副刹车，拆下张力带机构，然后参照图9，拆下卡圈即可向上取出供带盘。注意供带盘下面的高度调节垫片不要丢失。然后用同样的方法拆下卷带盘。重新安装供／卷带盘时应先清洗主机架上的供／卷带轴并各注一滴润滑油，然后按与上述相反的步骤重新安装。

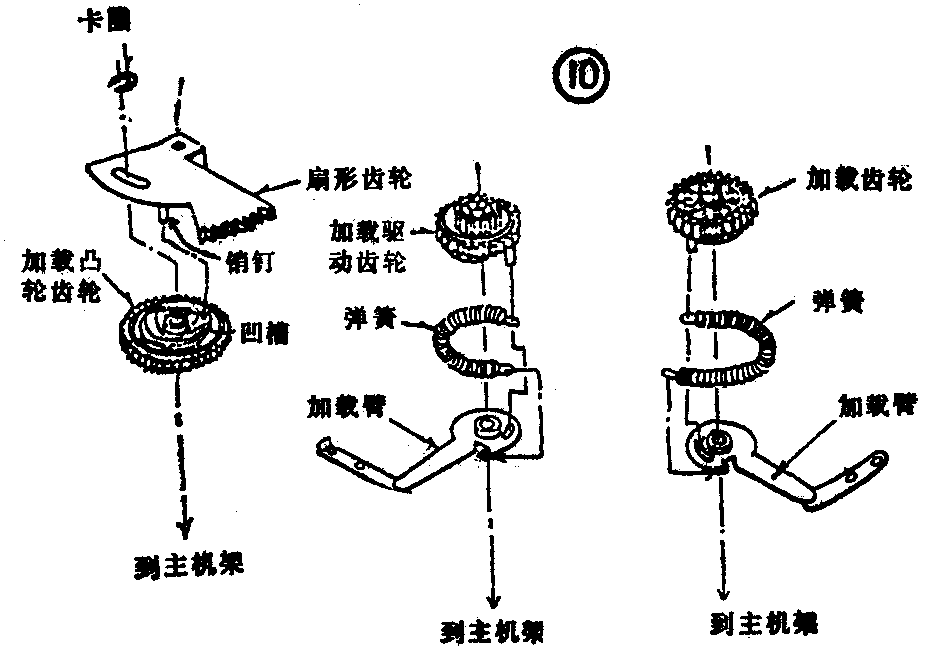

10．加载驱动机构的更换：L－15录象机中没有加载电机，磁带的加载和卸载工作由主导电机代替。主导电机的转动通过主导皮带、中心皮带轮、联系齿轮、驱动圆盘、离合器圆盘和中心齿轮来带动加载凸轮齿轮转动。参看图10，扇形齿轮上的销钉安放在加载凸轮齿轮的凹槽内，随着加载凸轮齿轮的转动而移动，扇形齿轮又带动加载驱动齿轮和加载齿轮转动，而在加载驱动齿轮与加载齿轮上分别安装弹簧和加载臂，加载臂上安装供／卷带导轴。
拆卸加载驱动机构时，注意让录象机处于停机或起弹方式。先将副加载齿轮臂取下。然后参照图10，拆下2个卡圈，取下扇形齿轮，再按图中所示零件顺序拆下加载驱动机构其它零件。更换后按相反的顺序安装，要特别注意几个齿轮的定位关系要正确。如果更换加载凸轮齿轮，要在凹糟内加入适量润滑油。

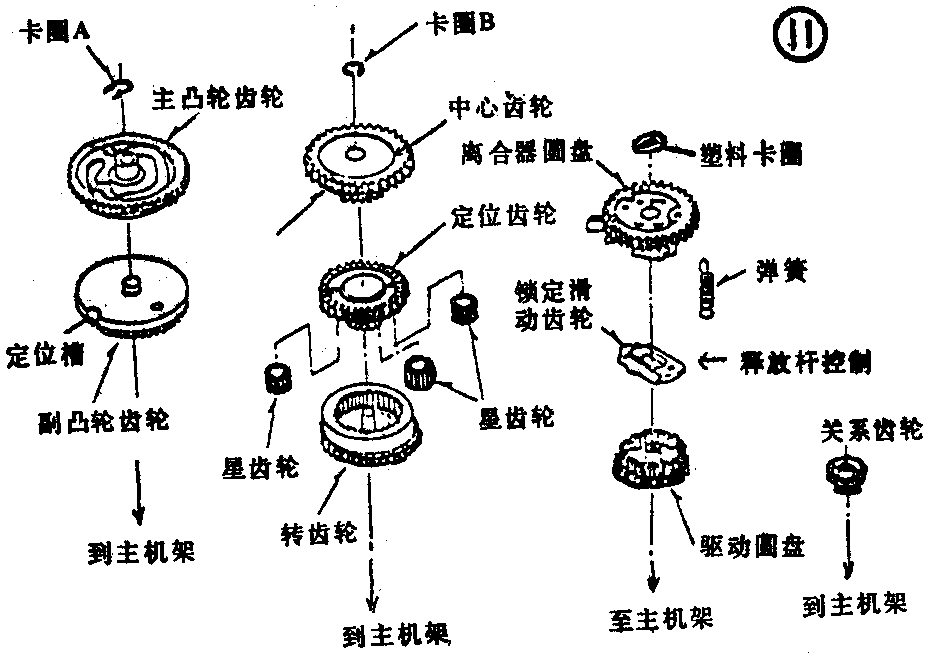

11．离合器中心齿轮和主凸轮齿轮组件的拆卸与更换：在拆卸这部分零件之前先拆下凸轮跟随臂和主导皮带的压力滚轮托架。然后参照图11，拆下卡圈A后向上取出主凸轮齿轮，再取出副凸轮齿轮。这两个齿轮是同轴的，主凸轮齿轮上有3个定位孔，一个对准副凸轮齿轮（通孔），一个对准定位齿轮，另一个对准降速齿轮。副凸轮齿轮上有2个定位孔，一个对准主凸轮齿轮，另一个与转齿轮对准。拆下卡圈B即可取出中心齿轮，定位齿轮、3个星齿轮和转齿轮，3个星齿轮呈120°放置在转齿轮内。中心齿轮、定位齿轮和转齿轮上的2个大孔与主机架上的孔对准。定位齿轮除了与主凸轮齿轮对准外还要和加载凸轮齿轮对准，中心齿轮要和离合器圆盘上的定位孔对准。在拆卸离合器圆盘组件之前必须先拆中心皮带轮，而中心皮带轮与带盘驱动机构相联系，而且离合器圆盘下面的锁定滑动齿轮的定位比较困难，这部分一般不要轻易拆卸。

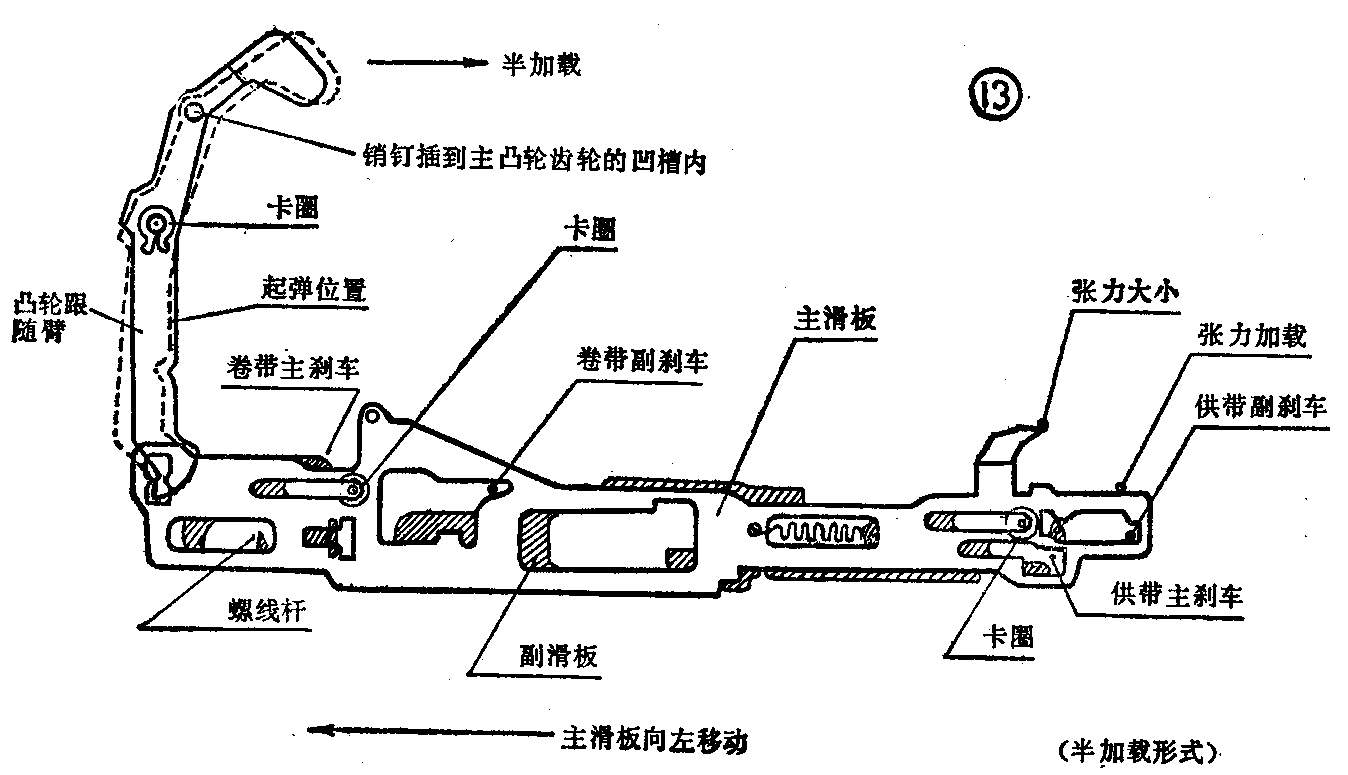

12．主/副滑板的更换：主／副滑板通过凸轮跟随臂受控于主凸轮齿轮。换句话说，当主凸轮齿轮转动时带动凸轮跟随臂上的销钉（参看图13）移动，从起弹位置到半加载位置时销钉往右移，相应的主／副滑板就往左移。当按下重放或记录键，凸轮跟随臂上的销钉被主凸轮齿轮带动向左移，相应的主／副滑板就往右移。而主滑板的移动带动了供带主／副刹车和卷带主／副刹车运动，同时也带动了张力带机构的运动使它们适合整机工作方式的要求。更换主／副滑板时，先拆下凸轮跟随臂。再参看图12，拆下卡圈A、B，摘下弹簧A及挂在副滑板上的弹簧B后取下主滑板，然后再取下副滑板。按与拆卸时相反顺序，再参照图13所示的主／副滑板与各刹车、螺线杆、张力带机构的相对关系，安装新的主／副滑板。

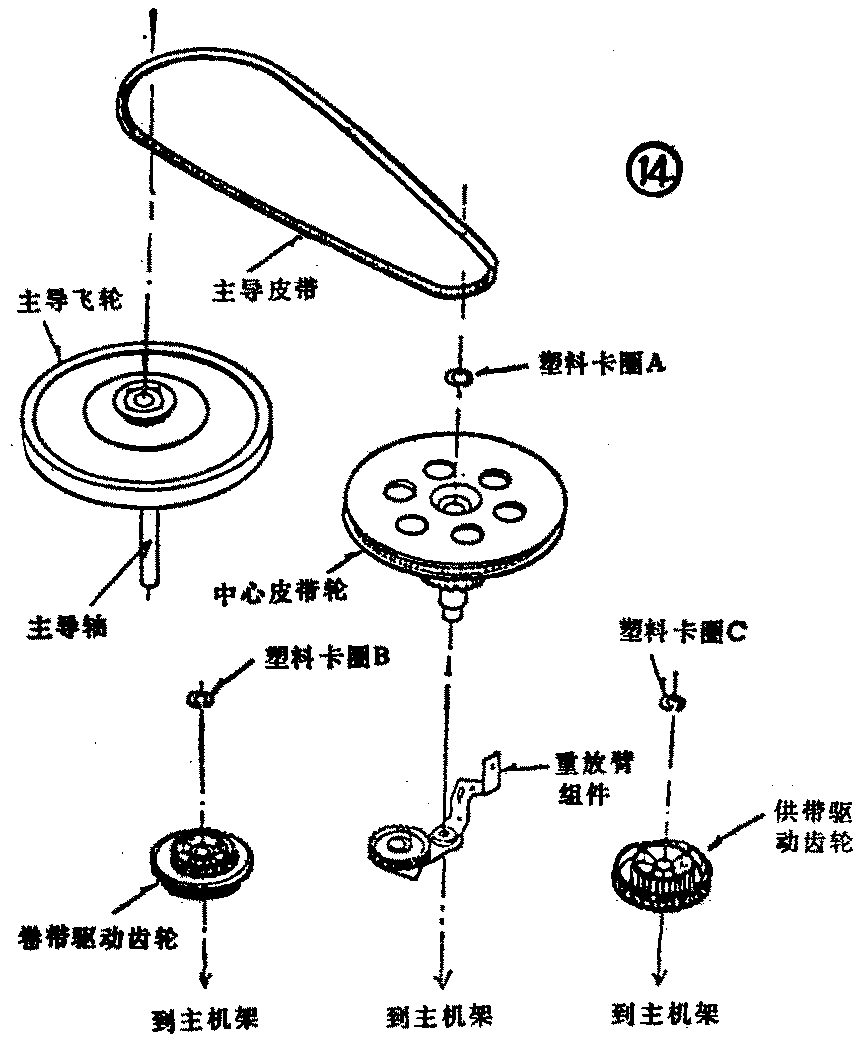

13．带盘驱动机构的更换：主导飞轮的转动经过主导皮带带动中心皮带轮转动，中心皮带轮正转时经重放臂组件使卷带驱动齿轮转动，中心皮带轮反转时供带驱动齿轮转动。参照图14，首先拆下塑料卡圈A，取下中心皮带轮，然后拆下塑料卡圈B，取下卷带驱动齿轮，在该齿轮上镶有12面小镜子注意不要打碎。在重新安装这些齿轮时，应清洗相应的安装轴并加一滴润滑油。
14．带盒仓的拆卸：在更换供／卷带盘组件时，或在测量供／卷带转距大小时，或在更换张力带组件和供／卷带刹车机构时，都需要在不加磁带情况下加载工作或测量。L—15录象机带盒仓的主要部件都与主机架紧密联系，并有固定的安装位置不能轻易拆卸。参照图15，首先拆下2个螺钉A后向上取出带盒仓盖。带盒仓组件是由带盒仓左右支座、上弯角、带盒仓底板、释放杠杆、带盒导杆臂组合在一起的。用手稍稍向里推带盒仓组件即可从主机架上取出带盒仓组件。(葛慧英)
