无线电波具有在均匀介质(如空气)中沿直线传播的特点,无线电测向就是基于这一原理。只实测出电波传播方向,就可确定发射台的方向。

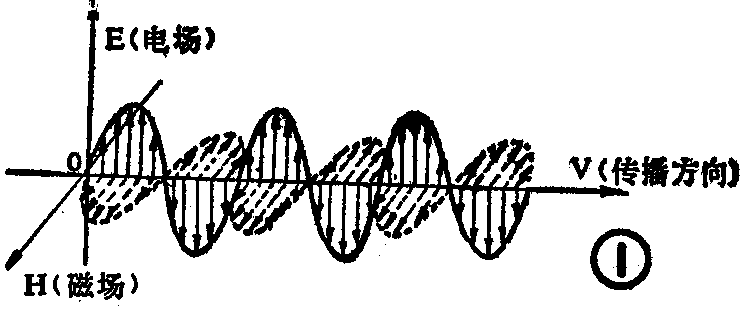

在空间传播的无线电波,其电场与磁场相互垂直,并且都垂直于电波传播方向,如图1所示。当发射天线垂直于地面时,天线辐射的无线电波的电场也垂直于地面,称之为垂直极化波;当发射天线平行于地面时,天线辐射的天线电波的电场也平行于地面,称之为水平极化波。

图1
图1 🔍原图 (746×313)

无线电波在空中的传播是十分复杂的,按传播途径大致可分为以下四种:①地波,即沿地表面传播的无线电波;②天波,即由电离层反射的无线电波;③直射波,即从发射天线直接(不经过反射、绕射等)到达接收天线的无线电波;④地面反射波,即经地面反射到达接收天线的无线电波。

无线电测向竞赛主要在两个业余频段上进行:一个是3.5~3.6MHz,工作波长为85.7~83.3米,称之为80米波段(或3.5兆赫)测向;另一个是144~140MHz,工作波认为2.08~2.06米,称之为2米波段(或144兆赫)测向。根据电波传播的特点,80米波段测向使用垂直极化的地波;2米波段测向使用水平极化的直射波和地面反射波。由于80米波段测向工作于短波波段,为便于携带和使用,测向机中多采用磁性天线以及和它配合的直立天线。

一、磁性天线

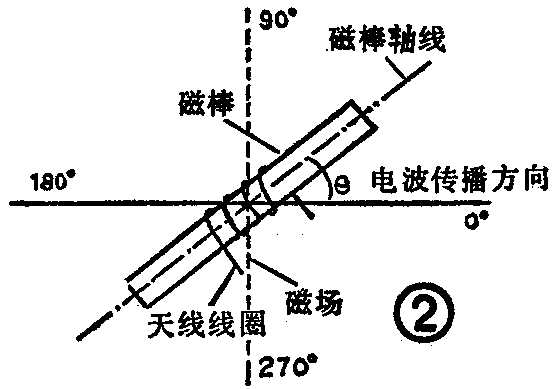

磁性天线由磁棒和绕在磁棒上的天线线圈组成(见图2)。

图2
图2 🔍原图 (556×389)

磁棒具有很高的导磁率,利用它良好的聚集磁力线的能力,便可以使线圈中获得大量交变磁通而产生感应电势,这就是磁性天线接收无线电信号的原理。

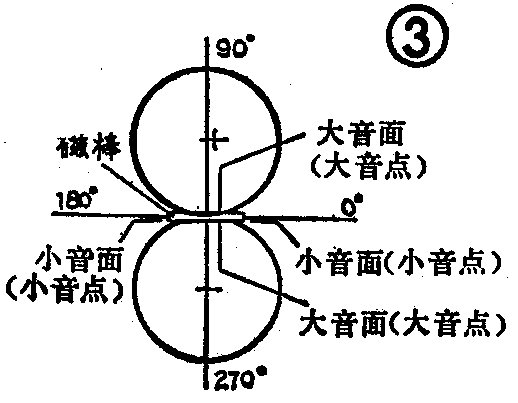

将磁性天线平行放置。当鼓棒与电波传播方向平行时(θ=0°、θ=180°),磁力线与磁棒垂直,无法顾着磁棒穿过线圈,感应电势为零即,e\(_{0}\)=0;当磁棒与传播方向垂直时(θ=90°、θ=270°),磁力线与磁棒平行,通过线圈的磁力线最多,e0最大;磁棒与传播方向成其它角度时,部分磁力线通过磁棒,天线有感应电势输出。θ愈接近0°或180°,e\(_{0}\)愈小;θ愈接近90°或270°,e0愈大。将e\(_{0}\)随θ变化的相对值划在坐标系中,就成了图3所示的“8”字形方向图。

图3
图3 🔍原图 (518×403)

可见测向机声音随磁性天线输出电势而变化。天线转一周,当磁棒正指向电台时(图3中的0°、180°),声音最小或完全无声,此时对着电台的这两个天线面,称小音面、小音点或哑点;当磁棒侧面对着电台时(图3中的90°、270°),声音最大,这两个面称大音面或大音点。

用磁性天线可以测定发射台所处位置线,但判断不出它处在哪一方。因此,天线必须具有单向性,运动员才能获得明确的方向,迅速接近电台。

二、直立天线

直立天线是垂直于地面工作的天线。它在水平平面内各个方向上发射(或接收)能力相同,可用图4的圆来表示,圆心是俯视的直立天线。这种天线又称为无方向性天线。

图4
图4 🔍原图 (458×417)

三、复合天线

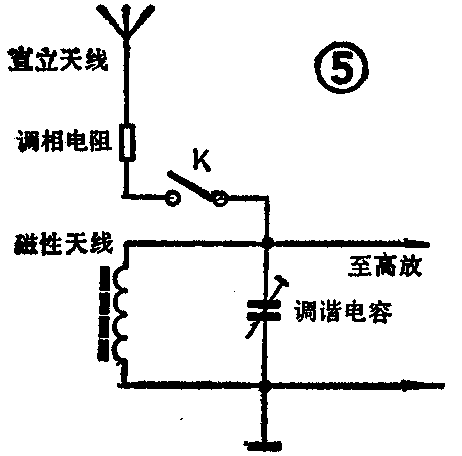

图5就是80米测向机上常用的具有单方向性的复合天线电路。调相电阻的作用是调整直立天线输出电势的相位,使两天线电势在合成时相位基本相同。

图5
图5 🔍原图 (462×456)

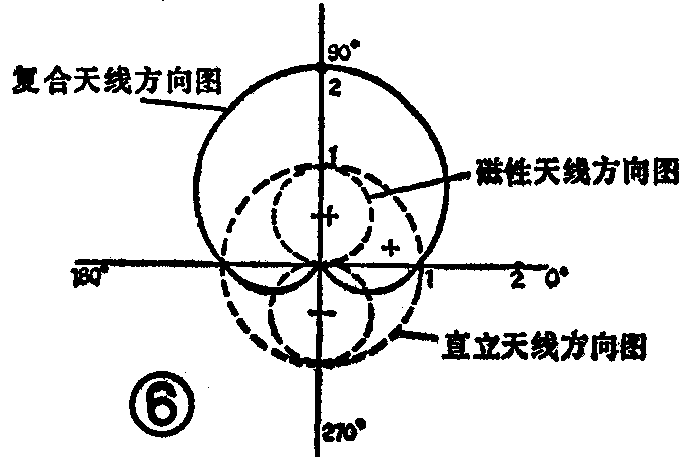

设直立天线的电势等于1,且为正值(见图6)。磁性天线的最大值也为1,旋转360°的电势大小和极性标在图6上。若将任一方向上两天线的电势相加,在图的上半部,由于两天线电势极性相同,合成电势为两电势之和;在图的下半部,各方向上两电势极性相反,合成电势为两电势之差,这就获得实线所示的心脏形方向图。若直立天线电势为负值,仍可获得同样的图形,只不过反转180°。

图6
图6 🔍原图 (688×466)

从心脏形方向图看出,复合天线旋转一周,只有一个方向(θ=270°)声音最小,也只有一个方向(θ=90°)声音最大,因而具有单方向性。(冯昶)
