利用本文介绍的投弹游戏机进行游戏时，游戏者可手持小皮球，向游戏机上移动的目标投弹，投中则游戏机发出声音祝贺。此游戏玩起来有声有色，富有刺激。

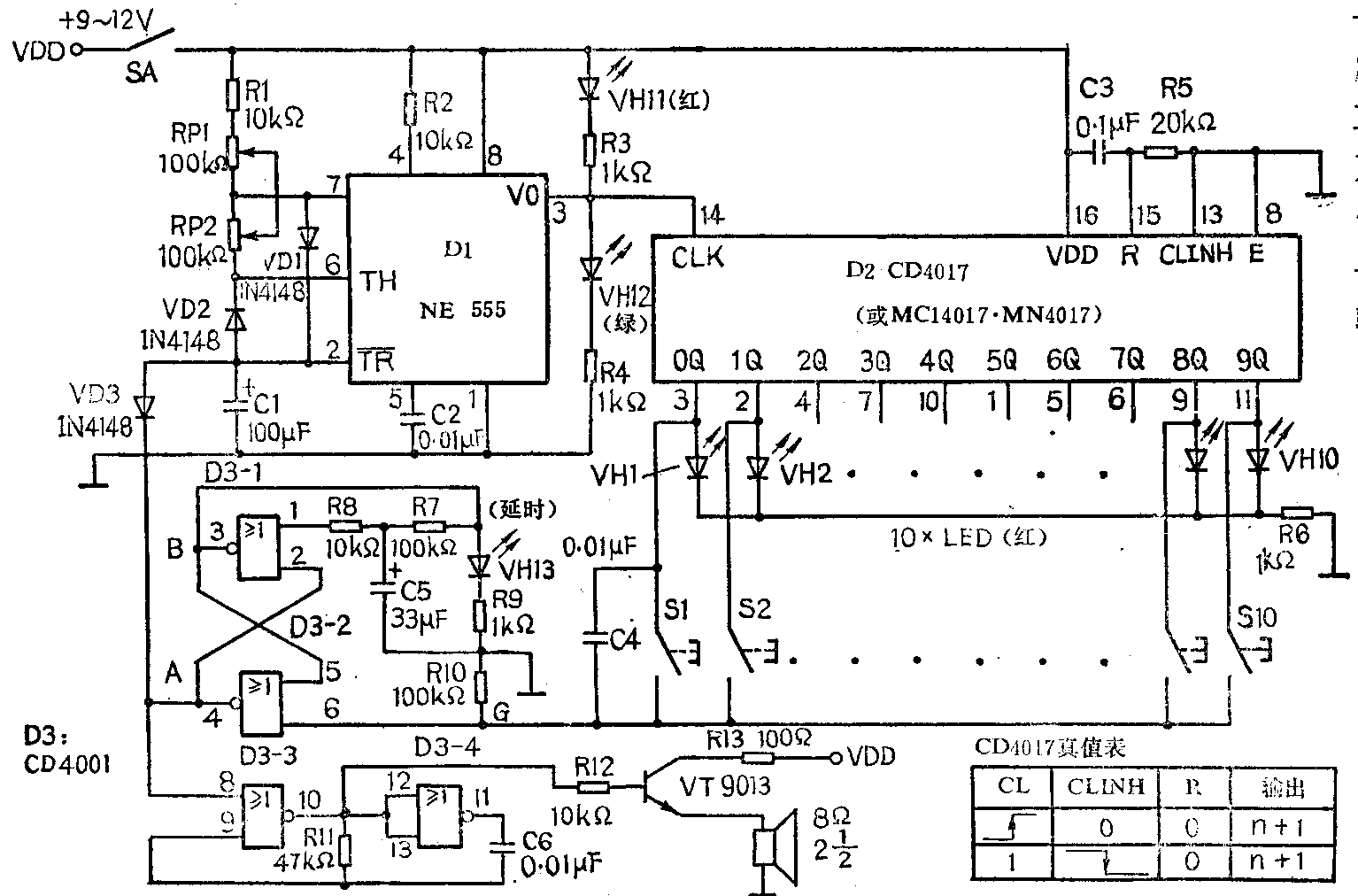

附图是投弹游戏机的电路原理图。图中D1是555时基电路，它与RP1、RP2及VD1、VD2及C1组成占空比可调的方波发生器。RP1或RP2可单独调整V0端方波高电平或低电平时间，即VH12或VH11的发光时间。CD4017是十位二进制计数器，当方波脉冲输入其时钟端CLK时，根据脉冲个数的不同D1的十个输出端将逐次出现单一高电平，即VH1～VH10中只有一个亮。D3是四2输入端或非门CD4001。D3－1、D3－2构成基本RS触发器，它与R7、C5、R8组成投弹有效延迟电路。当VH1～VH10中某个发光二极管发光时，小皮球正好砸在对应的开关（S1～S10之中的开关）上使其闭合，这样相应的G端便获得高电位，则A点变为低电位，D3－1的1脚此时亦为低电位，故B点为高电位；VH13发光，同时C5被充电；延时约5秒后，C5的正端充至高电位，D3－1的1脚得到正触发信号，B点电位翻转变低；A点也变为高电平。在A点为低电平期间，即投弹有效延迟期间D3－3的8脚为低电位，由D3－3、D3－4等组成的音频振荡器工作发出音乐声；同时A点为低电位时，VD3导通，555的TR-端电位变低，V0端出现高电位，方波发生器停振，VH12发光。
安装时S1、S2～S10应紧挨着相对应的发光二极管VH1、VH2～VH10。这样在游戏时，发光二极管一亮就可向相应的开关投弹。调整RP1、RP2可改变VH11、VH12跳动节奏，亦即改变了目标移动的速度。（陈一波）
