本回声发生器可将声音信号延迟0.14～0.32秒，其间无级可调，用以产生厅堂、山谷的回声效果。

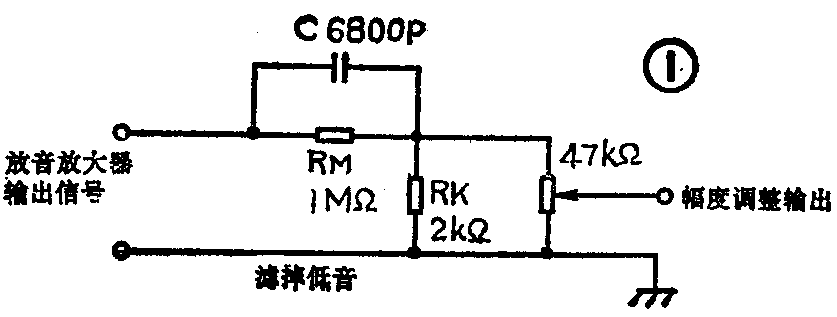

首先找一个能够录上音的旧录音机。拆下原抹音磁头，在此位置上重新装一个录放磁头，将新装的录放磁头与原录放磁头靠近，使两磁头工作缝隙为1.7cm。把原录放磁头引线改接至新录放磁头上，这样就可使录音机工作在录音状态时，由新装的录放磁头可向磁带录音。原录放磁头加装放大电路作放音用，放大后的信号经幅度调整（见图1电路）后分成两路，一路送录音输入端，另一路送至扩音设备（如接到音量控制电位器固定端）。整个改装过程见图2所示。

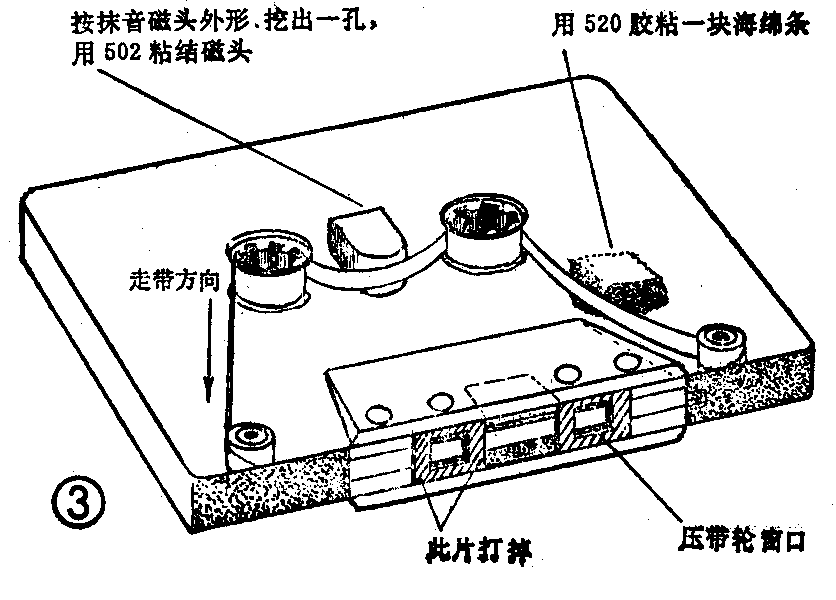

磁带也需要改制成专用的环形磁带，方法是先将磁带全部取出，然后把放音窗和抹音窗之间的保护片撬掉，使新录放磁头能与原录放磁头能保持1.7cm间距。找一段22cm长的优质磁带，在原磁带盘上接成一个磁带环，接头可用原磁带带头上的不干胶带连接。在磁带盘中打孔装上永磁抹音磁头，侧面装上弹性海绵条，使磁带不松弛。具体作法请见图3。
实际工作时，回声加入成份应在1～6kHZ的中音区效果最佳。图1电路已加了低音滤波路电，高音可用把两磁头中任意一个稍微调偏一点的办法来滤除。调整47k电位器来控制回声幅度的大小，调整录音机电机的转速可改变声音的延迟时间，即改变回声效果。
对于双声道录音机，如果把两磁头中的任意一个磁头的左右声道位置对调，可以得到一种意想不到的“环绕声”效果。（刘成）
