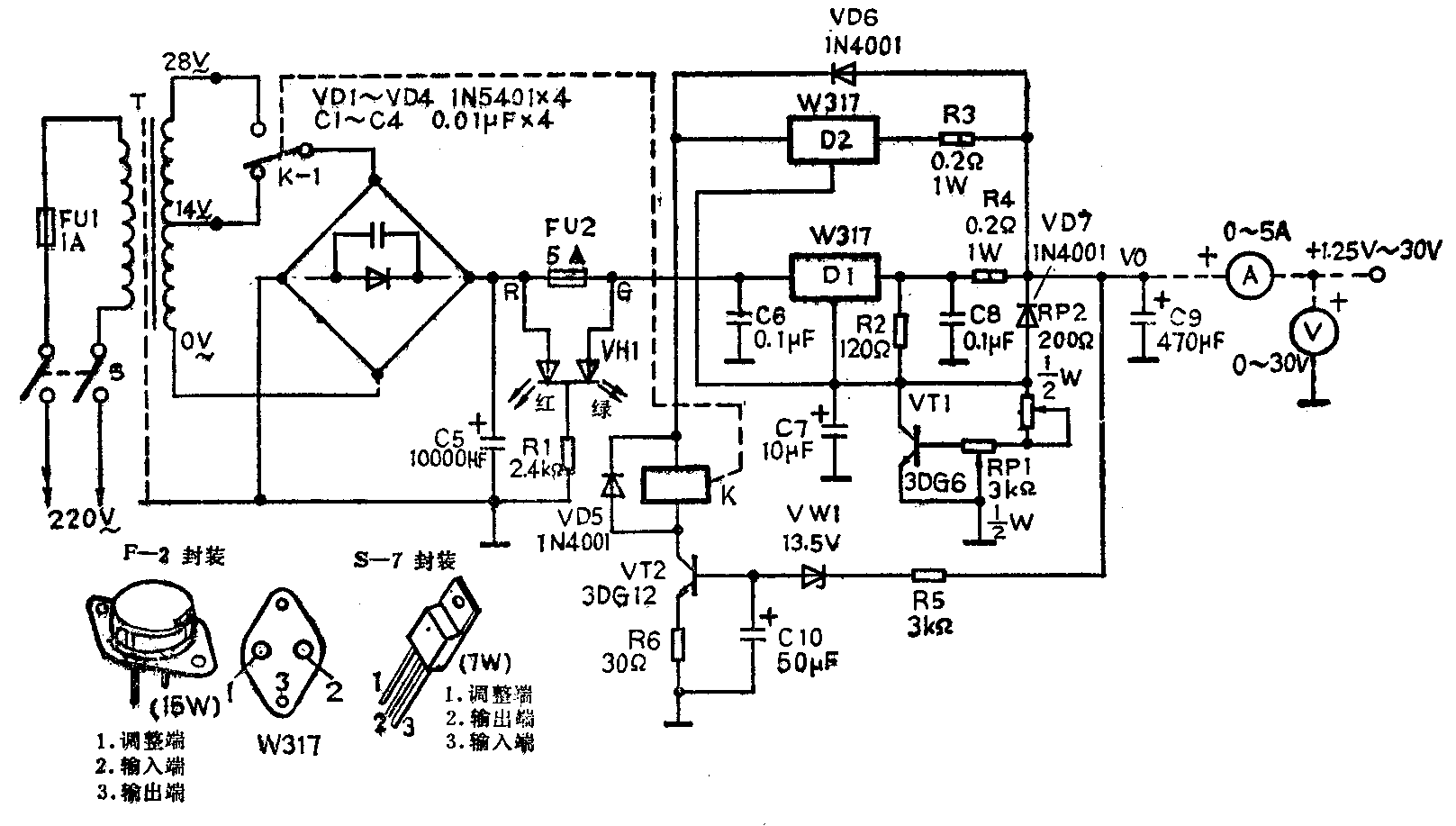

附图是本电源电路原理图，它采用了W317三端可调式集成稳压块。有关W317的详细介绍请参见《无线电》1989年第10期～1990年第1期等有关文章。本电路中，VT2、VD5、VW1、R5、R6、C10及继电器K构成自适应切换动作电路。当输出电压VO低于14V时，VW1因击穿电压不够而截止，无电流通过，VT2截止，K不吸合，其触点K'在常态位置，电路输入14V交流电。应之当输出电压高于14V时，VW1击穿导通，VT2亦导通，继电器K吸合，28V交流电接入电路。这样可保证输入电压与输出电压差不大于15V，此时，W37输出电流的典型值为2.2A。图中采用了两块W317供电，最大供电电流在4A以上。由于这两块W317参数不可能一样，电路中在W317输出端串接了小阻值电阻R3、R4，用以均分电流。
输出电压的调整由RP1、RP2完成。附加晶体管VT1的目的在于避免电位器RP1滑动端接触不良，使W317调整公共端对地开路，造成输出电压骤然变化，损坏电源及负载。
变色发光二极管作为保险丝熔断指示器（红光）兼电源指示器（橙色光）。当电源正常时，两只发光二极管均加有正向电压，红、绿发光二极管均发光，形成橙色光。当保险丝FU2因故障熔断后，仅红色发光管加有正向电压，故只发红光。
安装时R2应紧接在W317输出端和调整端之间，电位器RP1的接地点应接至负载接地点，以保证稳压准确。设计印板时主电流回路应足够宽，并焊上φ1mm以上的铜导线或涂锡，以减少纹波电压。C6、C8尽量靠近W317的输入、输出端，并优先采用无感电容器。C5如无合适容量的，可用几只电容器并联。R3、R4可用锰铜丝自制。
调试时，调整RP1、RP2应使继电器在电源输出14V左右时吸合，否则调换稳压二极管再试。（陈淑涛）
