例1 故障现象：图象呈紫色，缺少绿色。经检查色度解码集成电路D7193AP块①脚输出电位为6.8V，、为8.6V，②、③脚为2V，均偏离正常值。

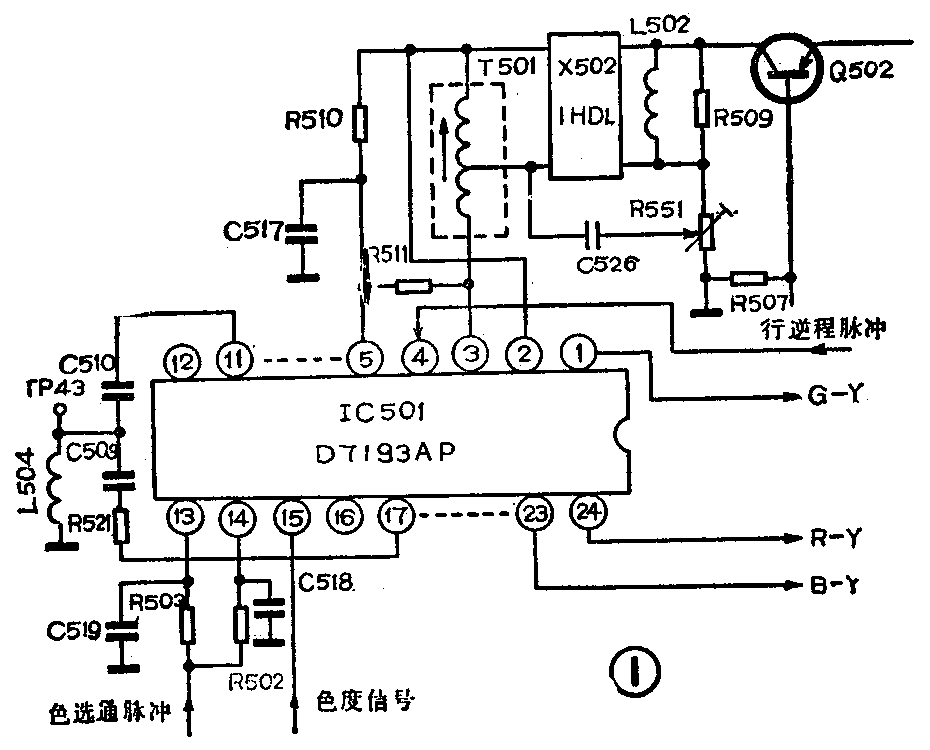

分析与检修：D7193AP①脚是G－Y色差信号输出端，①脚电位下降，导致绿色驱动管Q507处于截止状态（集电极电压为175V）。、为R－Y、B－Y色差信号输出端，其电位高于正常值，会使红、绿驱动管Q505、Q509处于深饱和状态，所以图象呈紫色。②、③脚是色度信号经梳状滤波器分离出来的U、V分量，馈至U、V同步解调器，解出色差信号R-Y、B－Y，再从R－Y，B－Y两个色差信号中解出G－Y色差信号。②、③脚电位低于正常值（3.5V），使②、③脚得到的U、V分量幅度降低。这部分电路如图1所示。由图可知：②、③脚的3.5V电位是由⑤脚经电阻R510、R511提供的，它降至2V说明这部分电路有漏电性故障，先从与之相关的外部元件查起，断开电容C526（0.01μF），再测②、③脚电位，升至3.5V，取下此电容测量，发现漏电严重，直流电阻为1kΩ，相当于②、③脚至地加了一只电阻（经与R551串联至地），使②、③脚电压降至2V，换上新电容后，色彩正常。
例2 故障现象：彩色时有时无。

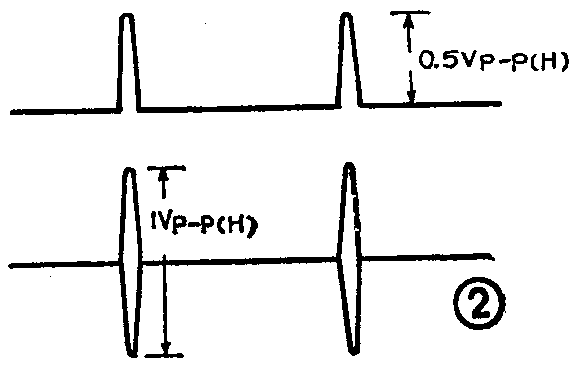

分析与检修：图象正常，只是彩色时有时无，说明故障在色度电路。用示波器观察D7193AP各脚的波形，脚的色度信号波形正常，④脚的逆程脉冲波形亦正常，而测试点（TP43）的波形（经脚输出的色同步脉冲串信号）异常，其波形如图2（a）所示，正常波形如图2（b）所示，其脉冲幅度有一半被削掉。色度解码电路输出正常的色差信号的条件是输入的色度信号和维持其工作的色同步信号，行逆程脉冲信号等都必须是正常的。任何一路信号丢失或不正常都会给色差信号的解调带来影响，导致无彩色故障。
如图1所示，这部分电路的工作原理如下：色选通脉冲（即经L510、C508延时后与色同步信号对准的行同步信号）加到IC501的脚，在其内部进行色同步信号选通。分离后的色同步信号由脚输出，经R521、C509、L504移相45°后至脚，在IC501内部进行PAL行识别、消色以及APC锁相等处理。
用万用表检测D7193AP块脚电位（正常值为2V）只有0.8V，估计有漏电故障，焊下电容C518，再测脚电位，升至正常值2V，说明问题出现电容C518上。由于电容漏电，使脚外加了偏置电阻，降低了脚的电位，使色同步信号在经过脚时下半部丢失，导致APC检波电路和消色识别检波电路不能正常工作，造成无彩色故障。彩色时有时无说明此电容时好时坏，换上一只完好电容后，彩色正常。
例3 故障现象：图象不稳且扭曲。

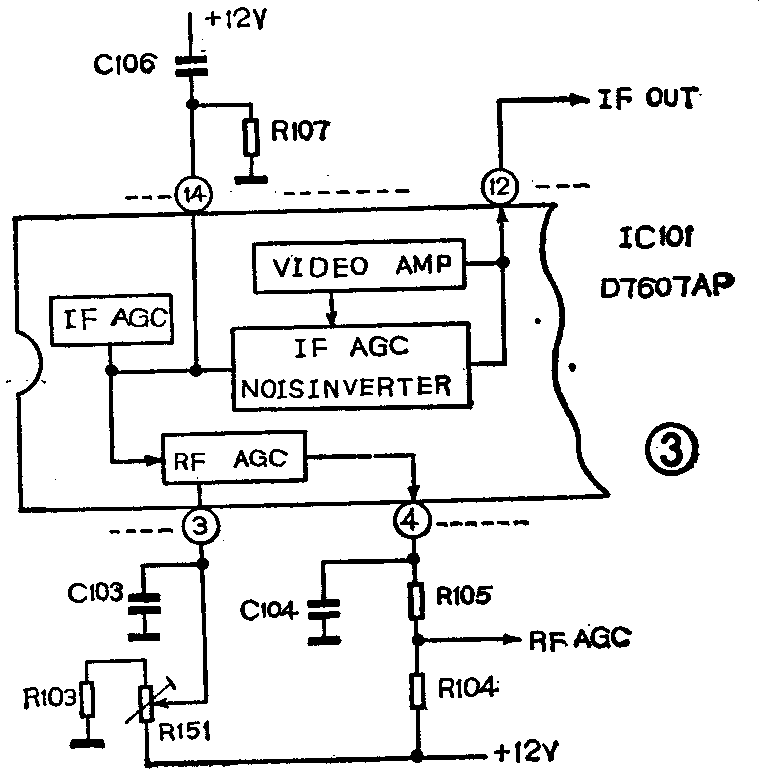

分析与检修：先从AGC控制电路查起，如图3所示。首先微调R151（AGC DELAY），图象无任何变化，说明AGC控制已失效。由中放工作原理可知：脚外接电阻R107和电容C106组成IFAGC的滤波电路，并决定AGC控制的时间常数。如果这两个元件损坏，会破坏AGC的工作。
经测，C106容量减小，选一数值相近电容接上，故障排除。
例4 故障现象：无彩色。
分析与检修：先检查IC501（D7193AP）。如图1所示，脚为色选通脉冲信号，正常值为-1.3V，④脚为行逆程脉冲信号，正常值是0.3V（或负值）。在检测④脚时，发现电压偏离正常值，顺着行逆程脉冲信号输入回路检查，当查到电容C319（0.47μF／200V）时，看到电容C319已爆开（开路），换上一只相同容量电容后，故障排除。（张洪林）
