录象机技术性能的好坏，很大程度上取决于机械系统（机芯）的质量，人们常称机芯是录象机的心脏就是这个意思。机芯结构十分精密和复杂，因此在日常的维护和修理中，机芯部分的工作量也最大。本讲以NV－L15型录象机为例，介绍机芯主要部件的拆卸、更换和调整方法，从中可了解机芯结构的基本情况。
一、主要部件的拆卸与更换

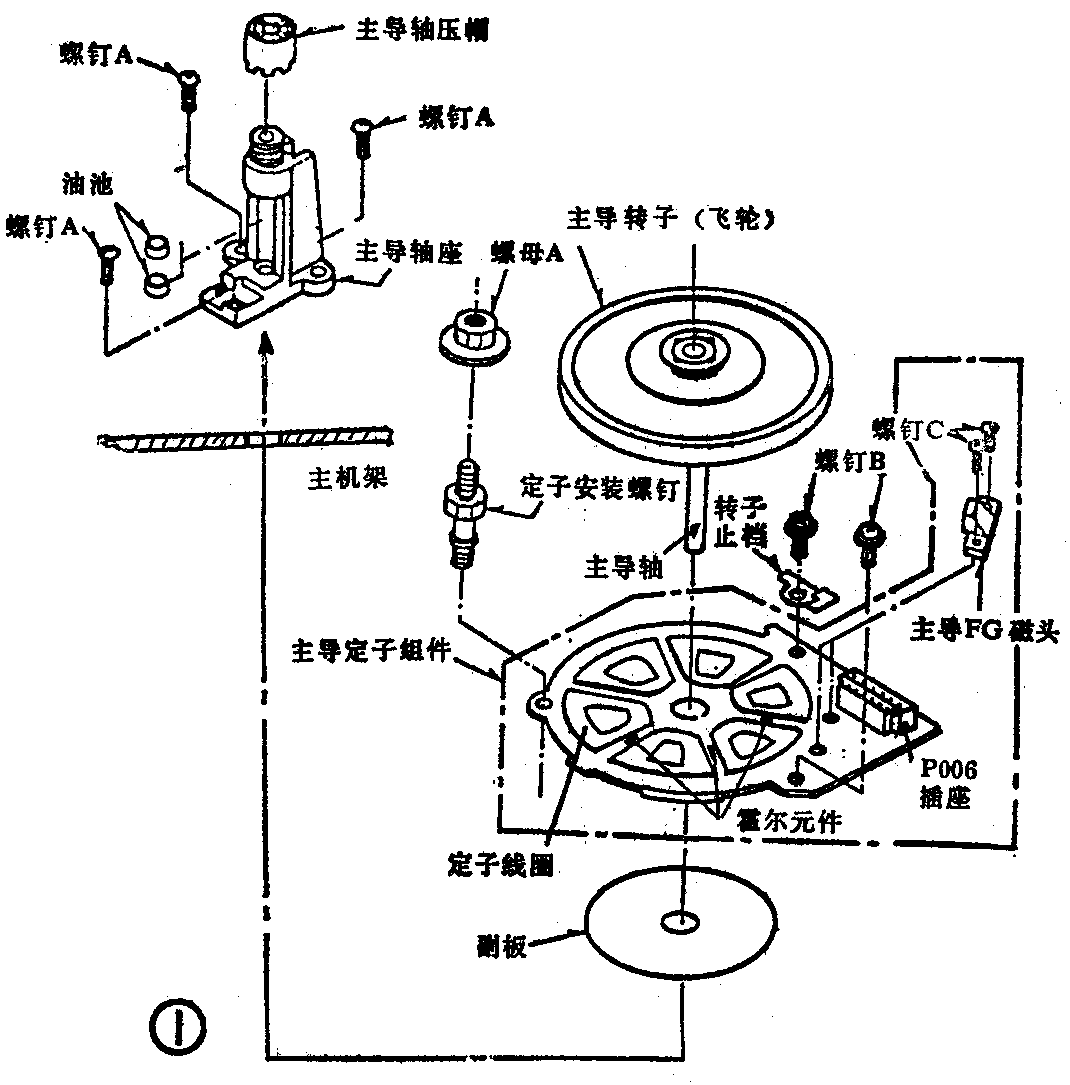

1．主导轴电机的更换：参照图1，主导轴电机由主导转子（主导飞轮）、主导轴、主导定子组件（包括3个主线圈6个绕组）、3个霍尔元件、主导轴座及主导轴压帽等组成。首先摘下主导皮带，拆下螺母A和螺钉B，取下转子止档和主导转子（连同主导轴），此时可对主导定子线圈和霍尔元件进行检修或更换，注意不要丢失两个油池，重新安装时应在油池上注一滴钟表油。按与上述相反的步骤重新安装之后要进行主导轴间隙的调整。

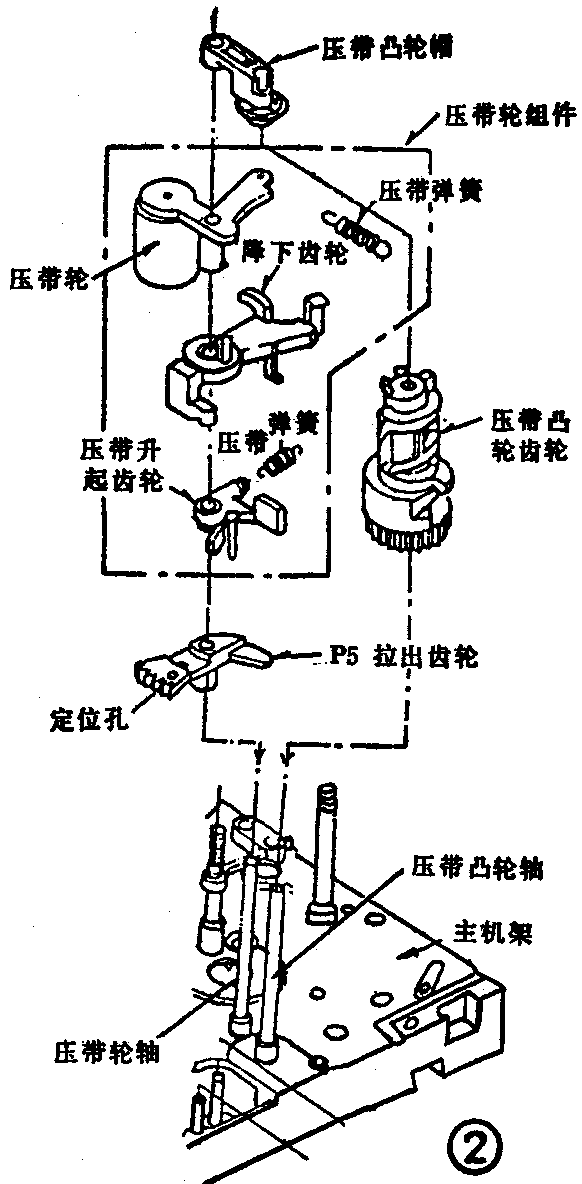

2．压带轮组件的更换：参照图2，压带凸轮帽一端装在压带轮轴上，另一端安装在压带凸轮轴上，限制了压带凸轮齿轮上下移动。首先向上拔出压带凸轮帽（稍用力），摘下压带弹簧取下压带轮、降下齿轮、升起齿轮和P5拉出齿轮。重新安装之前先清洗压带轮轴与压带凸轮轴，并在每个轴上加一滴钟表油。安装时要确保录象机处于停机方式，并确保P5拉出齿轮与P5组件定位正确。

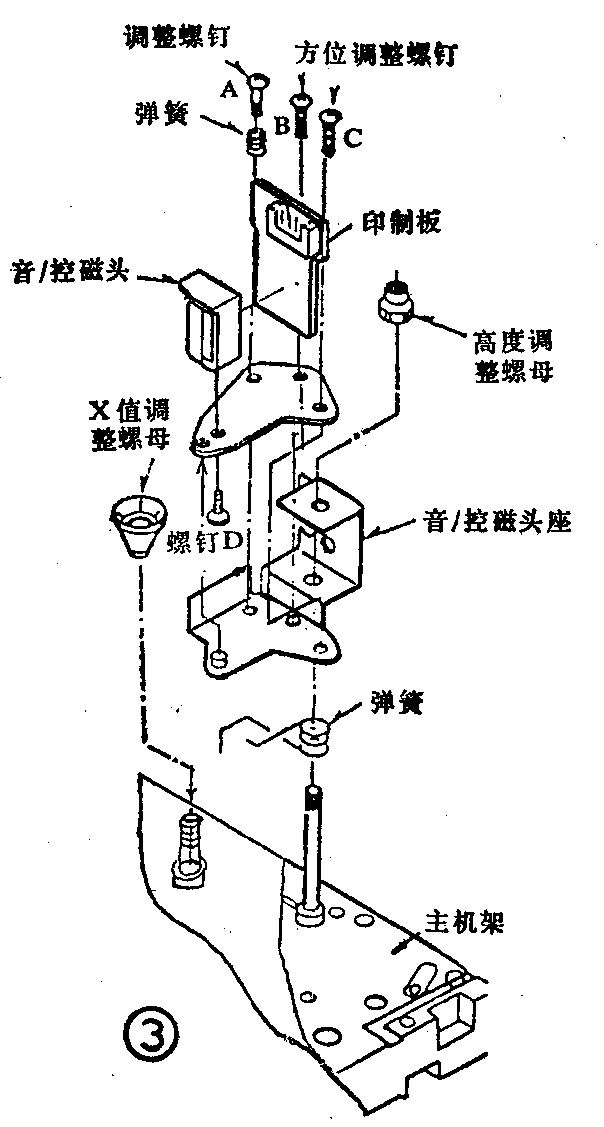

3．音／控磁头的更换：参照图3，首先拧下高度调整螺母和X值调整螺母，将音／控磁头座从主机架上取下，注意音／控磁头座下面的弹簧不要丢失。然后拆下螺钉A、B、C，注意螺钉A上的弹簧不要丢失，再将螺钉D拆下即可取下音／控磁头。按与上述相反的步骤重新安装新的音／控磁头，安装之后要进行音控磁头的高度、方位、倾斜度及X值的调整。

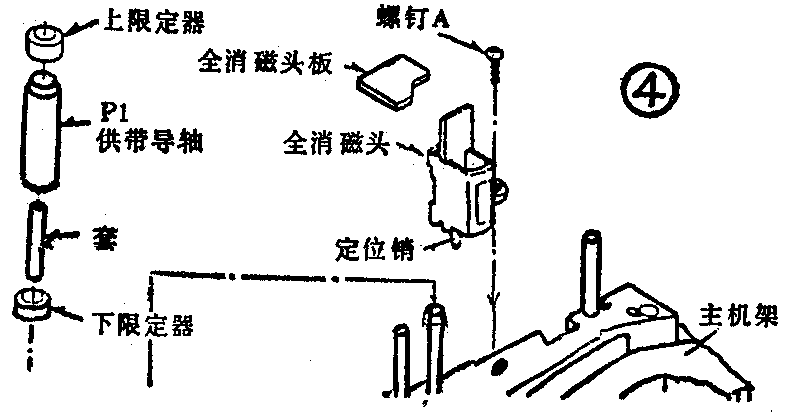

4．P1导轴和全消磁头的更换：参照图4，P1供带导轴的上限定器上带有塑料卡子，因而可以限制P1导轴上下移动。拆下上限定器，即可取下P1供带导轮。从主机架上拆下螺钉A即可取下全消磁头。L－15录象机的全消磁头是固定在主机架上的，更换后安装时要往意全消磁头下面定位销要插到主机架的孔中。
5．刹车机构的更换：录象机的刹车机构由供带主刹车，供带副刹车、卷带主刹车、卷带副刹车及相应的弹簧组成，这些刹车上的小孔要对准主滑板的相应的位置（后面将详细介绍），使各刹车的工作与整机的工作方式相适应。参照图5，首先拆下带盒仓，摘下主刹车弹簧，顺序取下供带主刹车、供带副刹车及弹簧；卷带主刹车、卷带副刹车及弹簧。注意这两个弹簧不能互换。重新安装之前要清洗两个安装轴并加上一滴钟表油，油不宜过多也不要弄到刹车上。

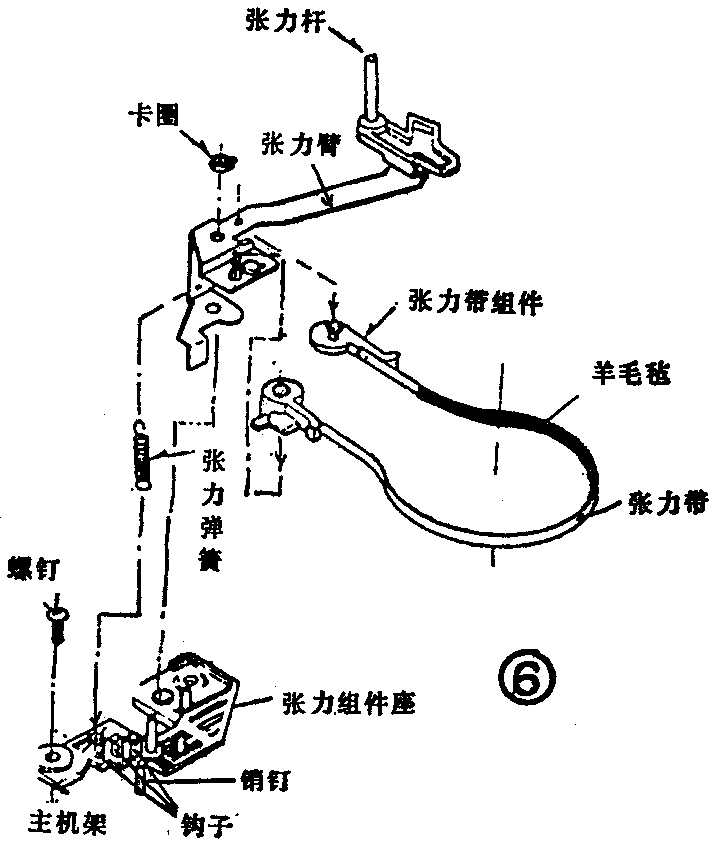

6．张力带机构的更换：L－15录象机的张力带是塑料带，内层与供带盘接触的部分粘有羊毛毡。参照图6，摘下卡圈和张力弹簧即可取下张力臂及张力带组件。注意不要让塑料张力带拉伸，受热变形，还要保持张力杆与张力臂之间的相对关系，不要弯曲张力臂。张力组件座下面的销钉也要插到主滑板的适当位置，以便使供／卷带导轴在磁带加载到头后使张力杆移动到位，而卸载时先使张力杆脱离磁带然后是磁带卸载。更换张力带机构中某些零件后，按与上述相反步骤安装好。

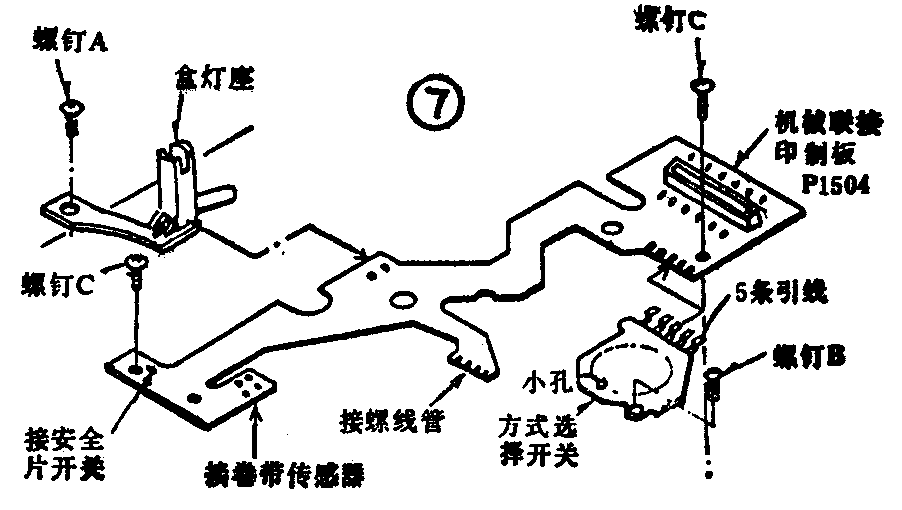

7．盒灯与方式选择开关的更换：参照图7，盒好安装在盒灯座内，盒灯引线很短，直接焊接在机械联接印制板上。拧下螺钉A，焊开盒灯2条引线取下盒灯座即可更换盒灯，该灯是红外发光二极管，不能用白炽灯泡代替。拧下螺钉B，焊开方式选择开关上的5条引线即可取下方式选择开关。重新安装方式选择开关时应注意将方式选择开关上的小孔与压带凸轮齿轮上的小孔对准。

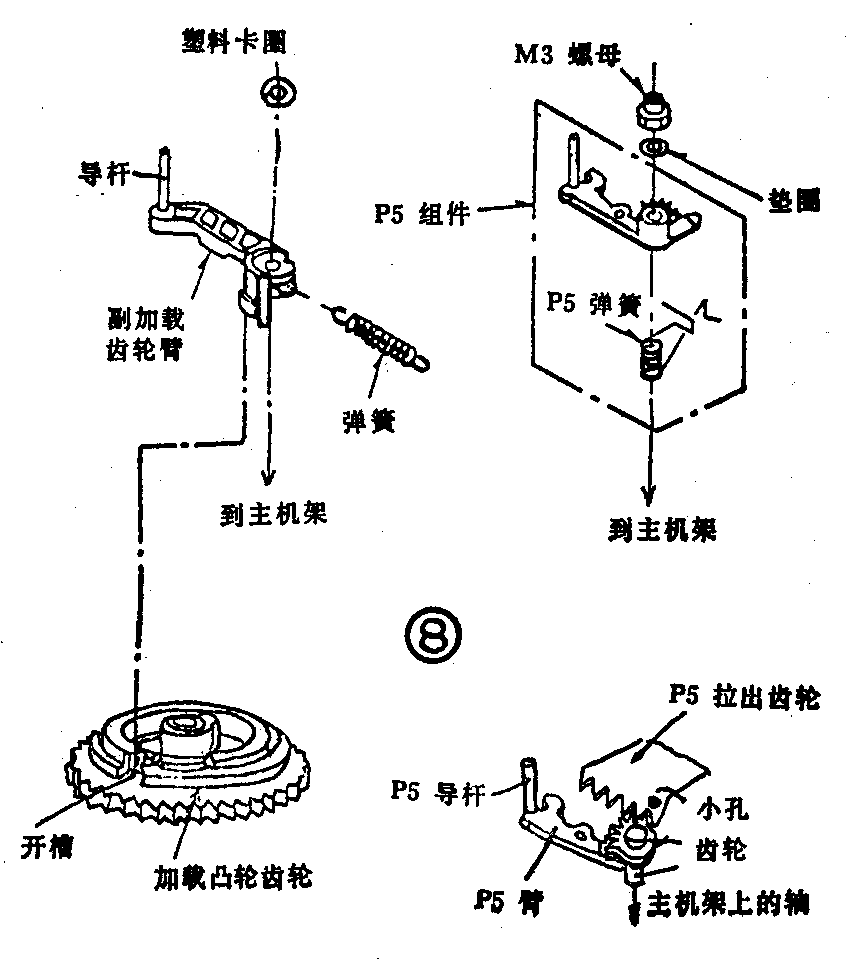

8．半加载机构的更换：L－15录象机与NV－450录象机不同而属半加载方式，即磁带插到录象机中再降到底部并没有停机，而由副加载齿轮臂上的导杆和P5导杆将磁带从带盒中引出送到与音／控磁头接触的位置，磁带刚刚接触到视频磁鼓但并没包覆它。参照图8，首先拆下塑料卡圈，摘下弹簧，即可从加载凸轮齿轮的开槽处取出副加载齿轮臂。然后拧下P5组件中M3螺母，拆下垫圈即可取下P5组件。在重新安装时要使录象机处于半加载状态，并且使P5臂上的齿轮在右端的齿与P5拉出齿轮上的小孔对准，使副加载凸轮臂确实插到加载凸轮齿轮的开槽处。安装完毕应采用手动加载的办法，加载和卸载各一次证实机械传动部分运转正常之后再加电。否则，如果某些机械零件安装不合适，会使机械传动工作不正常。加电之后，由于传动部分高速运转而会引起故障。（未完待续）（葛慧英）
