可控硅调功装置具有体积小、重量轻，无触点、寿命长、响应快、无噪音、控制精度高，使用灵活方便等优点，越来越广泛地应用于冶金、化工、机械、纺织等各个工业领域中。目前，可控硅调功装置按控制方式可分为移相触发和过零触发两种。
本文介绍的调功模块TM03，可用于上述任一触发形式的调动装置中。
一、工作原理

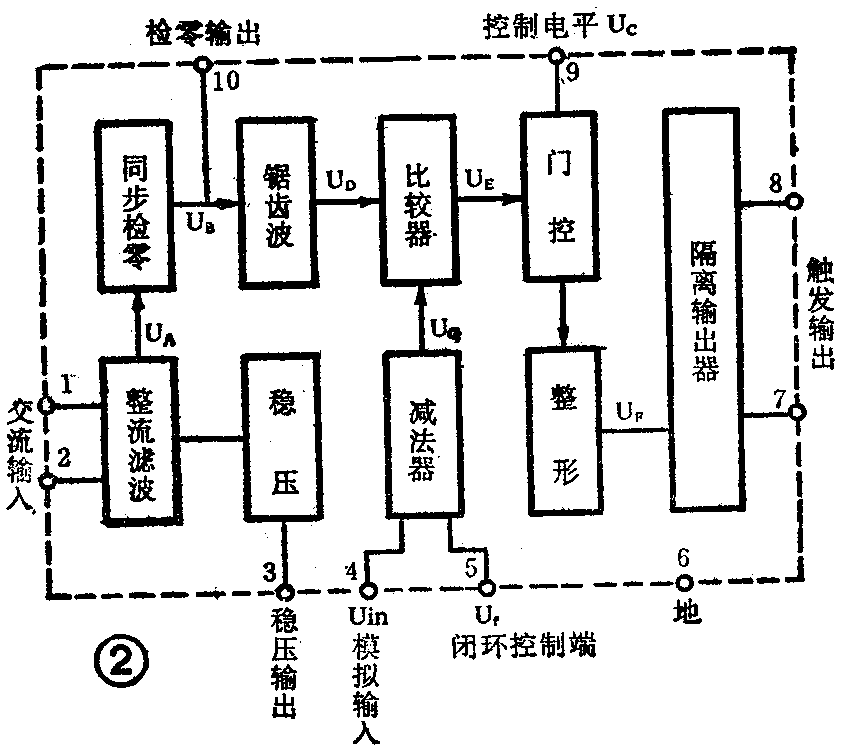

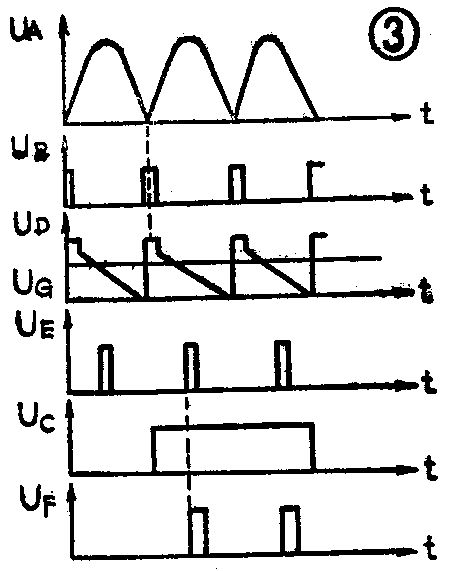

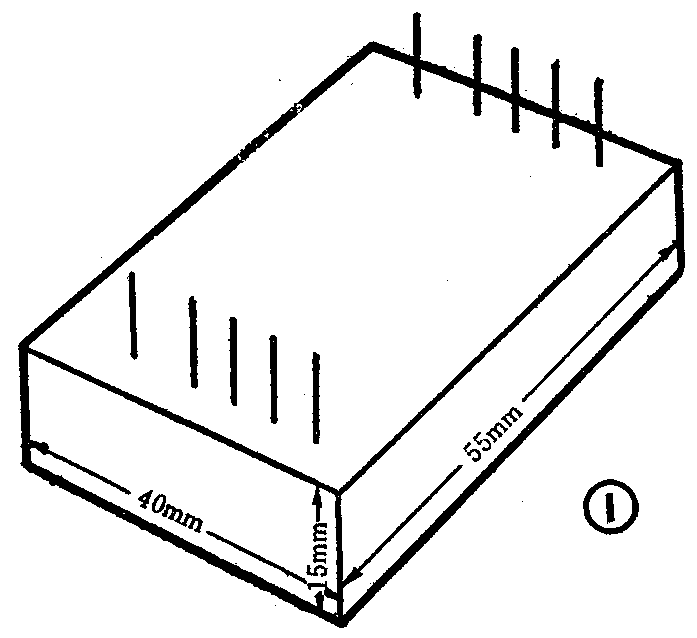

TM03的外形见图1，内部框图见图2。它由9部分组成。内部稳压器可向内外提供一组直流电压源（＋12V、100mA）。同步检零器是在交流电源过零时，输出一串与电源电压过零点同步的检零脉冲U\(_{B}\)，一路输出，一路送锯齿波发生器，预置信号Uin和闭环反馈信号U\(_{f}\)在减法器合成UG，与锯齿波电压U\(_{D}\)在比较器进行比较，当两信号电平相交时，则产生触发脉冲。该脉冲经门控受Uc控制，在U\(_{c}\)为高电平时，触发脉冲有效，反之则无效。通常调动装置的控制对象既有阻性负载，也有感性负载，为了提高可靠性，要求触发脉冲必须具有一定的宽度和前沿陡度。门控电路输出的有效触发脉冲，经整形电路整形后，送出的信号UF就是满足上述要求的宽脉冲。隔离输出器是一个光控可控硅输出型的光耦合器，当接受脉冲U\(_{F}\)的触发后，可控硅呈导通状态，该级不仅能实现前后级的电气隔离，而且，由于其输出型式是开漏的（无上拉电阻），还给使用者带来极大的方便。图3是TM03内部各点的波形图。
二、性能指标
1．移相范围：0～180°；（Uin=0～＋10V）；2．触发脉宽：≥1.5ms；3．①②端输入电压：14～16V；4．输出端灌电流：100mA；5．输出端耐压：600V；6．隔离电压：2500V。
三、TM03使用方法
1．移相触发：

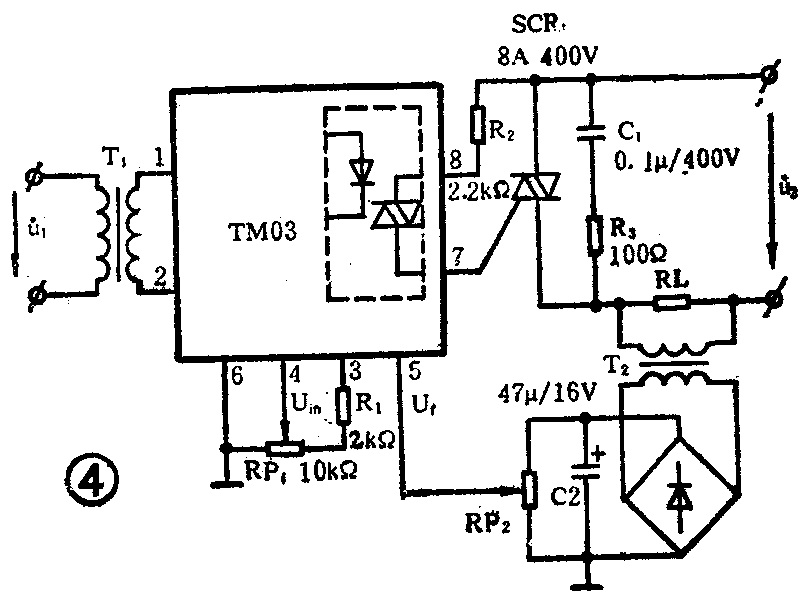

在移相触发式调动装置中，TM03可在180°内实现线性调相，使用方法如图4所示。调RP\(_{1}\)使负载上的电压URL为预置值。因U\(_{f}\)正比于URL，当某种原因使U\(_{RL}\)高于预置值时，Uf升高。TM03内部的U\(_{G}\)电平降低，可控硅SCR导通角减小，使URL降到预置值；同样若某种原因使U\(_{RL}\)低于预置值时，Uf减小，U\(_{G}\)电平升高，可控硅SCR导道角增加，使URL升高到预置值，达到闭环控制的目的。在开环使用时，只要断开U\(_{f}\)（Uf端悬空）调R\(_{p1}\)使URL为预置值即可。

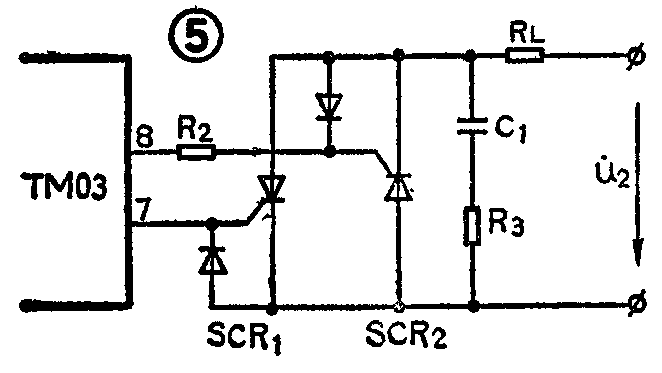

图5是在TM03触发两只反并联的单向可控硅时的接线图。
2．零电压触发
零电压触发型调功装置是在交流电压过零时，触发可控硅导通，通过控制通断比来达到调功的目的，负载获得的功率P\(_{T}\)由可控检导通的周波数n与阻断的周波数m之比决定，即：PT=\(\frac{n}{m}\)P，式中P为可控硅在周期T内连续导通时负载获得的功率。

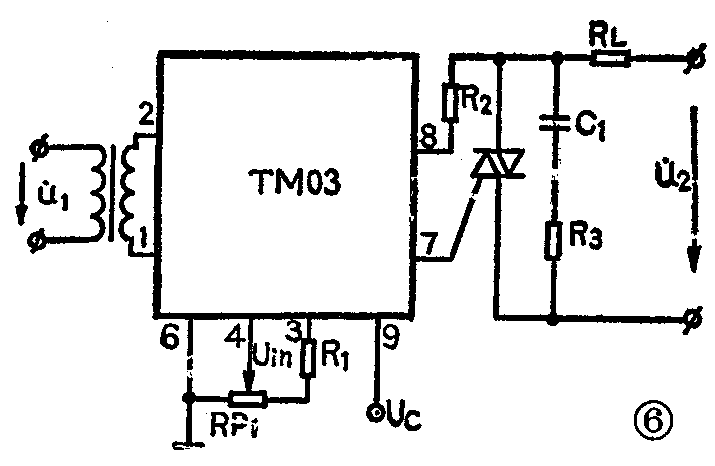

图6是“固定周期式”过零触发调功装置的接线图。调图6中的RP\(_{1}\)使可控硅导通角最大，通过改变控制信号Uc的占空比对负载功率P\(_{T}\)进行调节。
3．零电流触发：
零电压触发仅适应于阻性负载，对感性负载而言，其电压电流不能同时过零，电流总滞后于电压一个φ角（即负载功率因数角）。当φ角较大时，往往造成可控硅切换失效，控制不灵，此时应实行零电流触发。调图6中的RP\(_{1}\)，使TM03内部整形电路输出的触发脉冲UF滞后于交流电压过零点一个α角，当α等于φ时可实现零电流触发。
上述过零触发是相对于移相触发而言的，它的优点是对周围环境无辐射干扰，可控硅和负载不承受大的电压或电流冲击。(青岛半导体研究所 刘金刚)
