TDA7010T单片接收IC及其应用

TDA7010T是飞利浦公司推出的新一代微型单片调频接收集成电路，它已经把通常需要调试的外围元器件、甚至中频滤波器都做在IC内部，它采用锁相环来锁定频率，并设有特殊的静噪电路。用TDA7010T构成的调频接收机只需用单连选台。避免了中频调试。也不需统调，成本极低，一装就响。

下面分别介绍用TDA7010T组装的微型调频收音机（即“火柴盒”收音机）和无线对讲机。

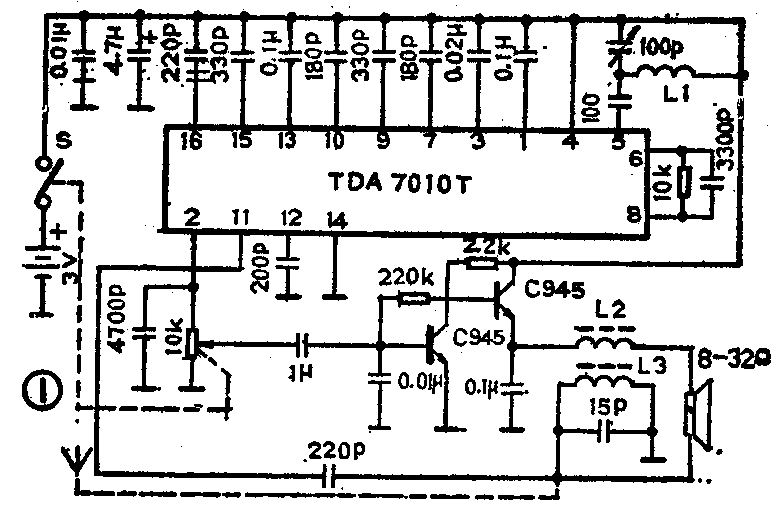

图1是微型调频收音机的电路原理图。其中L1用0.8mm漆包线在φ4空心骨架上绕5匝。L2、L3扼流圈可在中频变压器“工”字磁芯上用0.12mm漆包线绕6～8匝。当工作时，外加如图中虚线所示的天线后，L2、L3及15p电容可省去，L2短接，扬声器另一端接地。

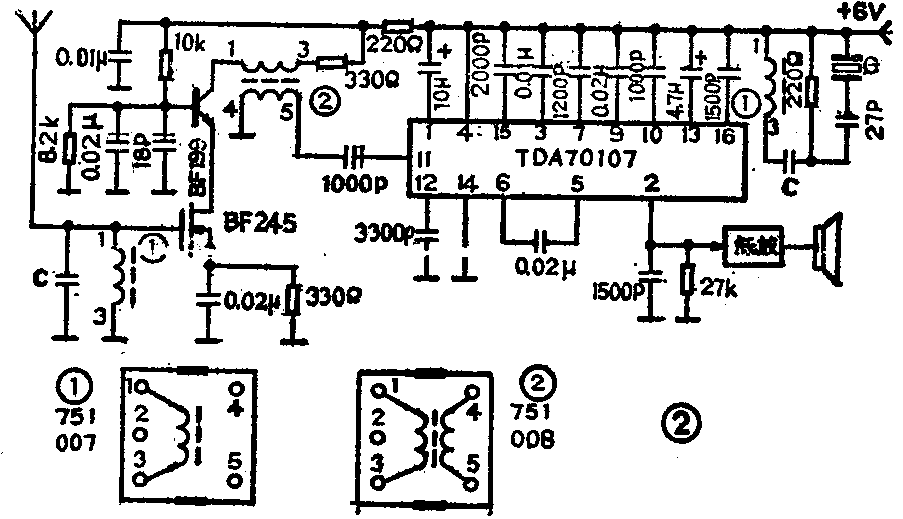

图2是采用了TDA7010T的无线对讲接收机电路原理图。当C选择27pF时，可接收业余频段49MHz载频信号；当选择47pF时，能收27MHz的调频信号。图中751007、751008均是对讲机中用的中频变压器，其引脚见图中标识。G为晶体振荡器，应根据所用频率来定。

图3是对讲发射机电路，其中C选12pF时，可发射49MHz信号；选47pF时，可发射27MHz信号。本电路发射功率不超过200mW，如需增大发射功率可加接力级，可选《无线电》1990年第3期本栏介绍的VNF系列大功率超高频场效应管，同时应征得当地无委、公安部门的许可。(蔡凡弟)
