电源扩展电路
常遇到这种情况，单组电源供电的电路进行扩展时需增加极性相反的另一组电源。本文介绍的电路可以满足这种需要。

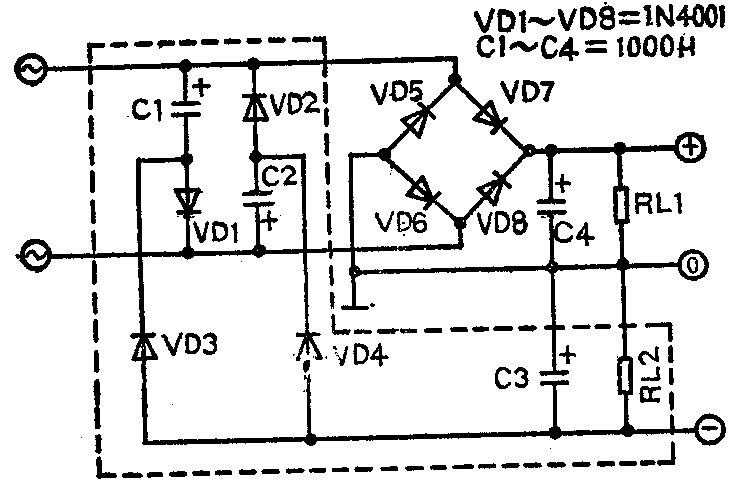

通常，负电压可用C1、VD1、VD3和C3构成的半波整流电路获得，但全波整流效果更好。因全波整流输出电流大，纹波小。再增加C2、VD2和VD4就构成了全波整流电路。
在图中，桥式整流VD4～VD8和滤波电容C4提供一组正电源。扩展电路提供一组等值的负电源，但此电压值的大小取决于C1和C2及负载电流的大小。按图示值，负电源可提供约200mA的负载电流。
应注意在这种电路中，确保正电源的负载电流总要大于负电源的负载电流。若正电源不接负载，负电源也没有电流输出。
若要求负电源负载电流大于正电源的负载电流，应将电路翻转，即将所有二极管和电容极性倒换。此时桥式整流提供负电压，扩展部分提供正电压。（李学海 编译）
锁定脉冲供电电路
在一些诸如对讲，报警系统中，往往要求电路长时间工作。这就带来守候空耗电的问题。一些机器即便采用了低功耗集成电路，静态电流也会在5mA以上。本文介绍的锁定脉冲供电电路在静态工作时，按一定周期供电。当有外来信号时，又恢复正常供电。由于供电时间缩短，因而很节省电。

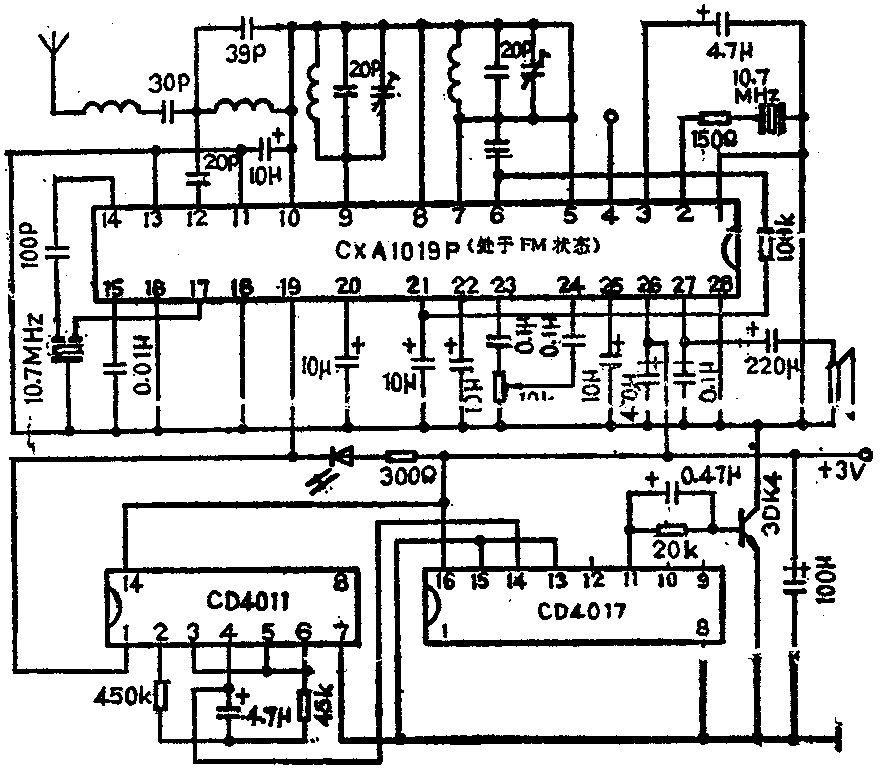

附图是锁定脉冲供电在接收机中的应用一例。1／2的4011组成时钟振荡器，4脚输出时钟脉冲直接耦合到4017的CP端。经十分频后由4017的11脚（9Q）输出供电脉冲。根据需要可选择不同的振荡频率，即得到不同的供电周期。本电路取振荡频率为2Hz，每次供电时间为0.5秒，而供电周期为5秒，故节电率为供电周期／供电时间=10。用业余品组装实测工作电流为0.3mA以下。可见采用这种方法十分省电。
电路中，CXA1019为单片接收机IC，将其19脚调谐信号作为供电锁定信号。无信号输入时，19脚为高电平；有信号输入且调谐准确时，19脚为低电平（此时9Q为高电平），使时钟振荡器停振，输出端9Q被锁定在高电平，接收机正常工作。当输入信号消失后，电路又自动处于脉冲供电状态。（卢刚）
单变双电源电路
附图电路中，时基电路555接成无稳态电路，3脚输出频率为20kHz、占实比为1：1的方波。3脚为高电平时，C4被充电；低电平时，C3被充电。由于VD1、VD2的存在，C3、C4在电路中只充电不放电，充电最大值为EC。将b端作地端，在a、c两端就得到±Ec的双电源。本电路输出电流超过50mA。（曹福兴）
