开发单片机一般使用专用开发装置。在不具备这些条件时，我们可以把廉价的PC－81微机稍加改装构成一具简易开发装置，适用于开发量不大的情况使用。
开发电路原理

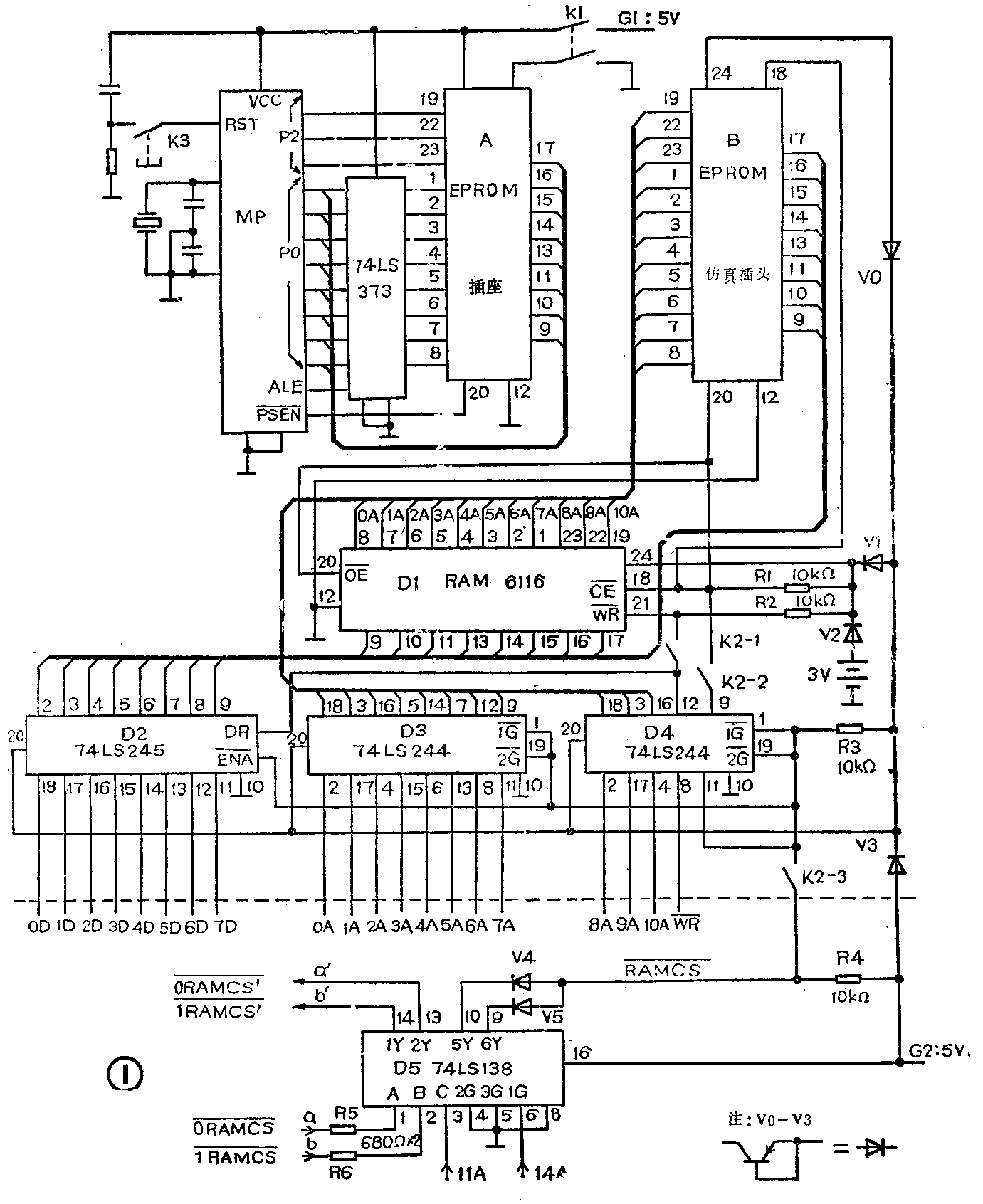

图1是开发电路原理图。其中左上角为一待开发的单片最小系统，MP为单片机，A为2 kB EPROM 2716的24线IC插座。B为一个由同样插座改制成的EPROM仿真插头。开发时，把B插入A中，使单片机系统总线及5V电源线通过B引到与EPROM 2716管脚兼容的2kB RAM芯片6116（D1）的对应引脚。而D\(_{1}\)作为PC－81（虚线以下部分）的扩展RAM，其地址总线、数据总线、片选线（CE-）和写入线WR-）可通过D2（三态总线收发器74LS－245）、D3、D4（三态总线驱动器74LS244）与PC－81系统总线沟通。操作时，断开2×2开关K1，接通4×2开关K2，通过PC－81键盘用POKE、PRINT－PEEK语句可把单片机的应用程序机器码装入扩展RA－M6116（1），并在监示器屏幕上检查D1任一地址中的内容以及修改这些内容。程序装入后，断开K2，合上K1，PC－81总线与D1的联系切断，而单片机就执行D1中的程序。关断K1合上K2，修改直至调试通过单片机程序。将此程序写入EPROM2716后，插入插座A中，即完成开发工作。
PC-81的改装原理和方法
FC-81内存RAM仅2kB，位于4000H至47FFH。它仅用15A、14A、10A作内存地址译码线，由C4005形成0RAMCS-和1RAMCS-选片信号选前后1kB RAM。因未用11A、12A、13A，故重复占用了许多地址。为了扩展RAM，应在PC－81中增加一片3－8线译码器74LS138（图1中的D5）。主机的0RAMCS-、1RAMCS-通过 R5，R6接到D5的A、B端，11A接C端，输出2Y、1Y端上引出0RAMCS′-和1RAMCS′-来选通主机内前1kB和后1kB 2114 RAM，而5Y、 6Y端输出（经二极管V4、V5）RAMCS-信号，用它选通扩展RAM D1。这样原机内存仍占4000 H～47 FFH区，扩展RAM占4800～4 FFFH区（此时11 A=1）。RAMCS-=0时，选中D1，D2、D3及D4均开通，使PC－81可读写D1。 RAMCS-=1，D2、D3及D4均挂断，PC－81总线与单讲机总线隔离，二者不会互相干扰，此时单片机可以运行D1中的程序。
D2、D3及D4可由单片机电源G1或PC－81电源G2供电，V0、V1、V3用来使G1和G2隔离。为减小正向压降，它们用锗三极管按图1下方所示接成。当G1和G2均断电时，3V外接电池通过V2给6116的Vcc、CE-、OE-、WR-供电前，一定要先断开K2。以防止断电时的瞬态干扰破坏6116中的内容。
制作与调试
所有器件均可从电子器材商店购到。V1、V2可用3A×21等，V0、V3用3 AX81等。K1、K2为小型拨动开关。EPROM仿真插头B由IC插座在插口端焊上导线自制。D1～D4均用插座安装。这几块IC与相关之器件引线较多，如自制电路板有困难可利用万用线路板或面包板连接各元件。
PC－81机内改装方法如下：打开机盖，电路板左侧C4005下方有一排10个电阻，见图2所示。其中左边二个为680Ω。用外壳接地的小功率烙铁焊下此二电阻，上端焊孔为b、a，对应1RAMCS-和0RAMCS-，下端焊孔为b′、a′，对应1RAMCS′-、和0RAMCS′-。射频调制盒下方的两个二极管也要焊下，二极管的正极焊孔为RAMCS-。按图3自制一小块电路板，板上装74 LS 138、R4以及刚才拆下的二极管（用作V4、V5）和电阻（作R5、R6）。11A、14A的焊孔可在Z80A的1脚和4脚上方找到。把小电路板的各引出端和PC－81电路板对应端按图3一一接好。PC－81的地址、数据总线均可在电路板上方找出对应焊孔，用导线一一焊好引出。因引线较多，须逐一仔细校对并作好标记。然后把它们和扩展RAM口的各线一一接妥。全部接线完成后经检查无误，即可按以下步骤调试。
断开K2，B不插入A，接通PC－81电源，应正常工作。如有屏幕不显示、叫声不停等，说明PC－81和外扩RAM的总线有错接或短路存在，必须仔细检查排除。然后运行小程序：
10 FOR I=18421 TO 18442
20 PRINT I；“—”；PEEK I
30 NEXT I
屏幕上将显示18421至18442RAM单元地址及数据。其中1832至18442因扩展RAM（D1）总线挂断，其显示数据应为255。说明扩展选片电路正确。合上K2，运行以下程序：
10 FOR I=18432 TO 20479
20 POKE I，0
30 PRINT PEEK Ｉ；
40 NEXT
50 STOP
屏幕将逐行显示0，满后用CONT继续显示，如能全部显0至结束，说明PC－81至扩展RAM的读写功能完全正常。在芯片良好的情况下，若某些单元不为0，则可能是某地址线有断路或接触不良现象，必须排除。正常后即可向D1中写入单片机应用程序。因POKE、PEEK只能使用十进数，为避免逐字把单片机机器码指令转换为十进数的麻烦，可利用以下程序直接输入十六进机器码：
10 PRINT“BEGIN ADDR=”，
20 INPUT U
30 PRINT U
40 PRINT “END ADDR=”；
50 INPUT V
60 PRINT V
70 FOR I=UTO V
80 A=I-18432
90 PRINT I；“－”；
100 DIM B ＄（1，2）
110 INPUT B＄ （1）
120 W=（CODE B＄（1，1）-28）*16＋CODE B＄（1，2）－28
130 POKE I，W
140 X=PEEK
150 PRINT X；“---”，
160 GOSUB 210
170 GOSUB 330
180 SCROLL
190 NEXT I
200 STOP
210 H=INT（A／4096）
220 C＝A－4096*H
230 D=INT（C/256）
240 E＝C-256*D
250 F=INT（E／16）
260 G＝E－16*F
270 H=H＋28
280 D=D＋28
290 F=F＋28
300 G=G＋28
310 PRINT CHR＄H： CHR＄D； CHR＄F；CHR＄G；“H－”；
320 RETURN
330 Y=INT（X／16）＋28
340 Z=X－16*（Y－28）＋28
350 PRINT CHR＄Y；CHR＄Z；“H”
360 RETURN
运行后，屏幕显“BEGIN ADDR=”，此时以十进数输入单片机程序相对于PC－81的起始地址（最小为18432）并显示，下行显示“ENDADDR=”后，输入程序终了地址（最大为20479），显示后，接着从起始地址起显示程序地址相对PC－81的值及“－”号，输入该地址的二位十六进制机器码数据后，将随2显示此码的十进制数、“---”，单片机的十六进制程序地址、“—”已打入6116中此地址中的十六进制数据。并显示下一地址，键入下一数据，直至全部程序均输入6116中。显示格式如下例：
18432－0---0000H－00H
18433－124---0001H－7CH
若需要修改个别单元，直接用POKE M，N和PRINTPEEK M输入进制数修改。程序指令代码输完后，断开K2，把B插入A，按住K3，合上K1，松开K3后单片机即运1个6116中的程序。（卫小鲁）
